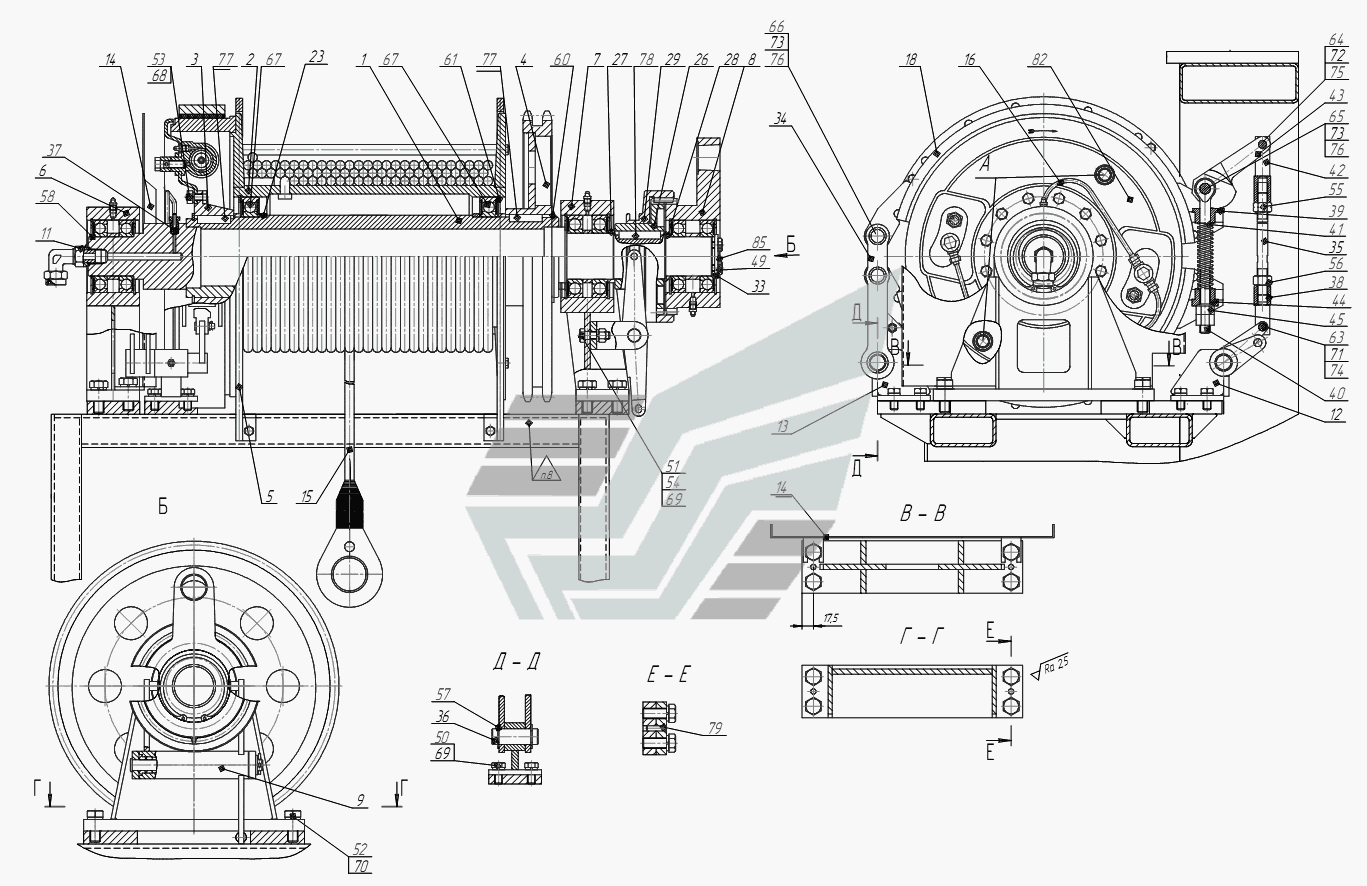

ПБУ- Лебедка
100%
Название детали
Лебедка
Заводской номер
ПБУ-2.05.00.000
Количество на модель
№
Название детали
Вал в сборе
Заводской номер
ПБУ-2.05.01.000
Количество на модель
1
№
1
Название детали
Барабан в сборе
Заводской номер
ПБУ-2.05.02.000
Количество на модель
1
№
2
Название детали
Сборка ступицы
Заводской номер
ПБУ-2.05.03.000
Количество на модель
1
№
3
Название детали
Звездочка
Заводской номер
ПБУ-2.05.04.000
Количество на модель
1
№
4
Название детали
Ограждение лебедки
Заводской номер
ПБУ-2.05.05.000
Количество на модель
1
№
5
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-2.05.06.000
Количество на модель
1
№
6
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-2.05.07.000
Количество на модель
1
№
7
Название детали
Кривошип в сборе
Заводской номер
ПБУ-2.05.08.000
Количество на модель
1
№
8
Название детали
Кронштейн с вилкой в сборе
Заводской номер
ПБУ-2.05.09.000
Количество на модель
1
№
9
Название детали
Соединение угловое поворотное
Заводской номер
ПБУ-2.05.12.000
Количество на модель
1
№
11
Название детали
Кронштейн в сборе
Заводской номер
ПБУ-1.05.05.000
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
ПБУ-1.05.06.000
Количество на модель
1
№
13
Название детали
Ограждение
Заводской номер
ПБУ-1.05.13.000
Количество на модель
1
№
14
Название детали
Монтаж каната
Заводской номер
ПБУ-1.05.15.000
Количество на модель
1
№
15
Название детали
Маслопровод
Заводской номер
ПБУ-1.05.16.000
Количество на модель
1
№
16
Название детали
Тормозная колодка
Заводской номер
1ВСМ.13А.04.000
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
ПБУ-2.05.00.001
Количество на модель
4
№
23
Название детали
Шестерня
Заводской номер
ПБУ-2.05.00.004
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
ПБУ-2.05.00.005
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
ПБУ-2.05.00.006
Количество на модель
1
№
28
Название детали
Муфта зубчатая
Заводской номер
ПБУ-2.05.00.007
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
ПБУ-1.05.00.005
Количество на модель
1
№
33
Название детали
Рычаг
Заводской номер
ПБУ-1.05.00.009
Количество на модель
2
№
34
Название детали
Тяга
Заводской номер
ПБУ-1.05.00.011
Количество на модель
1
№
35
Название детали
Вот
Заводской номер
ПБУ-1.05.00.012
Количество на модель
1
№
36
Название детали
Ниппель
Заводской номер
ПБУ-1.05.00.014
Количество на модель
1
№
37
Название детали
Вилка
Заводской номер
1ВСМ.13.00.006
Количество на модель
1
№
38
Название детали
Втулка
Заводской номер
1ВСМ.13А.00.033
Количество на модель
1
№
39
Название детали
Тяга
Заводской номер
УГБ50А-06-02
Количество на модель
1
№
40
Название детали
Пружина
Заводской номер
УГБ50А-06-06
Количество на модель
1
№
41
Название детали
Вилка
Заводской номер
УГБ50А-06-11А
Количество на модель
1
№
42
Название детали
Эксцентрик
Заводской номер
УГБ50А-22-01
Количество на модель
1
№
43
Название детали
Втулка
Заводской номер
УГБ50А-22-06
Количество на модель
1
№
44
Название детали
Гайка специальная
Заводской номер
УГБ50А-22-07
Количество на модель
1
№
45
Название детали
Болт M- x
Заводской номер
3 М10-6gх25.88.019
Количество на модель
2
№
49
Название детали
Болт
Заводской номер
М12-6gх25.88.019
Количество на модель
8
№
50
Название детали
Болт
Заводской номер
М12-6gх40.88.019
Количество на модель
2
№
51
Название детали
Болт M- x
Заводской номер
М16-6gх40.88.019
Количество на модель
8
№
52
Название детали
Орехов М.Н.
Заводской номер
М10-6Н.8.35.019
Количество на модель
12
№
53
Название детали
Орехов М.Н.
Заводской номер
М12-6Н.8.35.019
Количество на модель
2
№
54
Название детали
Орех М-Х.
Заводской номер
М16LH-6Н.8.35.019
Количество на модель
1
№
55
Название детали
Орехов М.Н.
Заводской номер
М16-6Н.8.35.019
Количество на модель
2
№
56
Название детали
КОЛЬЦО
Заводской номер
В25
Количество на модель
2
№
57
Название детали
Кольцо В
Заводской номер
В60
Количество на модель
1
№
58
Название детали
КОЛЬЦО
Заводской номер
В120
Количество на модель
2
№
60
Название детали
КОЛЬЦО
Заводской номер
В180
Количество на модель
2
№
61
Название детали
Ось х.ц.хр.бцв
Заводской номер
6-8h11х28.45.Ц9.хр.бцв
Количество на модель
1
№
63
Название детали
Ось х.ц.хр.бцв
Заводской номер
6-12h11х28.45.Ц9.хр.бцв
Количество на модель
1
№
64
Название детали
Ось х.ц.хр.бцв
Заводской номер
6-16h11х45.45.Ц9.хр.бцв
Количество на модель
1
№
65
Название детали
Ось х.ц.хр.бцв
Заводской номер
6-16h11х60.45.Ц9.хр.бцв
Количество на модель
2
№
66
Название детали
Подшипник
Заводской номер
180124
Количество на модель
2
№
67
Название детали
Шайба Г.
Заводской номер
10 65Г.019
Количество на модель
12
№
68
Название детали
Шайба Г.
Заводской номер
12 65Г.019
Количество на модель
10
№
69
Название детали
Шайба Г.
Заводской номер
16 65Г.019
Количество на модель
8
№
70
Название детали
Шайба ГОСТ
Заводской номер
8.01.08кп.019
Количество на модель
1
№
71
Название детали
Шайба
Заводской номер
12.01.08кп.019
Количество на модель
1
№
72
Название детали
Контрольная шайба.
Заводской номер
16.01.08кп.019
Количество на модель
3
№
73
Название детали
Шплинт
Заводской номер
2х20.019
Количество на модель
1
№
74
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х25.019
Количество на модель
1
№
75
Название детали
Шплинт
Заводской номер
4х32.019
Количество на модель
3
№
76
Название детали
Шпонка хх
Заводской номер
20х12х50
Количество на модель
4
№
77
Название детали
Шпонка хх
Заводской номер
20х12х63
Количество на модель
1
№
78
Название детали
Штифт
Заводской номер
8х30
Количество на модель
4
№
79
Название детали
Тормоз передний правый в сборе
Заводской номер
66-3501010
Количество на модель
1
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Лебедка | ПБУ-2.05.00.000 | |||||||
| 1 | Вал в сборе | ПБУ-2.05.01.000 | 1 | 1 | 1 | |||
| 2 | Барабан в сборе | ПБУ-2.05.02.000 | 1 | 1 | 2 | |||
| 3 | Сборка ступицы | ПБУ-2.05.03.000 | 1 | 1 | 3 | |||
| 4 | Звездочка | ПБУ-2.05.04.000 | 1 | 1 | 4 | |||
| 5 | Ограждение лебедки | ПБУ-2.05.05.000 | 1 | 1 | 5 | |||
| 6 | Кронштейн в сборе | ПБУ-2.05.06.000 | 1 | 1 | 6 | |||
| 7 | Кронштейн в сборе | ПБУ-2.05.07.000 | 1 | 1 | 7 | |||
| 8 | Кривошип в сборе | ПБУ-2.05.08.000 | 1 | 1 | 8 | |||
| 9 | Кронштейн с вилкой в сборе | ПБУ-2.05.09.000 | 1 | 1 | 9 | |||
| 11 | Соединение угловое поворотное | ПБУ-2.05.12.000 | 1 | 1 | 11 | |||
| 12 | Кронштейн в сборе | ПБУ-1.05.05.000 | 1 | 1 | 12 | |||
| 13 | Кронштейн | ПБУ-1.05.06.000 | 1 | 1 | 13 | |||
| 14 | Ограждение | ПБУ-1.05.13.000 | 1 | 1 | 14 | |||
| 15 | Монтаж каната | ПБУ-1.05.15.000 | 1 | 1 | 15 | |||
| 16 | Маслопровод | ПБУ-1.05.16.000 | 1 | 1 | 16 | |||
| 18 | Тормозная колодка | 1ВСМ.13А.04.000 | 2 | 2 | 18 | |||
| 23 | Втулка | ПБУ-2.05.00.001 | 4 | 4 | 23 | |||
| 26 | Шестерня | ПБУ-2.05.00.004 | 1 | 1 | 26 | |||
| 27 | Втулка | ПБУ-2.05.00.005 | 1 | 1 | 27 | |||
| 28 | Втулка | ПБУ-2.05.00.006 | 1 | 1 | 28 | |||
| 29 | Муфта зубчатая | ПБУ-2.05.00.007 | 1 | 1 | 29 | |||
| 33 | Шайба | ПБУ-1.05.00.005 | 1 | 1 | 33 | |||
| 34 | Рычаг | ПБУ-1.05.00.009 | 2 | 2 | 34 | |||
| 35 | Тяга | ПБУ-1.05.00.011 | 1 | 1 | 35 | |||
| 36 | Вот | ПБУ-1.05.00.012 | 1 | 1 | 36 | |||
| 37 | Ниппель | ПБУ-1.05.00.014 | 1 | 1 | 37 | |||
| 38 | Вилка | 1ВСМ.13.00.006 | 1 | 1 | 38 | |||
| 39 | Втулка | 1ВСМ.13А.00.033 | 1 | 1 | 39 | |||
| 40 | Тяга | УГБ50А-06-02 | 1 | 1 | 40 | |||
| 41 | Пружина | УГБ50А-06-06 | 1 | 1 | 41 | |||
| 42 | Вилка | УГБ50А-06-11А | 1 | 1 | 42 | |||
| 43 | Эксцентрик | УГБ50А-22-01 | 1 | 1 | 43 | |||
| 44 | Втулка | УГБ50А-22-06 | 1 | 1 | 44 | |||
| 45 | Гайка специальная | УГБ50А-22-07 | 1 | 1 | 45 | |||
| 49 | Болт M- x | 3 М10-6gх25.88.019 | 2 | 2 | 49 | |||
| 50 | Болт | М12-6gх25.88.019 | 8 | 8 | 50 | |||
| 51 | Болт | М12-6gх40.88.019 | 2 | 2 | 51 | |||
| 52 | Болт M- x | М16-6gх40.88.019 | 8 | 8 | 52 | |||
| 53 | Орехов М.Н. | М10-6Н.8.35.019 | 12 | 12 | 53 | |||
| 54 | Орехов М.Н. | М12-6Н.8.35.019 | 2 | 2 | 54 | |||
| 55 | Орех М-Х. | М16LH-6Н.8.35.019 | 1 | 1 | 55 | |||
| 56 | Орехов М.Н. | М16-6Н.8.35.019 | 2 | 2 | 56 | |||
| 57 | КОЛЬЦО | В25 | 2 | 2 | 57 | |||
| 58 | Кольцо В | В60 | 1 | 1 | 58 | |||
| 60 | КОЛЬЦО | В120 | 2 | 2 | 60 | |||
| 61 | КОЛЬЦО | В180 | 2 | 2 | 61 | |||
| 63 | Ось х.ц.хр.бцв | 6-8h11х28.45.Ц9.хр.бцв | 1 | 1 | 63 | |||
| 64 | Ось х.ц.хр.бцв | 6-12h11х28.45.Ц9.хр.бцв | 1 | 1 | 64 | |||
| 65 | Ось х.ц.хр.бцв | 6-16h11х45.45.Ц9.хр.бцв | 1 | 1 | 65 | |||
| 66 | Ось х.ц.хр.бцв | 6-16h11х60.45.Ц9.хр.бцв | 2 | 2 | 66 | |||
| 67 | Подшипник | 180124 | 2 | 2 | 67 | |||
| 68 | Шайба Г. | 10 65Г.019 | 12 | 12 | 68 | |||
| 69 | Шайба Г. | 12 65Г.019 | 10 | 10 | 69 | |||
| 70 | Шайба Г. | 16 65Г.019 | 8 | 8 | 70 | |||
| 71 | Шайба ГОСТ | 8.01.08кп.019 | 1 | 1 | 71 | |||
| 72 | Шайба | 12.01.08кп.019 | 1 | 1 | 72 | |||
| 73 | Контрольная шайба. | 16.01.08кп.019 | 3 | 3 | 73 | |||
| 74 | Шплинт | 2х20.019 | 1 | 1 | 74 | |||
| 75 | Шплинт ГОСТ 397-79 | 3,2х25.019 | 1 | 1 | 75 | |||
| 76 | Шплинт | 4х32.019 | 3 | 3 | 76 | |||
| 77 | Шпонка хх | 20х12х50 | 4 | 4 | 77 | |||
| 78 | Шпонка хх | 20х12х63 | 1 | 1 | 78 | |||
| 79 | Штифт | 8х30 | 4 | 4 | 79 | |||
| 82 | Тормоз передний правый в сборе | 66-3501010 | 1 | 1 | 82 |
