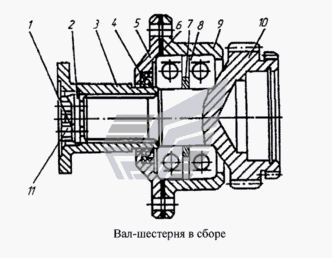

Вал шестерня в сборе ПБУ-
100%
Название детали
Вал- шестерня в сборе
Заводской номер
ПБУ-3.03.02.000
Количество на модель
№
Название детали
Шайба
Заводской номер
1ВСМ.03.01.075
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
1ВСМ.03.01.074
Количество на модель
1
№
2
Название детали
Фланец
Заводской номер
ПБУ-3.03.02.003
Количество на модель
1
№
3
Название детали
Манжета- х ГОСТ
Заводской номер
[Манжета 1.1-55х80-2 ГОСТ8752-79]
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
1ВСМ.03.01.059
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
1ВСМ.03.01.058
Количество на модель
1
№
6
Название детали
Втулка
Заводской номер
1ВСМ.03.01.002
Количество на модель
1
№
7
Название детали
Подшипник
Заводской номер
309
Количество на модель
2
№
8
Название детали
Стакан
Заводской номер
ПБУ-3.03.02.001
Количество на модель
1
№
9
Название детали
Вал- шестерня
Заводской номер
ПБУ-3.03.02.002
Количество на модель
1
№
10
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М8х20.58.019 ГОСТ7798-70]
Количество на модель
2
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал- шестерня в сборе | ПБУ-3.03.02.000 | |||||||
| 1 | Шайба | 1ВСМ.03.01.075 | 1 | 1 | 1 | |||
| 2 | Шайба | 1ВСМ.03.01.074 | 1 | 1 | 2 | |||
| 3 | Фланец | ПБУ-3.03.02.003 | 1 | 1 | 3 | |||
| 4 | Манжета- х ГОСТ | [Манжета 1.1-55х80-2 ГОСТ8752-79] | 1 | 1 | 4 | |||
| 5 | Фланец | 1ВСМ.03.01.059 | 1 | 1 | 5 | |||
| 6 | прокладка | 1ВСМ.03.01.058 | 1 | 1 | 6 | |||
| 7 | Втулка | 1ВСМ.03.01.002 | 1 | 1 | 7 | |||
| 8 | Подшипник | 309 | 2 | 2 | 8 | |||
| 9 | Стакан | ПБУ-3.03.02.001 | 1 | 1 | 9 | |||
| 10 | Вал- шестерня | ПБУ-3.03.02.002 | 1 | 1 | 10 | |||
| 11 | Болт Mx ГОСТ | [Болт М8х20.58.019 ГОСТ7798-70] | 2 | 2 | 11 |
