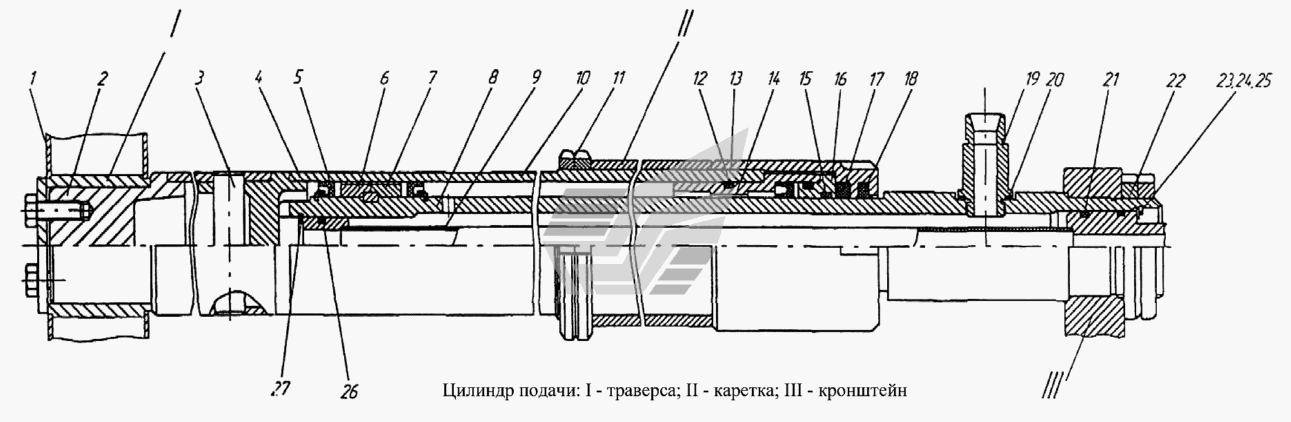

Цилиндр подачи ПБУ-
100%
Название детали
Шайба
Заводской номер
УГБ50А-08-01
Количество на модель
1
№
1
Название детали
Удлинитель в сборе
Заводской номер
1ВСМ.12.01.000
Количество на модель
1
№
2
Название детали
Палец
Заводской номер
1ВСМ.12.00.001
Количество на модель
1
№
3
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В60 ГОСТ13942-86]
Количество на модель
2
№
4
Название детали
Манжета - ГОСТ
Заводской номер
[Манжета 3-80x60-6 ГОСТ14896-84]
Количество на модель
3
№
5
Название детали
Поршень
Заводской номер
1ВСМ.12А.01.000
Количество на модель
2
№
6
Название детали
Полукольцо
Заводской номер
1ВСМ.12.00.005
Количество на модель
2
№
7
Название детали
Шток
Заводской номер
ПБУ-1.12.00.001
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
1ВСМ.12А.02.000
Количество на модель
1
№
9
Название детали
Цилиндр в сборе
Заводской номер
1ВСМ.12.03В.000.01
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
1ВСМ.12.00.007
Количество на модель
2
№
11
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 070-080-58-2-2 ГОСТ9833-73]
Количество на модель
2
№
12
Название детали
Гаечный ключ
Заводской номер
1ВСМ.12.00.013А
Количество на модель
1
№
13
Название детали
Втулка направляющая
Заводской номер
1ВСМ.12.06В.000
Количество на модель
1
№
14
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 060-070-58-2-2 ГОСТ9833-73]
Количество на модель
1
№
15
Название детали
Втулка
Заводской номер
1ВСМ.12.00.014А
Количество на модель
1
№
16
Название детали
Набивка с однослойным плетением сердечника марки Хс ( кг) ГОСТ
Заводской номер
[Набивка ГОСТ5152-84]
Количество на модель
№
17
Название детали
Грязесъемник
Заводской номер
1ВСМ.12А.00.008
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
1ВСМ.12.00.003А
Количество на модель
1
№
19
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 024-030-36-2-2 ГОСТ9833-73]
Количество на модель
1
№
20
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 042-050-46-2-2 ГОСТ9833-73]
Количество на модель
2
№
21
Название детали
Орех MHN. ГОСТ
Заводской номер
[Гайка М64х2-6Н.05.019 ГОСТ11871-88]
Количество на модель
2
№
22
Название детали
Кольцо регулировочное
Заводской номер
1ВСМ.12А.00.002
Количество на модель
1
№
23
Название детали
Кольцо регулировочное
Заводской номер
1ВСМ.12А.00.002-1
Количество на модель
1
№
24
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В52 ГОСТ13943-86]
Количество на модель
1
№
25
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 030-038-46-2-2 ГОСТ9833-73]
Количество на модель
1
№
26
Название детали
Кольцо В ГОСТ
Заводской номер
[Кольцо В38 ГОСТ13943-86]
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | УГБ50А-08-01 | 1 | 1 | 1 | |||
| 2 | Удлинитель в сборе | 1ВСМ.12.01.000 | 1 | 1 | 2 | |||
| 3 | Палец | 1ВСМ.12.00.001 | 1 | 1 | 3 | |||
| 4 | Кольцо В ГОСТ | [Кольцо В60 ГОСТ13942-86] | 2 | 2 | 4 | |||
| 5 | Манжета - ГОСТ | [Манжета 3-80x60-6 ГОСТ14896-84] | 3 | 3 | 5 | |||
| 6 | Поршень | 1ВСМ.12А.01.000 | 2 | 2 | 6 | |||
| 7 | Полукольцо | 1ВСМ.12.00.005 | 2 | 2 | 7 | |||
| 8 | Шток | ПБУ-1.12.00.001 | 1 | 1 | 8 | |||
| 9 | Трубопровод | 1ВСМ.12А.02.000 | 1 | 1 | 9 | |||
| 10 | Цилиндр в сборе | 1ВСМ.12.03В.000.01 | 1 | 1 | 10 | |||
| 11 | Орех | 1ВСМ.12.00.007 | 2 | 2 | 11 | |||
| 12 | Кольцо- - ГОСТ | [Кольцо 070-080-58-2-2 ГОСТ9833-73] | 2 | 2 | 12 | |||
| 13 | Гаечный ключ | 1ВСМ.12.00.013А | 1 | 1 | 13 | |||
| 14 | Втулка направляющая | 1ВСМ.12.06В.000 | 1 | 1 | 14 | |||
| 15 | Кольцо- - ГОСТ | [Кольцо 060-070-58-2-2 ГОСТ9833-73] | 1 | 1 | 15 | |||
| 16 | Втулка | 1ВСМ.12.00.014А | 1 | 1 | 16 | |||
| 17 | Набивка с однослойным плетением сердечника марки Хс ( кг) ГОСТ | [Набивка ГОСТ5152-84] | 17 | |||||
| 18 | Грязесъемник | 1ВСМ.12А.00.008 | 1 | 1 | 18 | |||
| 19 | Штуцер | 1ВСМ.12.00.003А | 1 | 1 | 19 | |||
| 20 | Кольцо- - ГОСТ | [Кольцо 024-030-36-2-2 ГОСТ9833-73] | 1 | 1 | 20 | |||
| 21 | Кольцо- - ГОСТ | [Кольцо 042-050-46-2-2 ГОСТ9833-73] | 2 | 2 | 21 | |||
| 22 | Орех MHN. ГОСТ | [Гайка М64х2-6Н.05.019 ГОСТ11871-88] | 2 | 2 | 22 | |||
| 23 | Кольцо регулировочное | 1ВСМ.12А.00.002 | 1 | 1 | 23 | |||
| 24 | Кольцо регулировочное | 1ВСМ.12А.00.002-1 | 1 | 1 | 24 | |||
| 25 | Кольцо В ГОСТ | [Кольцо В52 ГОСТ13943-86] | 1 | 1 | 25 | |||
| 26 | Кольцо- - ГОСТ | [Кольцо 030-038-46-2-2 ГОСТ9833-73] | 1 | 1 | 26 | |||
| 27 | Кольцо В ГОСТ | [Кольцо В38 ГОСТ13943-86] | 1 | 1 | 27 |
