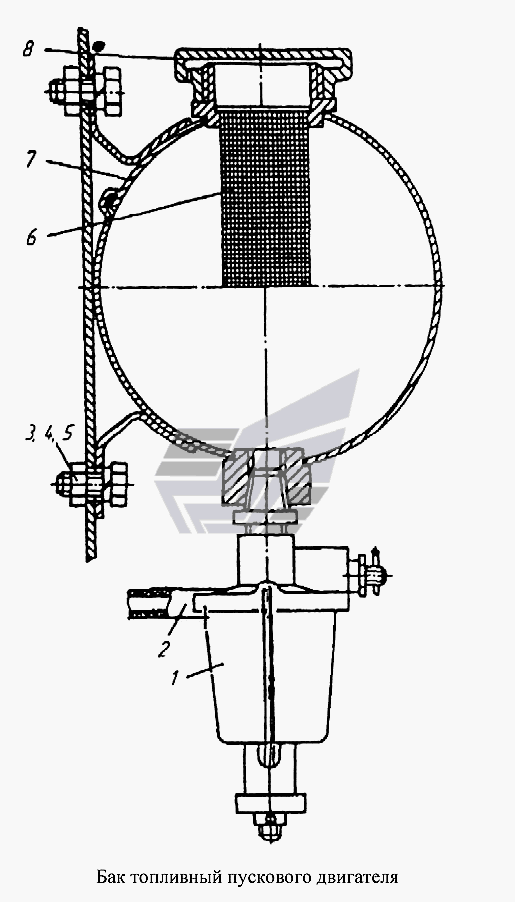

Бак топливный пускового двигателя ВСМ.
100%
Название детали
Бак топливный пускового двигателя
Заводской номер
1ВСМ.01.04.000
Количество на модель
1
№
Название детали
OF- B TU-
Заводской номер
[Отстойник ОФ-150В ТУ37.001.171-77]
Количество на модель
1
№
1
Название детали
Трубка Сх ГОСТ
Заводской номер
[Трубка 4С63.5х2,0 ГОСТ5496-78]
Количество на модель
1
№
2
Название детали
Болт Mx ГОСТ
Заводской номер
[Болт М8х20.58.019 ГОСТ7798-70]
Количество на модель
2
№
3
Название детали
Гайка М8.5.019 ГОСТ5915-70
Заводской номер
[Гайка М8.5.019 ГОСТ5915-70]
Количество на модель
2
№
4
Название детали
Шайба 8.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Количество на модель
2
№
5
Название детали
Фильтр
Заводской номер
БИ249-95А.08-6
Количество на модель
№
6
Название детали
Бак в сборе
Заводской номер
1ВСМ.01.04.010
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
УГБ50А-01-88
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Бак топливный пускового двигателя | 1ВСМ.01.04.000 | 1 | 1 | |||||
| 1 | OF- B TU- | [Отстойник ОФ-150В ТУ37.001.171-77] | 1 | 1 | 1 | |||
| 2 | Трубка Сх ГОСТ | [Трубка 4С63.5х2,0 ГОСТ5496-78] | 1 | 1 | 2 | |||
| 3 | Болт Mx ГОСТ | [Болт М8х20.58.019 ГОСТ7798-70] | 2 | 2 | 3 | |||
| 4 | Гайка М8.5.019 ГОСТ5915-70 | [Гайка М8.5.019 ГОСТ5915-70] | 2 | 2 | 4 | |||
| 5 | Шайба 8.65Г.019 ГОСТ6402-70 | [Шайба 8.65Г.019 ГОСТ6402-70] | 2 | 2 | 5 | |||
| 6 | Фильтр | БИ249-95А.08-6 | 6 | |||||
| 7 | Бак в сборе | 1ВСМ.01.04.010 | 1 | 1 | 7 | |||
| 8 | Крышка | УГБ50А-01-88 | 1 | 1 | 8 |
