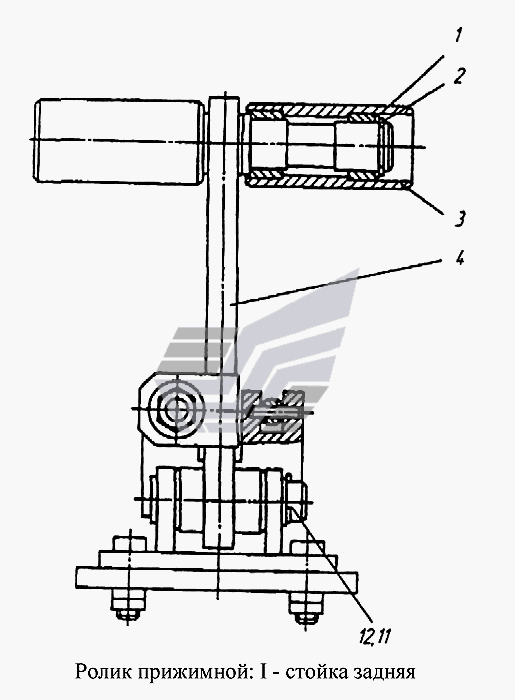

Ролик прижимной ПБУ-
100%
Название детали
Ролик прижимной
Заводской номер
ПБУ-1.26.00.000
Количество на модель
1
№
Название детали
Шайба
Заводской номер
1ВСМ.26.00.001
Количество на модель
2
№
1
Название детали
Кольцо В30 ГОСТ13942-86
Заводской номер
[Кольцо В30 ГОСТ13942-86]
Количество на модель
2
№
2
Название детали
Ролик в сборе
Заводской номер
ПБУ-1.26.01.000
Количество на модель
2
№
3
Название детали
Рычаг в сборе
Заводской номер
ПБУ-1.26.02.000
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
БИ7.01А.01.004
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
1ВСМ.26.00.004
Количество на модель
4
№
6
Название детали
Пружина
Заводской номер
1ВСМ.26.00.006
Количество на модель
2
№
7
Название детали
Тяга
Заводской номер
1ВСМ.26.00.005
Количество на модель
2
№
8
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М12-6Н.56.019 ГОСТ5915-70]
Количество на модель
4
№
9
Название детали
Штифт 8n8х ГОСТ
Заводской номер
[Штифт 8n8х30 ГОСТ3128-70]
Количество на модель
2
№
10
Название детали
Шайба кп. ГОСТ
Заводской номер
[Шайба 24.01.08кп.019 ГОСТ11371-78]
Количество на модель
1
№
11
Название детали
Шплинт х ГОСТ
Заводской номер
[Шплинт 5х32.019 ГОСТ397-79]
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ролик прижимной | ПБУ-1.26.00.000 | 1 | 1 | |||||
| 1 | Шайба | 1ВСМ.26.00.001 | 2 | 2 | 1 | |||
| 2 | Кольцо В30 ГОСТ13942-86 | [Кольцо В30 ГОСТ13942-86] | 2 | 2 | 2 | |||
| 3 | Ролик в сборе | ПБУ-1.26.01.000 | 2 | 2 | 3 | |||
| 4 | Рычаг в сборе | ПБУ-1.26.02.000 | 1 | 1 | 4 | |||
| 5 | Палец | БИ7.01А.01.004 | 1 | 1 | 5 | |||
| 6 | Втулка | 1ВСМ.26.00.004 | 4 | 4 | 6 | |||
| 7 | Пружина | 1ВСМ.26.00.006 | 2 | 2 | 7 | |||
| 8 | Тяга | 1ВСМ.26.00.005 | 2 | 2 | 8 | |||
| 9 | Гайка МН. ГОСТ | [Гайка М12-6Н.56.019 ГОСТ5915-70] | 4 | 4 | 9 | |||
| 10 | Штифт 8n8х ГОСТ | [Штифт 8n8х30 ГОСТ3128-70] | 2 | 2 | 10 | |||
| 11 | Шайба кп. ГОСТ | [Шайба 24.01.08кп.019 ГОСТ11371-78] | 1 | 1 | 11 | |||
| 12 | Шплинт х ГОСТ | [Шплинт 5х32.019 ГОСТ397-79] | 1 | 1 | 12 |
