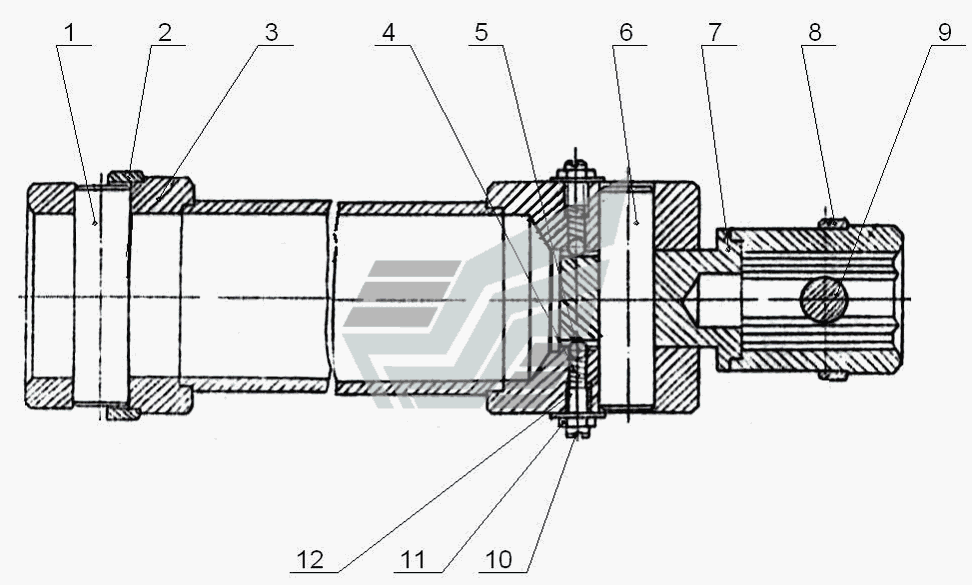

Патрон для шнеков
100%
Название детали
Патрон для шнеков
Заводской номер
Ш4.24.00.000
Количество на модель
№
Название детали
Палец
Заводской номер
Ш424.00.002
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
Ш4.24.00.003
Количество на модель
1
№
2
Название детали
Штанга
Заводской номер
Ш4.24.02.000
Количество на модель
1
№
3
Название детали
Пружина
Заводской номер
ААА-7234
Количество на модель
2
№
4
Название детали
Шарик 59,525-100
Заводской номер
Б9,525-100
Количество на модель
2
№
5
Название детали
Палец
Заводской номер
Ш4.24.00.004
Количество на модель
1
№
6
Название детали
Хвостовик в сборе
Заводской номер
Ш4.24.01.000
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
Ш4.24.00.006
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
Ш4.24.00.005
Количество на модель
1
№
9
Название детали
Винт М- хН.
Заводской номер
Винт М12-6gх40.14Н.019
Количество на модель
2
№
10
Название детали
Гайка
Заводской номер
Гайка М12-6Н.5.019
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
Шайба 12.01.019
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Патрон для шнеков | Ш4.24.00.000 | |||||||
| 1 | Палец | Ш424.00.002 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | Ш4.24.00.003 | 1 | 1 | 2 | |||
| 3 | Штанга | Ш4.24.02.000 | 1 | 1 | 3 | |||
| 4 | Пружина | ААА-7234 | 2 | 2 | 4 | |||
| 5 | Шарик 59,525-100 | Б9,525-100 | 2 | 2 | 5 | |||
| 6 | Палец | Ш4.24.00.004 | 1 | 1 | 6 | |||
| 7 | Хвостовик в сборе | Ш4.24.01.000 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | Ш4.24.00.006 | 1 | 1 | 8 | |||
| 9 | Палец | Ш4.24.00.005 | 1 | 1 | 9 | |||
| 10 | Винт М- хН. | Винт М12-6gх40.14Н.019 | 2 | 2 | 10 | |||
| 11 | Гайка | Гайка М12-6Н.5.019 | 2 | 2 | 11 | |||
| 12 | Шайба | Шайба 12.01.019 | 2 | 2 | 12 |
