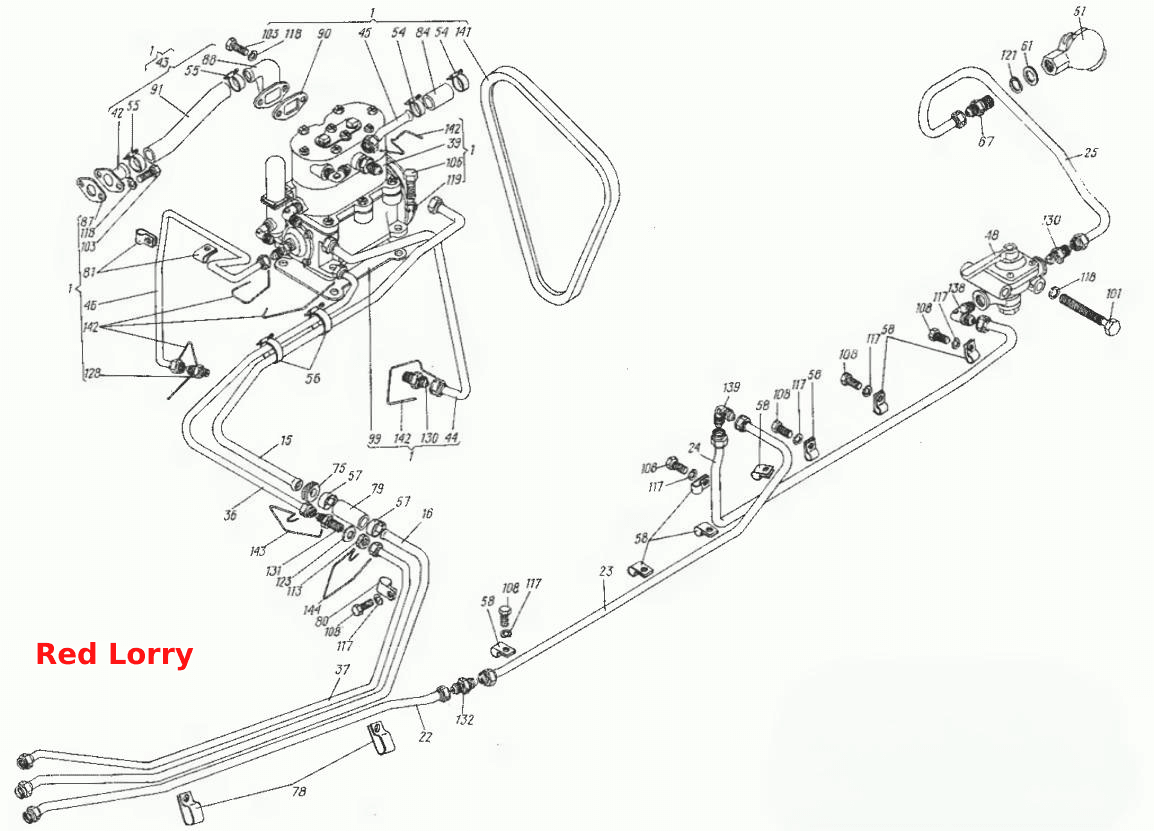

Пневмосистема 6.24.001
100%
Название детали
Компрессор. Установка
Заводской номер
2С1.24.011-02
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
6.24.051А
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
6.24.052А
Количество на модель
1
№
16
Название детали
Труба
Заводской номер
6.24.059-1
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
6.24.060-1
Количество на модель
1
№
23
Название детали
Труба
Заводской номер
6.24.061-1
Количество на модель
1
№
24
Название детали
Труба
Заводской номер
6.24.062-1
Количество на модель
1
№
25
Название детали
Труба
Заводской номер
6.24.082
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
6.24.083
Количество на модель
1
№
37
Название детали
Компрессор
Заводской номер
8.24.012
Количество на модель
1
№
39
Название детали
Патрубок
Заводской номер
8.24.030
Количество на модель
1
№
42
Название детали
Труба от воздухоочистителя
Заводской номер
8.24.050-1
Количество на модель
№
43
Название детали
Труба
Заводской номер
8.24.052
Количество на модель
1
№
44
Название детали
Труба
Заводской номер
8.24.053
Количество на модель
1
№
45
Название детали
Труба
Заводской номер
8.24.073-1
Количество на модель
1
№
46
Название детали
Кран разобщительный в сборе
Заводской номер
130-3520010
Количество на модель
1
№
48
Название детали
Головка соединительная
Заводской номер
200-3521010-Г
Количество на модель
1
№
51
Название детали
Хомутик стяжной
Заводской номер
ХСА-25
Количество на модель
2
№
54
Название детали
Хомутик стяжной
Заводской номер
ХСА-39
Количество на модель
2
№
55
Название детали
Хомутик стяжной
Заводской номер
ХСА-52
Количество на модель
2
№
56
Название детали
Хомутик винтовой
Заводской номер
ХСВ-20
Количество на модель
2
№
57
Название детали
Скоба
Заводской номер
5.24.220
Количество на модель
10
№
58
Название детали
Втулка
Заводской номер
6.24.132
Количество на модель
1
№
61
Название детали
Штуцер
Заводской номер
6.24.208
Количество на модель
№
67
Название детали
Кольцо уплотнительное
Заводской номер
6.24.231
Количество на модель
1
№
75
Название детали
Скоба
Заводской номер
6.24.234
Количество на модель
3
№
78
Название детали
Шланг
Заводской номер
6.24.240
Количество на модель
1
№
79
Название детали
Скоба
Заводской номер
7.48.179
Количество на модель
1
№
80
Название детали
Скоба
Заводской номер
7.48.202
Количество на модель
2
№
81
Название детали
Шланг
Заводской номер
8.03.261-04
Количество на модель
1
№
84
Название детали
Прокладка
Заводской номер
8.24.136
Количество на модель
1
№
87
Название детали
Патрубок
Заводской номер
8.24.137-1
Количество на модель
1
№
88
Название детали
Прокладка
Заводской номер
8.24.139
Количество на модель
1
№
90
Название детали
Шланг
Заводской номер
8.24.141
Количество на модель
1
№
91
Название детали
Прокладка
Заводской номер
236-1002284-Б
Количество на модель
1
№
99
Название детали
Болт М8.6gx65.66.019 ГОСТ 7795-70
Заводской номер
[Болт М8.6gx65.66.019 ГОСТ 7795-70]
Количество на модель
2
№
101
Название детали
Болт М8.6gx16.66.019 ГОСТ 7796-70
Заводской номер
[Болт М8.6gx16.66.019 ГОСТ 7796-70]
Количество на модель
4
№
103
Название детали
Болт М10.6gx25.66.019 ГОСТ 7796-70
Заводской номер
[Болт М10.6gx25.66.019 ГОСТ 7796-70]
Количество на модель
4
№
106
Название детали
Болт М6.6gx12.66.019 ГОСТ 7798-70
Заводской номер
[Болт М6.6gx12.66.019 ГОСТ 7798-70]
Количество на модель
13
№
108
Название детали
Гайка М12х1-22Ц ГОСТ 13958-74
Заводской номер
[Гайка М12х1-22Ц ГОСТ 13958-74]
Количество на модель
3
№
113
Название детали
Шайба 6.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 6.65Г.0115 ГОСТ 6402-70]
Количество на модель
14
№
117
Название детали
Шайба 8.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 8.65Г.0115 ГОСТ 6402-70]
Количество на модель
10
№
118
Название детали
Шайба 10.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 10.65Г.0115 ГОСТ 6402-70]
Количество на модель
9
№
119
Название детали
Шайба 22.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 22.65Г.0115 ГОСТ 6402-70]
Количество на модель
1
№
121
Название детали
Шайба 12.01.0115 ГОСТ 11371-78
Заводской номер
[Шайба 12.01.0115 ГОСТ 11371-78]
Количество на модель
5
№
123
Название детали
Проходник ввертной 6-22-Ц ГОСТ 13969-74
Заводской номер
[Проходник ввертной 6-22-Ц ГОСТ 13969-74]
Количество на модель
4
№
128
Название детали
Проходник ввертной 14-22-Ц ГОСТ 13969-74
Заводской номер
[Проходник ввертной 14-22-Ц ГОСТ 13969-74]
Количество на модель
7
№
130
Название детали
Проходник прямой 6-23-Ц ГОСТ 20188-74
Заводской номер
[Проходник прямой 6-23-Ц ГОСТ 20188-74]
Количество на модель
3
№
131
Название детали
Проходник прямой 14-22-Ц ГОСТ 20188-74
Заводской номер
[Проходник прямой 14-22-Ц ГОСТ 20188-74]
Количество на модель
3
№
132
Название детали
Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74
Заводской номер
[Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74]
Количество на модель
5
№
138
Название детали
Угольник проходной 14-22-Ц ГОСТ 13962-74
Заводской номер
[Угольник проходной 14-22-Ц ГОСТ 13962-74]
Количество на модель
1
№
139
Название детали
Ремень П-14х10-937 ГОСТ 5813-76
Заводской номер
[Ремень П-14х10-937 ГОСТ 5813-76]
Количество на модель
1
№
141
Название детали
Проволока КО 1,0 ГОСТ 792-67, l=100 мм
Заводской номер
[Проволока КО 1,0 ГОСТ 792-67, l=100 мм]
Количество на модель
5
№
142
Название детали
Проволока КО 1,0 ГОСТ 792-67, l=150 мм
Заводской номер
[Проволока КО 1,0 ГОСТ 792-67, l=150 мм]
Количество на модель
4
№
143
Название детали
Проволока КО 1,0 ГОСТ 792-67, l=250 мм
Заводской номер
[Проволока КО 1,0 ГОСТ 792-67, l=250 мм]
Количество на модель
2
№
144
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Компрессор. Установка | 2С1.24.011-02 | 1 | 1 | 1 | |||
| 15 | Труба | 6.24.051А | 1 | 1 | 15 | |||
| 16 | Труба | 6.24.052А | 1 | 1 | 16 | |||
| 22 | Труба | 6.24.059-1 | 1 | 1 | 22 | |||
| 23 | Труба | 6.24.060-1 | 1 | 1 | 23 | |||
| 24 | Труба | 6.24.061-1 | 1 | 1 | 24 | |||
| 25 | Труба | 6.24.062-1 | 1 | 1 | 25 | |||
| 36 | Труба | 6.24.082 | 1 | 1 | 36 | |||
| 37 | Труба | 6.24.083 | 1 | 1 | 37 | |||
| 39 | Компрессор | 8.24.012 | 1 | 1 | 39 | |||
| 42 | Патрубок | 8.24.030 | 1 | 1 | 42 | |||
| 43 | Труба от воздухоочистителя | 8.24.050-1 | 43 | |||||
| 44 | Труба | 8.24.052 | 1 | 1 | 44 | |||
| 45 | Труба | 8.24.053 | 1 | 1 | 45 | |||
| 46 | Труба | 8.24.073-1 | 1 | 1 | 46 | |||
| 48 | Кран разобщительный в сборе | 130-3520010 | 1 | 1 | 48 | |||
| 51 | Головка соединительная | 200-3521010-Г | 1 | 1 | 51 | |||
| 54 | Хомутик стяжной | ХСА-25 | 2 | 2 | 54 | |||
| 55 | Хомутик стяжной | ХСА-39 | 2 | 2 | 55 | |||
| 56 | Хомутик стяжной | ХСА-52 | 2 | 2 | 56 | |||
| 57 | Хомутик винтовой | ХСВ-20 | 2 | 2 | 57 | |||
| 58 | Скоба | 5.24.220 | 10 | 10 | 58 | |||
| 61 | Втулка | 6.24.132 | 1 | 1 | 61 | |||
| 67 | Штуцер | 6.24.208 | 67 | |||||
| 75 | Кольцо уплотнительное | 6.24.231 | 1 | 1 | 75 | |||
| 78 | Скоба | 6.24.234 | 3 | 3 | 78 | |||
| 79 | Шланг | 6.24.240 | 1 | 1 | 79 | |||
| 80 | Скоба | 7.48.179 | 1 | 1 | 80 | |||
| 81 | Скоба | 7.48.202 | 2 | 2 | 81 | |||
| 84 | Шланг | 8.03.261-04 | 1 | 1 | 84 | |||
| 87 | Прокладка | 8.24.136 | 1 | 1 | 87 | |||
| 88 | Патрубок | 8.24.137-1 | 1 | 1 | 88 | |||
| 90 | Прокладка | 8.24.139 | 1 | 1 | 90 | |||
| 91 | Шланг | 8.24.141 | 1 | 1 | 91 | |||
| 99 | Прокладка | 236-1002284-Б | 1 | 1 | 99 | |||
| 101 | Болт М8.6gx65.66.019 ГОСТ 7795-70 | [Болт М8.6gx65.66.019 ГОСТ 7795-70] | 2 | 2 | 101 | |||
| 103 | Болт М8.6gx16.66.019 ГОСТ 7796-70 | [Болт М8.6gx16.66.019 ГОСТ 7796-70] | 4 | 4 | 103 | |||
| 106 | Болт М10.6gx25.66.019 ГОСТ 7796-70 | [Болт М10.6gx25.66.019 ГОСТ 7796-70] | 4 | 4 | 106 | |||
| 108 | Болт М6.6gx12.66.019 ГОСТ 7798-70 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | 13 | 13 | 108 | |||
| 113 | Гайка М12х1-22Ц ГОСТ 13958-74 | [Гайка М12х1-22Ц ГОСТ 13958-74] | 3 | 3 | 113 | |||
| 117 | Шайба 6.65Г.0115 ГОСТ 6402-70 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | 14 | 14 | 117 | |||
| 118 | Шайба 8.65Г.0115 ГОСТ 6402-70 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | 10 | 10 | 118 | |||
| 119 | Шайба 10.65Г.0115 ГОСТ 6402-70 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | 9 | 9 | 119 | |||
| 121 | Шайба 22.65Г.0115 ГОСТ 6402-70 | [Шайба 22.65Г.0115 ГОСТ 6402-70] | 1 | 1 | 121 | |||
| 123 | Шайба 12.01.0115 ГОСТ 11371-78 | [Шайба 12.01.0115 ГОСТ 11371-78] | 5 | 5 | 123 | |||
| 128 | Проходник ввертной 6-22-Ц ГОСТ 13969-74 | [Проходник ввертной 6-22-Ц ГОСТ 13969-74] | 4 | 4 | 128 | |||
| 130 | Проходник ввертной 14-22-Ц ГОСТ 13969-74 | [Проходник ввертной 14-22-Ц ГОСТ 13969-74] | 7 | 7 | 130 | |||
| 131 | Проходник прямой 6-23-Ц ГОСТ 20188-74 | [Проходник прямой 6-23-Ц ГОСТ 20188-74] | 3 | 3 | 131 | |||
| 132 | Проходник прямой 14-22-Ц ГОСТ 20188-74 | [Проходник прямой 14-22-Ц ГОСТ 20188-74] | 3 | 3 | 132 | |||
| 138 | Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74 | [Угольник ввертной 1-14-34-22-Ц ГОСТ 13970-74] | 5 | 5 | 138 | |||
| 139 | Угольник проходной 14-22-Ц ГОСТ 13962-74 | [Угольник проходной 14-22-Ц ГОСТ 13962-74] | 1 | 1 | 139 | |||
| 141 | Ремень П-14х10-937 ГОСТ 5813-76 | [Ремень П-14х10-937 ГОСТ 5813-76] | 1 | 1 | 141 | |||
| 142 | Проволока КО 1,0 ГОСТ 792-67, l=100 мм | [Проволока КО 1,0 ГОСТ 792-67, l=100 мм] | 5 | 5 | 142 | |||
| 143 | Проволока КО 1,0 ГОСТ 792-67, l=150 мм | [Проволока КО 1,0 ГОСТ 792-67, l=150 мм] | 4 | 4 | 143 | |||
| 144 | Проволока КО 1,0 ГОСТ 792-67, l=250 мм | [Проволока КО 1,0 ГОСТ 792-67, l=250 мм] | 2 | 2 | 144 |
