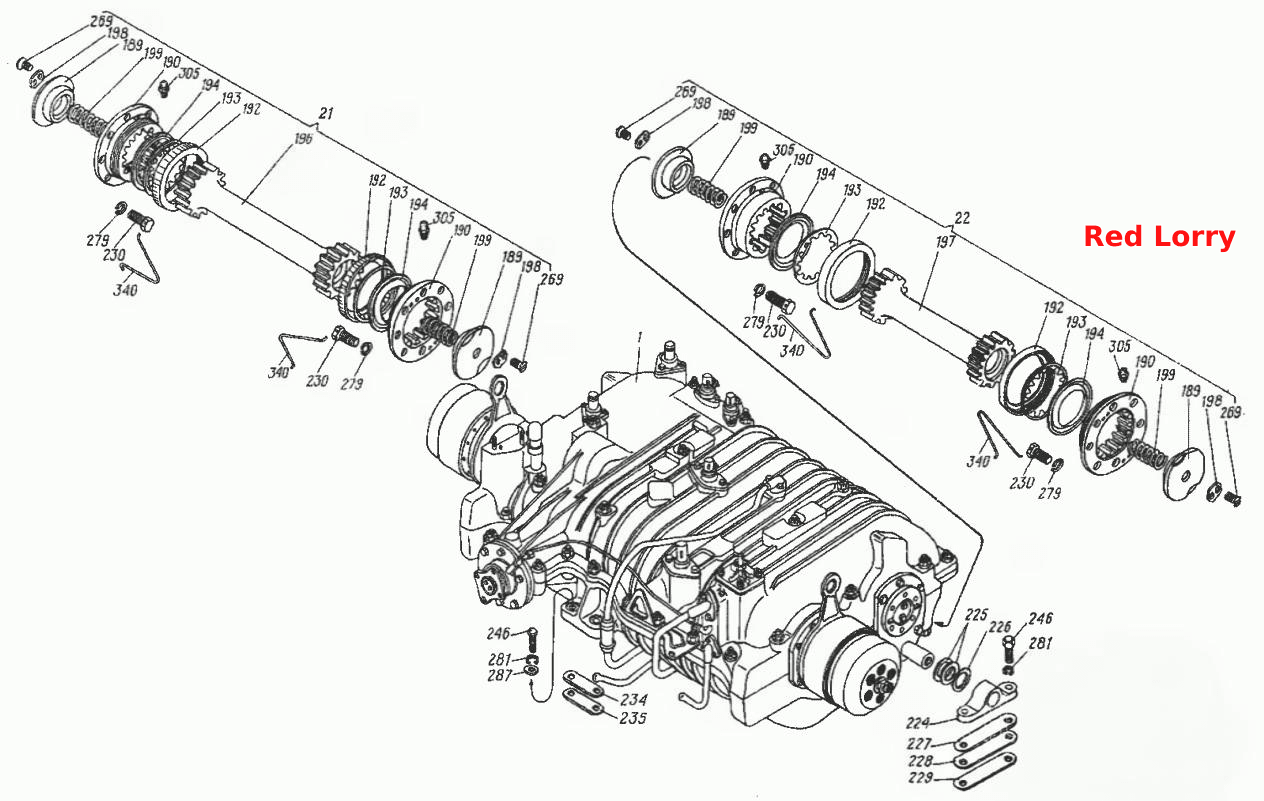

Главная передача. Установка 8.10.001
100%
Название детали
Главная передача
Заводской номер
8.10.002
Количество на модель
1
№
1
Название детали
Валик карданный левый в сборе
Заводской номер
8.10.047
Количество на модель
1
№
21
Название детали
Валик карданный правый в сборе
Заводской номер
8.10.048
Количество на модель
1
№
22
Название детали
Опора сферическая
Заводской номер
8.10.420
Количество на модель
4
№
189
Название детали
Муфта зубчатая
Заводской номер
8.10.422
Количество на модель
4
№
190
Название детали
Обойма прижимная
Заводской номер
8.10.424
Количество на модель
4
№
192
Название детали
Шайба
Заводской номер
8.10.425
Количество на модель
4
№
193
Название детали
Шайба уплотнительная
Заводской номер
8.10.426
Количество на модель
4
№
194
Название детали
Валик карданный левый
Заводской номер
8.10.430
Количество на модель
1
№
196
Название детали
Валик карданный правый
Заводской номер
8.10.431
Количество на модель
1
№
197
Название детали
Ригель
Заводской номер
8.10.432
Количество на модель
8
№
198
Название детали
Пружина
Заводской номер
8.10.433
Количество на модель
4
№
199
Название детали
Бугель
Заводской номер
8.10.701
Количество на модель
2
№
224
Название детали
Прокладка регулировочная
Заводской номер
8.10.702
Количество на модель
3
№
225
Название детали
Прокладка регулировочная
Заводской номер
8.10.703
Количество на модель
3
№
226
Название детали
Прокладка
Заводской номер
8.10.704
Количество на модель
2
№
227
Название детали
Прокладка
Заводской номер
8.10.704-01
Количество на модель
2
№
228
Название детали
Прокладка
Заводской номер
8.10.704-02
Количество на модель
2
№
229
Название детали
Болт
Заводской номер
8.10.706-1
Количество на модель
32
№
230
Название детали
Прокладка
Заводской номер
8.10.718
Количество на модель
2
№
234
Название детали
Прокладка
Заводской номер
8.10.718-01
Количество на модель
2
№
235
Название детали
Болт
Заводской номер
8.10.736
Количество на модель
6
№
246
Название детали
Винт В1.М6-6gx12.58.019 ГОСТ 17475-80
Заводской номер
[Винт В1.М6-6gx12.58.019 ГОСТ 17475-80]
Количество на модель
16
№
269
Название детали
Шайба 12Т.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 12Т.65Г.0115 ГОСТ 6402-70]
Количество на модель
52
№
279
Название детали
Шайба 16Т.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 16Т.65Г.0115 ГОСТ 6402-70]
Количество на модель
6
№
281
Название детали
Шайба 16.01.0115 ГОСТ 11371-78
Заводской номер
[Шайба 16.01.0115 ГОСТ 11371-78]
Количество на модель
2
№
287
Название детали
Масленка 1.1.Ц6 ГОСТ 19853-74
Заводской номер
[Масленка 1.1.Ц6 ГОСТ 19853-74]
Количество на модель
4
№
305
Название детали
Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм
Заводской номер
[Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм]
Количество на модель
17
№
340
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Главная передача | 8.10.002 | 1 | 1 | 1 | |||
| 21 | Валик карданный левый в сборе | 8.10.047 | 1 | 1 | 21 | |||
| 22 | Валик карданный правый в сборе | 8.10.048 | 1 | 1 | 22 | |||
| 189 | Опора сферическая | 8.10.420 | 4 | 4 | 189 | |||
| 190 | Муфта зубчатая | 8.10.422 | 4 | 4 | 190 | |||
| 192 | Обойма прижимная | 8.10.424 | 4 | 4 | 192 | |||
| 193 | Шайба | 8.10.425 | 4 | 4 | 193 | |||
| 194 | Шайба уплотнительная | 8.10.426 | 4 | 4 | 194 | |||
| 196 | Валик карданный левый | 8.10.430 | 1 | 1 | 196 | |||
| 197 | Валик карданный правый | 8.10.431 | 1 | 1 | 197 | |||
| 198 | Ригель | 8.10.432 | 8 | 8 | 198 | |||
| 199 | Пружина | 8.10.433 | 4 | 4 | 199 | |||
| 224 | Бугель | 8.10.701 | 2 | 2 | 224 | |||
| 225 | Прокладка регулировочная | 8.10.702 | 3 | 3 | 225 | |||
| 226 | Прокладка регулировочная | 8.10.703 | 3 | 3 | 226 | |||
| 227 | Прокладка | 8.10.704 | 2 | 2 | 227 | |||
| 228 | Прокладка | 8.10.704-01 | 2 | 2 | 228 | |||
| 229 | Прокладка | 8.10.704-02 | 2 | 2 | 229 | |||
| 230 | Болт | 8.10.706-1 | 32 | 32 | 230 | |||
| 234 | Прокладка | 8.10.718 | 2 | 2 | 234 | |||
| 235 | Прокладка | 8.10.718-01 | 2 | 2 | 235 | |||
| 246 | Болт | 8.10.736 | 6 | 6 | 246 | |||
| 269 | Винт В1.М6-6gx12.58.019 ГОСТ 17475-80 | [Винт В1.М6-6gx12.58.019 ГОСТ 17475-80] | 16 | 16 | 269 | |||
| 279 | Шайба 12Т.65Г.0115 ГОСТ 6402-70 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | 52 | 52 | 279 | |||
| 281 | Шайба 16Т.65Г.0115 ГОСТ 6402-70 | [Шайба 16Т.65Г.0115 ГОСТ 6402-70] | 6 | 6 | 281 | |||
| 287 | Шайба 16.01.0115 ГОСТ 11371-78 | [Шайба 16.01.0115 ГОСТ 11371-78] | 2 | 2 | 287 | |||
| 305 | Масленка 1.1.Ц6 ГОСТ 19853-74 | [Масленка 1.1.Ц6 ГОСТ 19853-74] | 4 | 4 | 305 | |||
| 340 | Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм | [Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм] | 17 | 17 | 340 |
