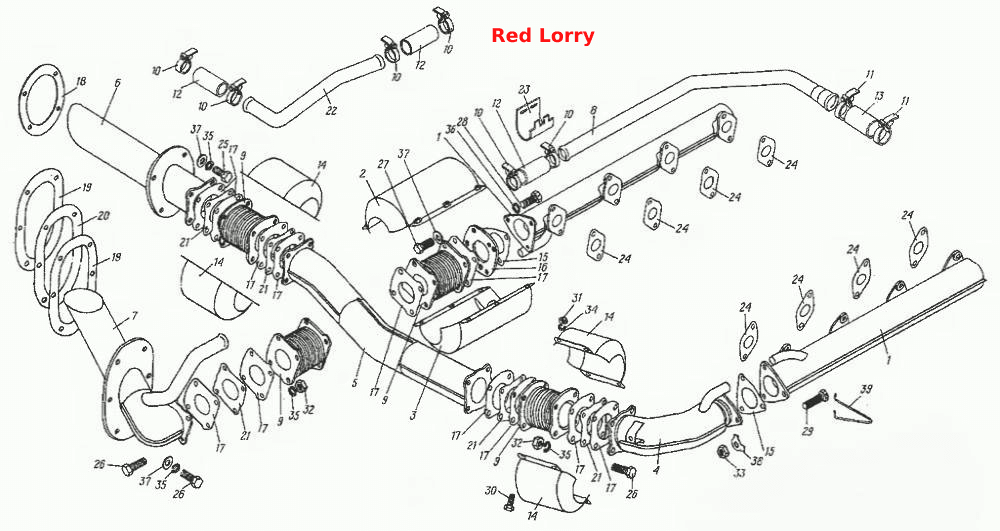

Система выпуска отработавших газов 8.04.001
100%
Название детали
Коллектор в сборе
Заводской номер
8.04.010
Количество на модель
2
№
1
Название детали
Кожух защитный в сборе
Заводской номер
8.04.012-1
Количество на модель
1
№
2
Название детали
Кожух защитный в сборе
Заводской номер
8.04.013-1
Количество на модель
1
№
3
Название детали
Труба с фланцами
Заводской номер
8.04.016-1
Количество на модель
1
№
4
Название детали
Труба переходная
Заводской номер
8.04.018-1
Количество на модель
1
№
5
Название детали
Труба концевая
Заводской номер
8.04.020-2
Количество на модель
1
№
6
Название детали
Эжектор отсоса пыли
Заводской номер
8.04.022-1
Количество на модель
1
№
7
Название детали
Труба отсоса пыли
Заводской номер
8.04.023-1
Количество на модель
1
№
8
Название детали
Сильфон
Заводской номер
8.04.041-1
Количество на модель
1
№
9
Название детали
Хомутик винтовой
Заводской номер
ХСВ-35-01
Количество на модель
6
№
10
Название детали
Хомутик винтовой
Заводской номер
ХСВ-52-01
Количество на модель
2
№
11
Название детали
Шланг
Заводской номер
5.03.155-1
Количество на модель
3
№
12
Название детали
Шланг
Заводской номер
8.03.113-1
Количество на модель
1
№
13
Название детали
Кожух сильфона
Заводской номер
8.04.114-1
Количество на модель
4
№
14
Название детали
Прокладка
Заводской номер
8.04.126
Количество на модель
2
№
15
Название детали
Фланец
Заводской номер
8.04.127
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
8.04.128-1
Количество на модель
13
№
17
Название детали
Прокладка фланца
Заводской номер
8.04.129
Количество на модель
1
№
18
Название детали
Прокладка фланца
Заводской номер
8.04.130
Количество на модель
3
№
19
Название детали
Прокладка регулировочная
Заводской номер
8.04.131
Количество на модель
2
№
20
Название детали
Прокладка регулировочная
Заводской номер
8.04.132
Количество на модель
6
№
21
Название детали
Трубка сапуна
Заводской номер
8.04.154
Количество на модель
1
№
22
Название детали
Лента защитная
Заводской номер
8.04.157
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
236-1008050
Количество на модель
8
№
24
Название детали
Болт М8.6gx20.66.019 ГОСТ 7796-70
Заводской номер
[Болт М8.6gx20.66.019 ГОСТ 7796-70]
Количество на модель
4
№
25
Название детали
Болт М8.6gx25.66.019 ГОСТ 7796-70
Заводской номер
[Болт М8.6gx25.66.019 ГОСТ 7796-70]
Количество на модель
29
№
26
Название детали
Болт 3М8.6gx20.66.089 ГОСТ 7796-70
Заводской номер
[Болт 3М8.6gx20.66.089 ГОСТ 7796-70]
Количество на модель
4
№
27
Название детали
Болт 3М10.6gx25.66.089 ГОСТ 7796-70
Заводской номер
[Болт 3М10.6gx25.66.089 ГОСТ 7796-70]
Количество на модель
3
№
28
Название детали
Болт 3М10.6gx30.66.019 ГОСТ 7796-70
Заводской номер
[Болт 3М10.6gx30.66.019 ГОСТ 7796-70]
Количество на модель
3
№
29
Название детали
Болт М6.6gx12.66.019 ГОСТ 7798-70
Заводской номер
[Болт М6.6gx12.66.019 ГОСТ 7798-70]
Количество на модель
14
№
30
Название детали
Гайка М6.6.0112 ГОСТ 5915-70
Заводской номер
[Гайка М6.6.0112 ГОСТ 5915-70]
Количество на модель
8
№
31
Название детали
Гайка М8.6.0812 ГОСТ 5915-70
Заводской номер
[Гайка М8.6.0812 ГОСТ 5915-70]
Количество на модель
24
№
32
Название детали
Гайка М10.6.0812 ГОСТ 5915-70
Заводской номер
[Гайка М10.6.0812 ГОСТ 5915-70]
Количество на модель
3
№
33
Название детали
Шайба 6.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 6.65Г.0115 ГОСТ 6402-70]
Количество на модель
14
№
34
Название детали
Шайба 8.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 8.65Г.0115 ГОСТ 6402-70]
Количество на модель
33
№
35
Название детали
Шайба 10Т.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 10Т.65Г.0115 ГОСТ 6402-70]
Количество на модель
3
№
36
Название детали
Шайба 8.01.0115 ГОСТ 11371-78
Заводской номер
[Шайба 8.01.0115 ГОСТ 11371-78]
Количество на модель
29
№
37
Название детали
Шайба 10.01.0115 ГОСТ 13463-77
Заводской номер
[Шайба 10.01.0115 ГОСТ 13463-77]
Количество на модель
3
№
38
Название детали
Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм
Заводской номер
[Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм]
Количество на модель
3
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Коллектор в сборе | 8.04.010 | 2 | 2 | 1 | |||
| 2 | Кожух защитный в сборе | 8.04.012-1 | 1 | 1 | 2 | |||
| 3 | Кожух защитный в сборе | 8.04.013-1 | 1 | 1 | 3 | |||
| 4 | Труба с фланцами | 8.04.016-1 | 1 | 1 | 4 | |||
| 5 | Труба переходная | 8.04.018-1 | 1 | 1 | 5 | |||
| 6 | Труба концевая | 8.04.020-2 | 1 | 1 | 6 | |||
| 7 | Эжектор отсоса пыли | 8.04.022-1 | 1 | 1 | 7 | |||
| 8 | Труба отсоса пыли | 8.04.023-1 | 1 | 1 | 8 | |||
| 9 | Сильфон | 8.04.041-1 | 1 | 1 | 9 | |||
| 10 | Хомутик винтовой | ХСВ-35-01 | 6 | 6 | 10 | |||
| 11 | Хомутик винтовой | ХСВ-52-01 | 2 | 2 | 11 | |||
| 12 | Шланг | 5.03.155-1 | 3 | 3 | 12 | |||
| 13 | Шланг | 8.03.113-1 | 1 | 1 | 13 | |||
| 14 | Кожух сильфона | 8.04.114-1 | 4 | 4 | 14 | |||
| 15 | Прокладка | 8.04.126 | 2 | 2 | 15 | |||
| 16 | Фланец | 8.04.127 | 1 | 1 | 16 | |||
| 17 | Прокладка | 8.04.128-1 | 13 | 13 | 17 | |||
| 18 | Прокладка фланца | 8.04.129 | 1 | 1 | 18 | |||
| 19 | Прокладка фланца | 8.04.130 | 3 | 3 | 19 | |||
| 20 | Прокладка регулировочная | 8.04.131 | 2 | 2 | 20 | |||
| 21 | Прокладка регулировочная | 8.04.132 | 6 | 6 | 21 | |||
| 22 | Трубка сапуна | 8.04.154 | 1 | 1 | 22 | |||
| 23 | Лента защитная | 8.04.157 | 1 | 1 | 23 | |||
| 24 | прокладка | 236-1008050 | 8 | 8 | 24 | |||
| 25 | Болт М8.6gx20.66.019 ГОСТ 7796-70 | [Болт М8.6gx20.66.019 ГОСТ 7796-70] | 4 | 4 | 25 | |||
| 26 | Болт М8.6gx25.66.019 ГОСТ 7796-70 | [Болт М8.6gx25.66.019 ГОСТ 7796-70] | 29 | 29 | 26 | |||
| 27 | Болт 3М8.6gx20.66.089 ГОСТ 7796-70 | [Болт 3М8.6gx20.66.089 ГОСТ 7796-70] | 4 | 4 | 27 | |||
| 28 | Болт 3М10.6gx25.66.089 ГОСТ 7796-70 | [Болт 3М10.6gx25.66.089 ГОСТ 7796-70] | 3 | 3 | 28 | |||
| 29 | Болт 3М10.6gx30.66.019 ГОСТ 7796-70 | [Болт 3М10.6gx30.66.019 ГОСТ 7796-70] | 3 | 3 | 29 | |||
| 30 | Болт М6.6gx12.66.019 ГОСТ 7798-70 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | 14 | 14 | 30 | |||
| 31 | Гайка М6.6.0112 ГОСТ 5915-70 | [Гайка М6.6.0112 ГОСТ 5915-70] | 8 | 8 | 31 | |||
| 32 | Гайка М8.6.0812 ГОСТ 5915-70 | [Гайка М8.6.0812 ГОСТ 5915-70] | 24 | 24 | 32 | |||
| 33 | Гайка М10.6.0812 ГОСТ 5915-70 | [Гайка М10.6.0812 ГОСТ 5915-70] | 3 | 3 | 33 | |||
| 34 | Шайба 6.65Г.0115 ГОСТ 6402-70 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | 14 | 14 | 34 | |||
| 35 | Шайба 8.65Г.0115 ГОСТ 6402-70 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | 33 | 33 | 35 | |||
| 36 | Шайба 10Т.65Г.0115 ГОСТ 6402-70 | [Шайба 10Т.65Г.0115 ГОСТ 6402-70] | 3 | 3 | 36 | |||
| 37 | Шайба 8.01.0115 ГОСТ 11371-78 | [Шайба 8.01.0115 ГОСТ 11371-78] | 29 | 29 | 37 | |||
| 38 | Шайба 10.01.0115 ГОСТ 13463-77 | [Шайба 10.01.0115 ГОСТ 13463-77] | 3 | 3 | 38 | |||
| 39 | Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм | [Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм] | 3 | 3 | 39 |
