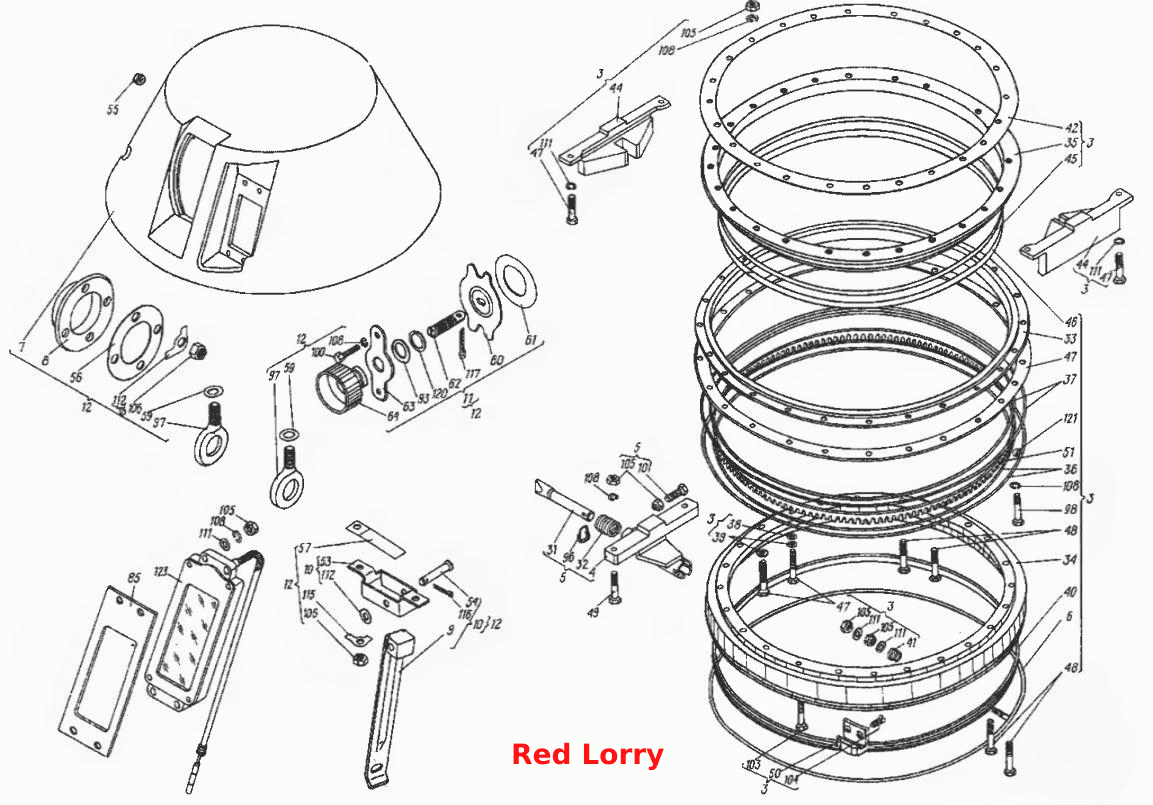

Башенная установка СБА
100%
Название детали
Погон
Заводской номер
Сб. 1
Количество на модель
1
№
3
Название детали
Кронштейн в сборе
Заводской номер
Сб. 1-1
Количество на модель
1
№
4
Название детали
Стопор в сбора
Заводской номер
Сб. 1-2
Количество на модель
1
№
5
Название детали
Кольцо контактное в сборе
Заводской номер
Сб. 1-3
Количество на модель
1
№
6
Название детали
Корпус башни
Заводской номер
Сб. 2-1-2
Количество на модель
1
№
7
Название детали
Пробка в сборе
Заводской номер
Сб. 2-2-1
Количество на модель
1
№
8
Название детали
Стопор
Заводской номер
Сб. 2-3
Количество на модель
1
№
9
Название детали
Стопор вертикальный
Заводской номер
Сб. 2-4
Количество на модель
1
№
10
Название детали
Клапан
Заводской номер
Сб. 2-6
Количество на модель
1
№
11
Название детали
Башня
Заводской номер
Сб. 2А
Количество на модель
1
№
12
Название детали
Стопор
Заводской номер
1-5
Количество на модель
1
№
31
Название детали
Штуцер
Заводской номер
1-6
Количество на модель
1
№
32
Название детали
Кольцо неподвижное
Заводской номер
1-19
Количество на модель
1
№
33
Название детали
Кольцо регулировочное
Заводской номер
1-20
Количество на модель
1
№
34
Название детали
Кольцо подвижное
Заводской номер
1-21
Количество на модель
1
№
35
Название детали
Кольцо наружное
Заводской номер
1-22
Количество на модель
2
№
36
Название детали
Кольцо внутреннее
Заводской номер
1-23
Количество на модель
2
№
37
Название детали
Шайба регулировочная
Заводской номер
1-24
Количество на модель
24
№
38
Название детали
Шайба
Заводской номер
1-25
Количество на модель
24
№
39
Название детали
Шарикоподшипник 25x62X12
Заводской номер
1-26
Количество на модель
1
№
40
Название детали
Втулка
Заводской номер
1-28
Количество на модель
1
№
41
Название детали
Прокладка
Заводской номер
1-29
Количество на модель
1
№
42
Название детали
Прокладка
Заводской номер
1-30
Количество на модель
1
№
43
Название детали
Гнездо стопора
Заводской номер
1-32
Количество на модель
2
№
44
Название детали
Кольцо наружное
Заводской номер
1-33
Количество на модель
1
№
45
Название детали
Штифт 7х30
Заводской номер
1-34
Количество на модель
1
№
46
Название детали
Прокладка картера
Заводской номер
1-36
Количество на модель
21
№
47
Название детали
Болт
Заводской номер
1-36-01
Количество на модель
4
№
48
Название детали
Болт
Заводской номер
1-36-02
Количество на модель
2
№
49
Название детали
Сектор выключения
Заводской номер
1-39
Количество на модель
1
№
50
Название детали
Шайба пружинная 7
Заводской номер
1-40
Количество на модель
1
№
51
Название детали
Кронштейн
Заводской номер
2-24
Количество на модель
1
№
53
Название детали
Ось
Заводской номер
2-25
Количество на модель
1
№
54
Название детали
Втулка
Заводской номер
2-27
Количество на модель
4
№
55
Название детали
Прокладка
Заводской номер
2-28
Количество на модель
1
№
56
Название детали
Пружина
Заводской номер
2-29
Количество на модель
1
№
57
Название детали
Прокладка
Заводской номер
2-37
Количество на модель
2
№
59
Название детали
Накладка хребтовппы
Заводской номер
2-50
Количество на модель
1
№
60
Название детали
Прокладка
Заводской номер
2-51
Количество на модель
1
№
61
Название детали
Наконечник бортовой накладки
Заводской номер
2-52
Количество на модель
1
№
62
Название детали
Наконечник накладки
Заводской номер
2-53
Количество на модель
1
№
63
Название детали
Маховик
Заводской номер
2-54
Количество на модель
1
№
64
Название детали
Шайба 4
Заводской номер
4
Количество на модель
1
№
85
Название детали
Шайба
Заводской номер
5.31.124
Количество на модель
1
№
93
Название детали
Кольцо
Заводской номер
54.56.160
Количество на модель
1
№
96
Название детали
Рым-болт .М12 ГОСТ 4751-67
Заводской номер
150.41.267
Количество на модель
2
№
97
Название детали
Болт М6.6gx40.66.019 ГОСТ 7795-70
Заводской номер
[Болт М6.6gx40.66.019 ГОСТ 7795-70]
Количество на модель
20
№
98
Название детали
Болт М6.6gx16.66.019 ГОСТ 7798-70
Заводской номер
[Болт М6.6gx16.66.019 ГОСТ 7798-70]
Количество на модель
2
№
100
Название детали
Болт М6.6gx20.66.019 ГОСТ 7798-70
Заводской номер
[Болт М6.6gx20.66.019 ГОСТ 7798-70]
Количество на модель
1
№
101
Название детали
Болт М6.6gx30.66.019 ГОСТ 7798-70
Заводской номер
[Болт М6.6gx30.66.019 ГОСТ 7798-70]
Количество на модель
1
№
103
Название детали
Винт В1.М4-6gx10.58.019 ГОСТ 17475-30
Заводской номер
[Винт В1.М4-6gx10.58.019 ГОСТ 17475-30]
Количество на модель
2
№
104
Название детали
Гайка М6.6.0112 ГОСТ 5915-70
Заводской номер
[Гайка М6.6.0112 ГОСТ 5915-70]
Количество на модель
30
№
105
Название детали
Гайка М8.6.0112 ГОСТ 5915-70
Заводской номер
[Гайка М8.6.0112 ГОСТ 5915-70]
Количество на модель
8
№
106
Название детали
Шайба 6.65Г.0115 ГОСТ 6402-70
Заводской номер
[Шайба 6.65Г.0115 ГОСТ 6402-70]
Количество на модель
54
№
108
Название детали
Шайба 6.01.0115 ГОСТ 11371-78
Заводской номер
[Шайба 6.01.0115 ГОСТ 11371-78]
Количество на модель
6
№
111
Название детали
Шайба 8.01.0115 ГОСТ 11371-78
Заводской номер
[Шайба 8.01.0115 ГОСТ 11371-78]
Количество на модель
1
№
112
Название детали
Шайба 8.01.0115 ГОСТ 13463-77
Заводской номер
[Шайба 8.01.0115 ГОСТ 13463-77]
Количество на модель
6
№
115
Название детали
Шплинт 1.6x18.016 ГОСТ 397-79
Заводской номер
[Шплинт 1.6x18.016 ГОСТ 397-79]
Количество на модель
2
№
116
Название детали
Шплинт 2.5x16.016 ГОСТ 397-79
Заводской номер
[Шплинт 2.5x16.016 ГОСТ 397-79]
Количество на модель
5
№
117
Название детали
Кольцо ГОСТ 13942-68
Заводской номер
Б22
Количество на модель
1
№
120
Название детали
Шарик 111 12мм П ГОСТ 3722-60
Заводской номер
[Шарик 111 12мм П ГОСТ 3722-60]
Количество на модель
126
№
121
Название детали
Стекло защитное с электрообогревом СЭ1000 ТУ 3-3.1003-74
Заводской номер
СЭ1000
Количество на модель
1
№
123
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Погон | Сб. 1 | 1 | 1 | 3 | |||
| 4 | Кронштейн в сборе | Сб. 1-1 | 1 | 1 | 4 | |||
| 5 | Стопор в сбора | Сб. 1-2 | 1 | 1 | 5 | |||
| 6 | Кольцо контактное в сборе | Сб. 1-3 | 1 | 1 | 6 | |||
| 7 | Корпус башни | Сб. 2-1-2 | 1 | 1 | 7 | |||
| 8 | Пробка в сборе | Сб. 2-2-1 | 1 | 1 | 8 | |||
| 9 | Стопор | Сб. 2-3 | 1 | 1 | 9 | |||
| 10 | Стопор вертикальный | Сб. 2-4 | 1 | 1 | 10 | |||
| 11 | Клапан | Сб. 2-6 | 1 | 1 | 11 | |||
| 12 | Башня | Сб. 2А | 1 | 1 | 12 | |||
| 31 | Стопор | 1-5 | 1 | 1 | 31 | |||
| 32 | Штуцер | 1-6 | 1 | 1 | 32 | |||
| 33 | Кольцо неподвижное | 1-19 | 1 | 1 | 33 | |||
| 34 | Кольцо регулировочное | 1-20 | 1 | 1 | 34 | |||
| 35 | Кольцо подвижное | 1-21 | 1 | 1 | 35 | |||
| 36 | Кольцо наружное | 1-22 | 2 | 2 | 36 | |||
| 37 | Кольцо внутреннее | 1-23 | 2 | 2 | 37 | |||
| 38 | Шайба регулировочная | 1-24 | 24 | 24 | 38 | |||
| 39 | Шайба | 1-25 | 24 | 24 | 39 | |||
| 40 | Шарикоподшипник 25x62X12 | 1-26 | 1 | 1 | 40 | |||
| 41 | Втулка | 1-28 | 1 | 1 | 41 | |||
| 42 | Прокладка | 1-29 | 1 | 1 | 42 | |||
| 43 | Прокладка | 1-30 | 1 | 1 | 43 | |||
| 44 | Гнездо стопора | 1-32 | 2 | 2 | 44 | |||
| 45 | Кольцо наружное | 1-33 | 1 | 1 | 45 | |||
| 46 | Штифт 7х30 | 1-34 | 1 | 1 | 46 | |||
| 47 | Прокладка картера | 1-36 | 21 | 21 | 47 | |||
| 48 | Болт | 1-36-01 | 4 | 4 | 48 | |||
| 49 | Болт | 1-36-02 | 2 | 2 | 49 | |||
| 50 | Сектор выключения | 1-39 | 1 | 1 | 50 | |||
| 51 | Шайба пружинная 7 | 1-40 | 1 | 1 | 51 | |||
| 53 | Кронштейн | 2-24 | 1 | 1 | 53 | |||
| 54 | Ось | 2-25 | 1 | 1 | 54 | |||
| 55 | Втулка | 2-27 | 4 | 4 | 55 | |||
| 56 | Прокладка | 2-28 | 1 | 1 | 56 | |||
| 57 | Пружина | 2-29 | 1 | 1 | 57 | |||
| 59 | Прокладка | 2-37 | 2 | 2 | 59 | |||
| 60 | Накладка хребтовппы | 2-50 | 1 | 1 | 60 | |||
| 61 | Прокладка | 2-51 | 1 | 1 | 61 | |||
| 62 | Наконечник бортовой накладки | 2-52 | 1 | 1 | 62 | |||
| 63 | Наконечник накладки | 2-53 | 1 | 1 | 63 | |||
| 64 | Маховик | 2-54 | 1 | 1 | 64 | |||
| 85 | Шайба 4 | 4 | 1 | 1 | 85 | |||
| 93 | Шайба | 5.31.124 | 1 | 1 | 93 | |||
| 96 | Кольцо | 54.56.160 | 1 | 1 | 96 | |||
| 97 | Рым-болт .М12 ГОСТ 4751-67 | 150.41.267 | 2 | 2 | 97 | |||
| 98 | Болт М6.6gx40.66.019 ГОСТ 7795-70 | [Болт М6.6gx40.66.019 ГОСТ 7795-70] | 20 | 20 | 98 | |||
| 100 | Болт М6.6gx16.66.019 ГОСТ 7798-70 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | 2 | 2 | 100 | |||
| 101 | Болт М6.6gx20.66.019 ГОСТ 7798-70 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | 1 | 1 | 101 | |||
| 103 | Болт М6.6gx30.66.019 ГОСТ 7798-70 | [Болт М6.6gx30.66.019 ГОСТ 7798-70] | 1 | 1 | 103 | |||
| 104 | Винт В1.М4-6gx10.58.019 ГОСТ 17475-30 | [Винт В1.М4-6gx10.58.019 ГОСТ 17475-30] | 2 | 2 | 104 | |||
| 105 | Гайка М6.6.0112 ГОСТ 5915-70 | [Гайка М6.6.0112 ГОСТ 5915-70] | 30 | 30 | 105 | |||
| 106 | Гайка М8.6.0112 ГОСТ 5915-70 | [Гайка М8.6.0112 ГОСТ 5915-70] | 8 | 8 | 106 | |||
| 108 | Шайба 6.65Г.0115 ГОСТ 6402-70 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | 54 | 54 | 108 | |||
| 111 | Шайба 6.01.0115 ГОСТ 11371-78 | [Шайба 6.01.0115 ГОСТ 11371-78] | 6 | 6 | 111 | |||
| 112 | Шайба 8.01.0115 ГОСТ 11371-78 | [Шайба 8.01.0115 ГОСТ 11371-78] | 1 | 1 | 112 | |||
| 115 | Шайба 8.01.0115 ГОСТ 13463-77 | [Шайба 8.01.0115 ГОСТ 13463-77] | 6 | 6 | 115 | |||
| 116 | Шплинт 1.6x18.016 ГОСТ 397-79 | [Шплинт 1.6x18.016 ГОСТ 397-79] | 2 | 2 | 116 | |||
| 117 | Шплинт 2.5x16.016 ГОСТ 397-79 | [Шплинт 2.5x16.016 ГОСТ 397-79] | 5 | 5 | 117 | |||
| 120 | Кольцо ГОСТ 13942-68 | Б22 | 1 | 1 | 120 | |||
| 121 | Шарик 111 12мм П ГОСТ 3722-60 | [Шарик 111 12мм П ГОСТ 3722-60] | 126 | 126 | 121 | |||
| 123 | Стекло защитное с электрообогревом СЭ1000 ТУ 3-3.1003-74 | СЭ1000 | 1 | 1 | 123 |
