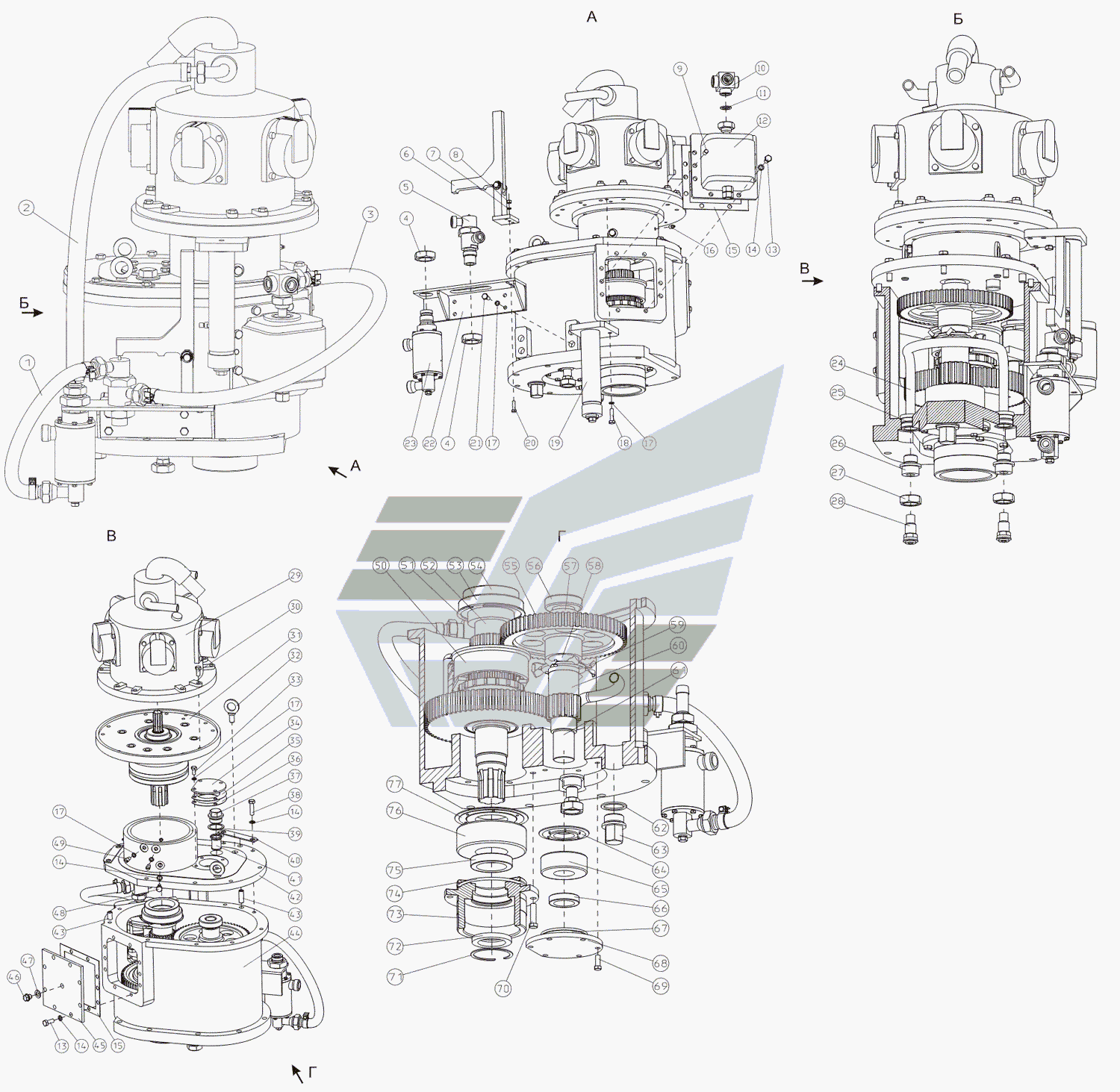

Коробка передач АКБ- -
100%
Название детали
Шланг
Заводской номер
АКБ-4.30-110.00
Количество на модель
1
№
1
Название детали
Шланг пневмодвигателя
Заводской номер
АКБ-4.30-160.00
Количество на модель
1
№
2
Название детали
Шланг
Заводской номер
АКБ-4.30-110.00-02
Количество на модель
1
№
3
Название детали
Гайка МхН.х
Заводской номер
Гайка М42х3.6Н.12.40х06
Количество на модель
2
№
4
Название детали
Клапан
Заводской номер
АКБ-4.30-180.00
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
АКБ-4.30-190.00
Количество на модель
1
№
6
Название детали
Шайба 8.65Г.019
Заводской номер
Шайба 8.65Г.019
Количество на модель
3
№
7
Название детали
Орех М
Заводской номер
Гайка М8.5.35.019
Количество на модель
3
№
8
Название детали
Штифт
Заводской номер
АКБ-У-Г.01.01.122
Количество на модель
2
№
9
Название детали
Крестовина
Заводской номер
АКБ-4.30-100.00
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
АКБ-3.У34-1
Количество на модель
1
№
11
Название детали
Переключатель
Заводской номер
АКБ-4.30-20.00
Количество на модель
1
№
12
Название детали
Болт Mx
Заводской номер
Болт М12х30.56.019
Количество на модель
16
№
13
Название детали
Шайба Г.
Заводской номер
Шайба 12.65Г.019
Количество на модель
28
№
14
Название детали
прокладка
Заводской номер
АКБ-4.30-00.01
Количество на модель
4
№
15
Название детали
Масленка.
Заводской номер
Масленка 1.3.Ц6
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
Шайба 10.65Г.019
Количество на модель
14
№
17
Название детали
Болт Mx
Заводской номер
Болт М10х40.56.019
Количество на модель
4
№
18
Название детали
Упор передвижной
Заводской номер
АКБ-4.30-140.00
Количество на модель
1
№
19
Название детали
Болт Mx
Заводской номер
Болт М8х30.56.019
Количество на модель
3
№
20
Название детали
Болт Mx
Заводской номер
Болт М10х25.56.019
Количество на модель
4
№
21
Название детали
Кронштейн
Заводской номер
АКБ-4.30-80.30-01
Количество на модель
1
№
22
Название детали
Клапан отсекающий
Заводской номер
АКБ-4.30-30.00
Количество на модель
1
№
23
Название детали
Паропровод
Заводской номер
АКБ-4.30-170.00
Количество на модель
1
№
24
Название детали
Кольцо- -
Заводской номер
Кольцо 040-044-25-2-2
Количество на модель
2
№
25
Название детали
Винт
Заводской номер
АКБ-4.30-00.23
Количество на модель
2
№
26
Название детали
Гаечный ключ
Заводской номер
АКБ-3.У31
Количество на модель
2
№
27
Название детали
Штуцер
Заводской номер
АКБ-4.30-00.22
Количество на модель
2
№
28
Название детали
Пневмомотор П
Заводской номер
Пневмомотор П13-16
Количество на модель
1
№
29
Название детали
Болт Mx
Заводской номер
Болт 4М12х25.56.019
Количество на модель
10
№
30
Название детали
Планетарный редуктор
Заводской номер
АКБ-4.30-40.00
Количество на модель
1
№
31
Название детали
Рым- болт
Заводской номер
АКБ-3М2.11-83
Количество на модель
2
№
32
Название детали
Болт Mx
Заводской номер
Болт М10х20.56.019
Количество на модель
4
№
33
Название детали
Крышка
Заводской номер
АКБ-4.30-00.08
Количество на модель
1
№
34
Название детали
прокладка
Заводской номер
АКБ-4.30-00.10
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
АКБ-4.30-00.10-01
Количество на модель
2
№
36
Название детали
Пробка
Заводской номер
АКБ-У.01.00.041
Количество на модель
1
№
37
Название детали
Болт Mx
Заводской номер
Болт М12х45.56.019
Количество на модель
9
№
38
Название детали
прокладка
Заводской номер
КБГ.01.02.034
Количество на модель
2
№
39
Название детали
Планка
Заводской номер
АКБ-4.30-00.07
Количество на модель
2
№
40
Название детали
Фильтр
Заводской номер
АКБ-3М.12-22-1
Количество на модель
1
№
41
Название детали
Опора
Заводской номер
АКБ-4.30-70.00
Количество на модель
1
№
42
Название детали
Штифт
Заводской номер
АКБ-4.30-00.09
Количество на модель
2
№
43
Название детали
корпус
Заводской номер
АКБ-4.30-00.21
Количество на модель
1
№
44
Название детали
Крышка люка
Заводской номер
АКБ-4.30-00.06
Количество на модель
1
№
45
Название детали
Пробка
Заводской номер
АКБ-4.30-00.18
Количество на модель
1
№
46
Название детали
прокладка
Заводской номер
АКБ-4.30-00.17
Количество на модель
1
№
47
Название детали
Фиксатор
Заводской номер
АКБ-4.30-00.11
Количество на модель
2
№
48
Название детали
Ограничитель
Заводской номер
АКБ-4.30-00.05
Количество на модель
2
№
49
Название детали
Вал промежуточный
Заводской номер
АКБ-4.30-50.00
Количество на модель
1
№
50
Название детали
Кольцо А
Заводской номер
Кольцо А140
Количество на модель
1
№
51
Название детали
Втулка
Заводской номер
АКБ-4.30-00.13
Количество на модель
1
№
52
Название детали
Подшипник
Заводской номер
Подшипник 80118
Количество на модель
1
№
53
Название детали
Подшипник
Заводской номер
Подшипник 8118
Количество на модель
1
№
54
Название детали
Зубчатое колесо
Заводской номер
КБГ.01.02.008
Количество на модель
1
№
55
Название детали
Подшипник
Заводской номер
Подшипник 80307
Количество на модель
1
№
56
Название детали
Втулка
Заводской номер
АКБ-4.30-00.04
Количество на модель
1
№
57
Название детали
Втулка
Заводской номер
АКБ-4.30-00.19-01
Количество на модель
1
№
58
Название детали
Разбрызгиватель
Заводской номер
КБГ.01.02.110
Количество на модель
1
№
59
Название детали
Втулка
Заводской номер
АКБ-4.30-00.19
Количество на модель
1
№
60
Название детали
Вал- шестерня
Заводской номер
АКБ-4.30-00.03
Количество на модель
1
№
61
Название детали
Шайба
Заводской номер
АКБ-3.12-76
Количество на модель
1
№
62
Название детали
Пробка
Заводской номер
АКБ-4.30-00.12
Количество на модель
1
№
63
Название детали
Грязесъемник
Заводской номер
КБГ.01.02.190
Количество на модель
1
№
64
Название детали
Подшипник
Заводской номер
Подшипник 53609
Количество на модель
1
№
65
Название детали
Подшипник
Заводской номер
Подшипник 8109
Количество на модель
1
№
66
Название детали
Кольцо- -
Заводской номер
Кольцо 090-100-58-2-2
Количество на модель
1
№
67
Название детали
Крышка
Заводской номер
АКБ-4.30-00.02
Количество на модель
1
№
68
Название детали
Болт Mx
Заводской номер
Болт 4М10х25.56.019
Количество на модель
6
№
69
Название детали
Болт Mx
Заводской номер
Болт 4М12х45.56.019
Количество на модель
6
№
70
Название детали
Кольцо
Заводской номер
Кольцо А85
Количество на модель
1
№
71
Название детали
Манжета - x
Заводской номер
Манжета 1-1-60х85-3
Количество на модель
1
№
72
Название детали
Стакан
Заводской номер
АКБ-4.30-00.20
Количество на модель
1
№
73
Название детали
Кольцо- -
Заводской номер
Кольцо 140-150-58-2-2
Количество на модель
1
№
74
Название детали
Подшипник
Заводской номер
Подшипник 8113
Количество на модель
1
№
75
Название детали
Подшипник
Заводской номер
Подшипник 53614
Количество на модель
1
№
76
Название детали
Грязесъемник
Заводской номер
КБГ.01.02.200
Количество на модель
1
№
77
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг | АКБ-4.30-110.00 | 1 | 1 | 1 | |||
| 2 | Шланг пневмодвигателя | АКБ-4.30-160.00 | 1 | 1 | 2 | |||
| 3 | Шланг | АКБ-4.30-110.00-02 | 1 | 1 | 3 | |||
| 4 | Гайка МхН.х | Гайка М42х3.6Н.12.40х06 | 2 | 2 | 4 | |||
| 5 | Клапан | АКБ-4.30-180.00 | 1 | 1 | 5 | |||
| 6 | Рычаг | АКБ-4.30-190.00 | 1 | 1 | 6 | |||
| 7 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | 3 | 3 | 7 | |||
| 8 | Орех М | Гайка М8.5.35.019 | 3 | 3 | 8 | |||
| 9 | Штифт | АКБ-У-Г.01.01.122 | 2 | 2 | 9 | |||
| 10 | Крестовина | АКБ-4.30-100.00 | 1 | 1 | 10 | |||
| 11 | прокладка | АКБ-3.У34-1 | 1 | 1 | 11 | |||
| 12 | Переключатель | АКБ-4.30-20.00 | 1 | 1 | 12 | |||
| 13 | Болт Mx | Болт М12х30.56.019 | 16 | 16 | 13 | |||
| 14 | Шайба Г. | Шайба 12.65Г.019 | 28 | 28 | 14 | |||
| 15 | прокладка | АКБ-4.30-00.01 | 4 | 4 | 15 | |||
| 16 | Масленка. | Масленка 1.3.Ц6 | 1 | 1 | 16 | |||
| 17 | Шайба | Шайба 10.65Г.019 | 14 | 14 | 17 | |||
| 18 | Болт Mx | Болт М10х40.56.019 | 4 | 4 | 18 | |||
| 19 | Упор передвижной | АКБ-4.30-140.00 | 1 | 1 | 19 | |||
| 20 | Болт Mx | Болт М8х30.56.019 | 3 | 3 | 20 | |||
| 21 | Болт Mx | Болт М10х25.56.019 | 4 | 4 | 21 | |||
| 22 | Кронштейн | АКБ-4.30-80.30-01 | 1 | 1 | 22 | |||
| 23 | Клапан отсекающий | АКБ-4.30-30.00 | 1 | 1 | 23 | |||
| 24 | Паропровод | АКБ-4.30-170.00 | 1 | 1 | 24 | |||
| 25 | Кольцо- - | Кольцо 040-044-25-2-2 | 2 | 2 | 25 | |||
| 26 | Винт | АКБ-4.30-00.23 | 2 | 2 | 26 | |||
| 27 | Гаечный ключ | АКБ-3.У31 | 2 | 2 | 27 | |||
| 28 | Штуцер | АКБ-4.30-00.22 | 2 | 2 | 28 | |||
| 29 | Пневмомотор П | Пневмомотор П13-16 | 1 | 1 | 29 | |||
| 30 | Болт Mx | Болт 4М12х25.56.019 | 10 | 10 | 30 | |||
| 31 | Планетарный редуктор | АКБ-4.30-40.00 | 1 | 1 | 31 | |||
| 32 | Рым- болт | АКБ-3М2.11-83 | 2 | 2 | 32 | |||
| 33 | Болт Mx | Болт М10х20.56.019 | 4 | 4 | 33 | |||
| 34 | Крышка | АКБ-4.30-00.08 | 1 | 1 | 34 | |||
| 35 | прокладка | АКБ-4.30-00.10 | 2 | 2 | 35 | |||
| 36 | прокладка | АКБ-4.30-00.10-01 | 2 | 2 | 36 | |||
| 37 | Пробка | АКБ-У.01.00.041 | 1 | 1 | 37 | |||
| 38 | Болт Mx | Болт М12х45.56.019 | 9 | 9 | 38 | |||
| 39 | прокладка | КБГ.01.02.034 | 2 | 2 | 39 | |||
| 40 | Планка | АКБ-4.30-00.07 | 2 | 2 | 40 | |||
| 41 | Фильтр | АКБ-3М.12-22-1 | 1 | 1 | 41 | |||
| 42 | Опора | АКБ-4.30-70.00 | 1 | 1 | 42 | |||
| 43 | Штифт | АКБ-4.30-00.09 | 2 | 2 | 43 | |||
| 44 | корпус | АКБ-4.30-00.21 | 1 | 1 | 44 | |||
| 45 | Крышка люка | АКБ-4.30-00.06 | 1 | 1 | 45 | |||
| 46 | Пробка | АКБ-4.30-00.18 | 1 | 1 | 46 | |||
| 47 | прокладка | АКБ-4.30-00.17 | 1 | 1 | 47 | |||
| 48 | Фиксатор | АКБ-4.30-00.11 | 2 | 2 | 48 | |||
| 49 | Ограничитель | АКБ-4.30-00.05 | 2 | 2 | 49 | |||
| 50 | Вал промежуточный | АКБ-4.30-50.00 | 1 | 1 | 50 | |||
| 51 | Кольцо А | Кольцо А140 | 1 | 1 | 51 | |||
| 52 | Втулка | АКБ-4.30-00.13 | 1 | 1 | 52 | |||
| 53 | Подшипник | Подшипник 80118 | 1 | 1 | 53 | |||
| 54 | Подшипник | Подшипник 8118 | 1 | 1 | 54 | |||
| 55 | Зубчатое колесо | КБГ.01.02.008 | 1 | 1 | 55 | |||
| 56 | Подшипник | Подшипник 80307 | 1 | 1 | 56 | |||
| 57 | Втулка | АКБ-4.30-00.04 | 1 | 1 | 57 | |||
| 58 | Втулка | АКБ-4.30-00.19-01 | 1 | 1 | 58 | |||
| 59 | Разбрызгиватель | КБГ.01.02.110 | 1 | 1 | 59 | |||
| 60 | Втулка | АКБ-4.30-00.19 | 1 | 1 | 60 | |||
| 61 | Вал- шестерня | АКБ-4.30-00.03 | 1 | 1 | 61 | |||
| 62 | Шайба | АКБ-3.12-76 | 1 | 1 | 62 | |||
| 63 | Пробка | АКБ-4.30-00.12 | 1 | 1 | 63 | |||
| 64 | Грязесъемник | КБГ.01.02.190 | 1 | 1 | 64 | |||
| 65 | Подшипник | Подшипник 53609 | 1 | 1 | 65 | |||
| 66 | Подшипник | Подшипник 8109 | 1 | 1 | 66 | |||
| 67 | Кольцо- - | Кольцо 090-100-58-2-2 | 1 | 1 | 67 | |||
| 68 | Крышка | АКБ-4.30-00.02 | 1 | 1 | 68 | |||
| 69 | Болт Mx | Болт 4М10х25.56.019 | 6 | 6 | 69 | |||
| 70 | Болт Mx | Болт 4М12х45.56.019 | 6 | 6 | 70 | |||
| 71 | Кольцо | Кольцо А85 | 1 | 1 | 71 | |||
| 72 | Манжета - x | Манжета 1-1-60х85-3 | 1 | 1 | 72 | |||
| 73 | Стакан | АКБ-4.30-00.20 | 1 | 1 | 73 | |||
| 74 | Кольцо- - | Кольцо 140-150-58-2-2 | 1 | 1 | 74 | |||
| 75 | Подшипник | Подшипник 8113 | 1 | 1 | 75 | |||
| 76 | Подшипник | Подшипник 53614 | 1 | 1 | 76 | |||
| 77 | Грязесъемник | КБГ.01.02.200 | 1 | 1 | 77 |
