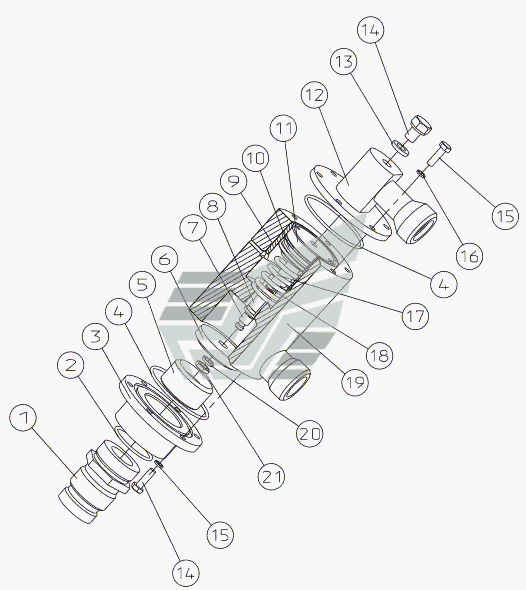

Клапан отсекающий АКБ- -
100%
Название детали
Штуцер
Заводской номер
АКБ-4.30-30.03
Количество на модель
1
№
1
Название детали
Кольцо- -
Заводской номер
Кольцо 040-044-25-2-2
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
АКБ-4.30-30.02
Количество на модель
1
№
3
Название детали
Кольцо- -
Заводской номер
Кольцо 065-070-25-2-2
Количество на модель
2
№
4
Название детали
Седло клапана
Заводской номер
АКБ-4.30-30.01
Количество на модель
1
№
5
Название детали
Уплотнение
Заводской номер
АКБ-4.30-60.10
Количество на модель
1
№
6
Название детали
Стержень
Заводской номер
АКБ-4.30-30.06
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
АКБ-4.30-30.08
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
АКБ-4.30-30.07
Количество на модель
1
№
9
Название детали
Манжета-
Заводской номер
Манжета 1-050-1
Количество на модель
1
№
10
Название детали
Поршень
Заводской номер
АКБ-4.30-30.04
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
АКБ-4.30-30.30
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
АКБ-3.У28-1
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
АКБ-3.У27-1
Количество на модель
1
№
14
Название детали
Болт Mx
Заводской номер
Болт 4М6х20.36.019
Количество на модель
12
№
15
Название детали
Шайба 6.65Г.019
Заводской номер
Шайба 6.65Г.019
Количество на модель
12
№
16
Название детали
Пружина
Заводской номер
АКБ-4.30-30.05
Количество на модель
1
№
17
Название детали
Кольцо- -
Заводской номер
Кольцо 010-014-25-2-2
Количество на модель
1
№
18
Название детали
корпус
Заводской номер
АКБ-4.30-30.20
Количество на модель
1
№
19
Название детали
Шайба 8.65Г.019
Заводской номер
Шайба 8.65Г.019
Количество на модель
1
№
20
Название детали
Орехов М.Н.
Заводской номер
Гайка М8-6Н.04.35.019
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | АКБ-4.30-30.03 | 1 | 1 | 1 | |||
| 2 | Кольцо- - | Кольцо 040-044-25-2-2 | 1 | 1 | 2 | |||
| 3 | Крышка | АКБ-4.30-30.02 | 1 | 1 | 3 | |||
| 4 | Кольцо- - | Кольцо 065-070-25-2-2 | 2 | 2 | 4 | |||
| 5 | Седло клапана | АКБ-4.30-30.01 | 1 | 1 | 5 | |||
| 6 | Уплотнение | АКБ-4.30-60.10 | 1 | 1 | 6 | |||
| 7 | Стержень | АКБ-4.30-30.06 | 1 | 1 | 7 | |||
| 8 | Втулка | АКБ-4.30-30.08 | 1 | 1 | 8 | |||
| 9 | Втулка | АКБ-4.30-30.07 | 1 | 1 | 9 | |||
| 10 | Манжета- | Манжета 1-050-1 | 1 | 1 | 10 | |||
| 11 | Поршень | АКБ-4.30-30.04 | 1 | 1 | 11 | |||
| 12 | Крышка | АКБ-4.30-30.30 | 1 | 1 | 12 | |||
| 13 | прокладка | АКБ-3.У28-1 | 1 | 1 | 13 | |||
| 14 | Пробка | АКБ-3.У27-1 | 1 | 1 | 14 | |||
| 15 | Болт Mx | Болт 4М6х20.36.019 | 12 | 12 | 15 | |||
| 16 | Шайба 6.65Г.019 | Шайба 6.65Г.019 | 12 | 12 | 16 | |||
| 17 | Пружина | АКБ-4.30-30.05 | 1 | 1 | 17 | |||
| 18 | Кольцо- - | Кольцо 010-014-25-2-2 | 1 | 1 | 18 | |||
| 19 | корпус | АКБ-4.30-30.20 | 1 | 1 | 19 | |||
| 20 | Шайба 8.65Г.019 | Шайба 8.65Г.019 | 1 | 1 | 20 | |||
| 21 | Орехов М.Н. | Гайка М8-6Н.04.35.019 | 1 | 1 | 21 |
