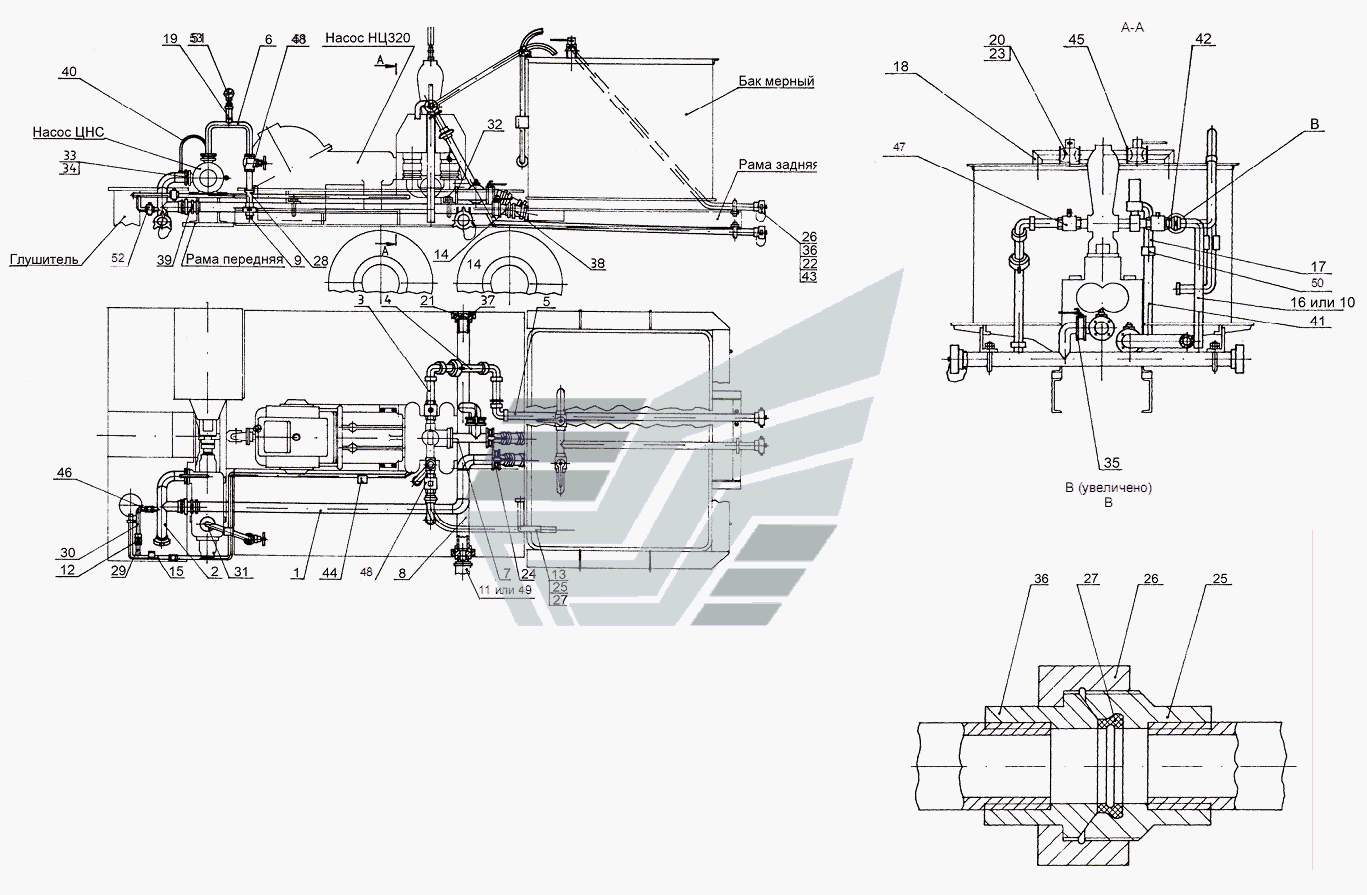

Манифольд
100%
Название детали
Линия приемная
Заводской номер
АФНИ.302231.001
Количество на модель
1
№
1
Название детали
Линия приемная
Заводской номер
АФНИ.302231.001-01
Количество на модель
1
№
1
Название детали
Труба всасывающая
Заводской номер
АФНИ.302334.001
Количество на модель
1
№
2
Название детали
Труба всасывающая
Заводской номер
АФНИ.302334.001-01
Количество на модель
1
№
2
Название детали
Верхний узел трубы нагнетательной линии
Заводской номер
ЦА320А.04.07.000
Количество на модель
1
№
3
Название детали
Верхний узел трубы нагнетательной линии
Заводской номер
АФНИ.302541.011
Количество на модель
1
№
3
Название детали
Средний узел трубы нагнетательной линии
Заводской номер
ЦА320А.04.08.000
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
АФНИ.302137.001
Количество на модель
1
№
5
Название детали
Труба нагнетательная
Заводской номер
ЦА320.17.02.000
Количество на модель
1
№
6
Название детали
Тройник
Заводской номер
ЦА320М.17.02.000
Количество на модель
1
№
7
Название детали
Труба приемная
Заводской номер
АФНИ.302234.001
Количество на модель
1
№
8
Название детали
Шланг нагнетательный ''
Заводской номер
ЦА320М.17.28
Количество на модель
1
№
9
Название детали
Шланг сброса ''
Заводской номер
ЦА320М.17.29
Количество на модель
1
№
10
Название детали
Шланг всасывающий ''
Заводской номер
ЦА320А.17.30А
Количество на модель
1
№
11
Название детали
Скоба
Заводской номер
АФНИ.723414.002
Количество на модель
1
№
12
Название детали
Труба сброса
Заводской номер
АФНИ.302511.012
Количество на модель
1
№
13
Название детали
Патрубок
Заводской номер
АФНИ.302661.036
Количество на модель
1
№
14
Название детали
Труба отопительная
Заводской номер
АФНИ.302466.003
Количество на модель
1
№
15
Название детали
Труба
Заводской номер
АФНИ.302221.001
Количество на модель
1
№
16
Название детали
Патрубок
Заводской номер
АФНИ.302511.007
Количество на модель
1
№
17
Название детали
Патрубок
Заводской номер
АФНИ.302661.022
Количество на модель
2
№
18
Название детали
Разделитель
Заводской номер
НБ80.05.04.000
Количество на модель
1
№
19
Название детали
Кран трехходовый
Заводской номер
11Г-22-01
Количество на модель
2
№
20
Название детали
Заглушка
Заводской номер
АФНИ.305364.003
Количество на модель
3
№
21
Название детали
Заглушка
Заводской номер
АФНИ.305364.004
Количество на модель
2
№
22
Название детали
Заглушка
Заводской номер
АФНИ.753155.001
Количество на модель
2
№
23
Название детали
Заслонка
Заводской номер
АФНИ.305365.006
Количество на модель
3
№
24
Название детали
Гнездо конуса
Заводской номер
2АУ.21.002
Количество на модель
2
№
25
Название детали
Гаечный ключ
Заводской номер
2АУ.21.003
Количество на модель
3
№
26
Название детали
Уплотнение
Заводской номер
3АУ.01.012
Количество на модель
2
№
27
Название детали
Патрубок
Заводской номер
ЦА320А.04.00.001
Количество на модель
1
№
28
Название детали
Патрубок
Заводской номер
АФНИ.723121.036
Количество на модель
1
№
29
Название детали
Патрубок
Заводской номер
АФНИ.302661.026
Количество на модель
1
№
30
Название детали
прокладка
Заводской номер
ЦА320А.04.00.301
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
АФНИ.754154.018
Количество на модель
1
№
32
Название детали
прокладка
Заводской номер
ЦА320А.04.00.301-02
Количество на модель
1
№
33
Название детали
Фланец
Заводской номер
ЦА320А.04.05.031-01
Количество на модель
1
№
34
Название детали
Фланец
Заводской номер
ЦА320А.04.05.032-01
Количество на модель
1
№
35
Название детали
Конус уплотнения
Заводской номер
ЦА320М.12.6
Количество на модель
3
№
36
Название детали
Гаечный ключ
Заводской номер
ЦА320М.17.30.125
Количество на модель
3
№
37
Название детали
Рукав
Заводской номер
АФНИ.723181.003
Количество на модель
1
№
38
Название детали
Рукав
Заводской номер
АФНИ.723181.003-01
Количество на модель
2
№
39
Название детали
Рукав
Заводской номер
АФНИ.723181.004
Количество на модель
1
№
40
Название детали
Труба
Заводской номер
ЦА320М.17.54.14
Количество на модель
1
№
41
Название детали
Труба
Заводской номер
ЦА320. 75.00.001-07
Количество на модель
1
№
42
Название детали
Кольцо уплотнительное
Заводской номер
АФНИ.754175.001
Количество на модель
3
№
43
Название детали
Уголок
Заводской номер
АФНИ.746112.040
Количество на модель
1
№
44
Название детали
Контргайка
Заводской номер
АФНИ.758448.003
Количество на модель
4
№
45
Название детали
Контргайка
Заводской номер
АФНИ.758448.004
Количество на модель
1
№
46
Название детали
Кран запорный шаровой х
Заводской номер
АФНИ.306121.005
Количество на модель
1
№
47
Название детали
Кран шаровой с сектором х
Заводской номер
АФНИ.306121.011
Количество на модель
1
№
48
Название детали
Шланг всасывающий
Заводской номер
АФНИ.302645.008-01
Количество на модель
1
№
49
Название детали
Муфта- Д
Заводской номер
Муфта 60-Д
Количество на модель
1
№
50
Название детали
Вентиль муфтовый кч р Ду Ру
Заводской номер
15кч 18р Ду50 Ру16
Количество на модель
1
№
51
Название детали
Кран пробковый проходной конусный Ббк Ду, Ру СТД-
Заводской номер
11Б16к Ду32,Ру6 СТД-875
Количество на модель
1
№
52
Название детали
Манометр ОБМ МПах
Заводской номер
ОБМ1-100 2,5МПах2,5
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Линия приемная | АФНИ.302231.001 | 1 | 1 | 1 | |||
| 1 | Линия приемная | АФНИ.302231.001-01 | 1 | 1 | 1 | |||
| 2 | Труба всасывающая | АФНИ.302334.001 | 1 | 1 | 2 | |||
| 2 | Труба всасывающая | АФНИ.302334.001-01 | 1 | 1 | 2 | |||
| 3 | Верхний узел трубы нагнетательной линии | ЦА320А.04.07.000 | 1 | 1 | 3 | |||
| 3 | Верхний узел трубы нагнетательной линии | АФНИ.302541.011 | 1 | 1 | 3 | |||
| 4 | Средний узел трубы нагнетательной линии | ЦА320А.04.08.000 | 1 | 1 | 4 | |||
| 5 | Труба | АФНИ.302137.001 | 1 | 1 | 5 | |||
| 6 | Труба нагнетательная | ЦА320.17.02.000 | 1 | 1 | 6 | |||
| 7 | Тройник | ЦА320М.17.02.000 | 1 | 1 | 7 | |||
| 8 | Труба приемная | АФНИ.302234.001 | 1 | 1 | 8 | |||
| 9 | Шланг нагнетательный '' | ЦА320М.17.28 | 1 | 1 | 9 | |||
| 10 | Шланг сброса '' | ЦА320М.17.29 | 1 | 1 | 10 | |||
| 11 | Шланг всасывающий '' | ЦА320А.17.30А | 1 | 1 | 11 | |||
| 12 | Скоба | АФНИ.723414.002 | 1 | 1 | 12 | |||
| 13 | Труба сброса | АФНИ.302511.012 | 1 | 1 | 13 | |||
| 14 | Патрубок | АФНИ.302661.036 | 1 | 1 | 14 | |||
| 15 | Труба отопительная | АФНИ.302466.003 | 1 | 1 | 15 | |||
| 16 | Труба | АФНИ.302221.001 | 1 | 1 | 16 | |||
| 17 | Патрубок | АФНИ.302511.007 | 1 | 1 | 17 | |||
| 18 | Патрубок | АФНИ.302661.022 | 2 | 2 | 18 | |||
| 19 | Разделитель | НБ80.05.04.000 | 1 | 1 | 19 | |||
| 20 | Кран трехходовый | 11Г-22-01 | 2 | 2 | 20 | |||
| 21 | Заглушка | АФНИ.305364.003 | 3 | 3 | 21 | |||
| 22 | Заглушка | АФНИ.305364.004 | 2 | 2 | 22 | |||
| 23 | Заглушка | АФНИ.753155.001 | 2 | 2 | 23 | |||
| 24 | Заслонка | АФНИ.305365.006 | 3 | 3 | 24 | |||
| 25 | Гнездо конуса | 2АУ.21.002 | 2 | 2 | 25 | |||
| 26 | Гаечный ключ | 2АУ.21.003 | 3 | 3 | 26 | |||
| 27 | Уплотнение | 3АУ.01.012 | 2 | 2 | 27 | |||
| 28 | Патрубок | ЦА320А.04.00.001 | 1 | 1 | 28 | |||
| 29 | Патрубок | АФНИ.723121.036 | 1 | 1 | 29 | |||
| 30 | Патрубок | АФНИ.302661.026 | 1 | 1 | 30 | |||
| 31 | прокладка | ЦА320А.04.00.301 | 1 | 1 | 31 | |||
| 32 | прокладка | АФНИ.754154.018 | 1 | 1 | 32 | |||
| 33 | прокладка | ЦА320А.04.00.301-02 | 1 | 1 | 33 | |||
| 34 | Фланец | ЦА320А.04.05.031-01 | 1 | 1 | 34 | |||
| 35 | Фланец | ЦА320А.04.05.032-01 | 1 | 1 | 35 | |||
| 36 | Конус уплотнения | ЦА320М.12.6 | 3 | 3 | 36 | |||
| 37 | Гаечный ключ | ЦА320М.17.30.125 | 3 | 3 | 37 | |||
| 38 | Рукав | АФНИ.723181.003 | 1 | 1 | 38 | |||
| 39 | Рукав | АФНИ.723181.003-01 | 2 | 2 | 39 | |||
| 40 | Рукав | АФНИ.723181.004 | 1 | 1 | 40 | |||
| 41 | Труба | ЦА320М.17.54.14 | 1 | 1 | 41 | |||
| 42 | Труба | ЦА320. 75.00.001-07 | 1 | 1 | 42 | |||
| 43 | Кольцо уплотнительное | АФНИ.754175.001 | 3 | 3 | 43 | |||
| 44 | Уголок | АФНИ.746112.040 | 1 | 1 | 44 | |||
| 45 | Контргайка | АФНИ.758448.003 | 4 | 4 | 45 | |||
| 46 | Контргайка | АФНИ.758448.004 | 1 | 1 | 46 | |||
| 47 | Кран запорный шаровой х | АФНИ.306121.005 | 1 | 1 | 47 | |||
| 48 | Кран шаровой с сектором х | АФНИ.306121.011 | 1 | 1 | 48 | |||
| 49 | Шланг всасывающий | АФНИ.302645.008-01 | 1 | 1 | 49 | |||
| 50 | Муфта- Д | Муфта 60-Д | 1 | 1 | 50 | |||
| 51 | Вентиль муфтовый кч р Ду Ру | 15кч 18р Ду50 Ру16 | 1 | 1 | 51 | |||
| 52 | Кран пробковый проходной конусный Ббк Ду, Ру СТД- | 11Б16к Ду32,Ру6 СТД-875 | 1 | 1 | 52 | |||
| 53 | Манометр ОБМ МПах | ОБМ1-100 2,5МПах2,5 | 1 | 1 | 53 |
