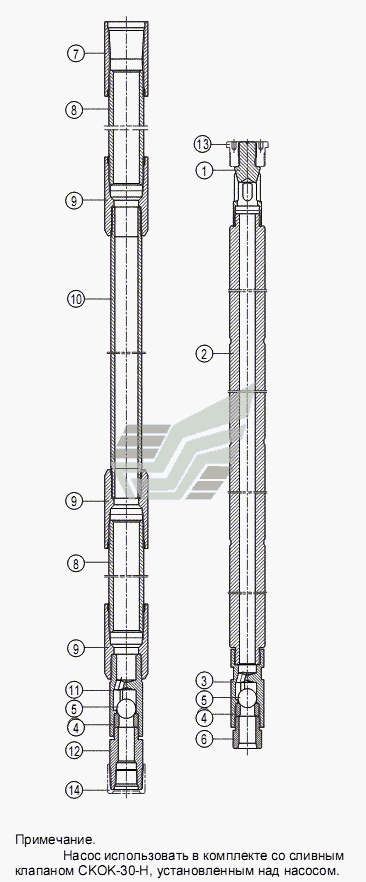

Насос трубный с неизвлекаемым всасывающим клапаном ТНМ- Т
100%
Название детали
Корпус клапана открытый
Заводской номер
C11-30MOD
Количество на модель
1
№
1
Название детали
Плунжер
Заводской номер
P21-275-MOD
Количество на модель
1
№
2
Название детали
Корпус клапана закрытый
Заводской номер
C13-275MOD
Количество на модель
1
№
3
Название детали
Седло клапана
Заводской номер
V11-250
Количество на модель
2
№
4
Название детали
Держатель седла клапана
Заводской номер
Держатель седла клапана
Количество на модель
1
№
6
Название детали
Муфта
Заводской номер
C34-30MOD
Количество на модель
1
№
7
Название детали
Ниппель удлинительный
Заводской номер
N22-30-MOD
Количество на модель
2
№
8
Название детали
Муфта
Заводской номер
C35-30MOD
Количество на модель
3
№
9
Название детали
Цилиндр
Заводской номер
В13-275
Количество на модель
1
№
10
Название детали
Корпус клапана закрытый
Заводской номер
Корпус клапана закрытый
Количество на модель
1
№
11
Название детали
Втулка предохранит. плунжера
Заводской номер
Втулка предохранит плунжера
Количество на модель
1
№
13
Название детали
Колпак предохранительный
Заводской номер
Колпак предохранительный
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана открытый | C11-30MOD | 1 | 1 | 1 | |||
| 2 | Плунжер | P21-275-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана закрытый | C13-275MOD | 1 | 1 | 3 | |||
| 4 | Седло клапана | V11-250 | 2 | 2 | 4 | |||
| 6 | Держатель седла клапана | Держатель седла клапана | 1 | 1 | 6 | |||
| 7 | Муфта | C34-30MOD | 1 | 1 | 7 | |||
| 8 | Ниппель удлинительный | N22-30-MOD | 2 | 2 | 8 | |||
| 9 | Муфта | C35-30MOD | 3 | 3 | 9 | |||
| 10 | Цилиндр | В13-275 | 1 | 1 | 10 | |||
| 11 | Корпус клапана закрытый | Корпус клапана закрытый | 1 | 1 | 11 | |||
| 13 | Втулка предохранит. плунжера | Втулка предохранит плунжера | 1 | 1 | 13 | |||
| 14 | Колпак предохранительный | Колпак предохранительный | 1 | 1 | 14 |
