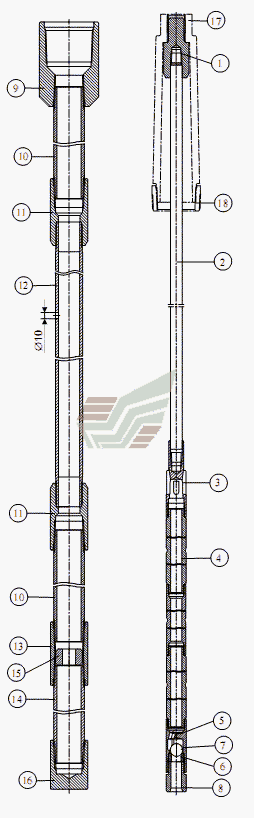

Насос трубный без всасывающего клапана ТН-
100%
Название детали
Переходник штока
Заводской номер
Переходник штока
Количество на модель
1
№
1
Название детали
Шток плунжера
Заводской номер
R11-20-073 МOD
Количество на модель
1
№
2
Название детали
Корпус клапана открытый
Заводской номер
С12-125
Количество на модель
1
№
3
Название детали
Плунжер составной
Заводской номер
Плунжер составной
Количество на модель
1
№
4
Название детали
Корпус клапана закрытый
Заводской номер
С13-125 MOD
Количество на модель
1
№
5
Название детали
Седло клапана
Заводской номер
V11-125
Количество на модель
2
№
6
Название детали
Держатель седла клапана
Заводской номер
Р12-125
Количество на модель
1
№
8
Название детали
Муфта переходная
Заводской номер
Муфта переходная
Количество на модель
1
№
9
Название детали
Ниппель удлинительный
Заводской номер
Ниппель удлинительный
Количество на модель
2
№
10
Название детали
Муфта
Заводской номер
Муфта
Количество на модель
2
№
11
Название детали
Цилиндр
Заводской номер
B12-125-11 MOD
Количество на модель
1
№
12
Название детали
Муфта
Заводской номер
С34-15 MOD
Количество на модель
1
№
13
Название детали
Втулка упорная
Заводской номер
Втулка упорная
Количество на модель
1
№
15
Название детали
Заглушка
Заводской номер
Заглушка
Количество на модель
1
№
16
Название детали
Втулка предохранит. плунжера
Заводской номер
Втулка предохранит плунжера
Количество на модель
1
№
17
Название детали
Втулка переходная
Заводской номер
Втулка переходная
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник штока | Переходник штока | 1 | 1 | 1 | |||
| 2 | Шток плунжера | R11-20-073 МOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана открытый | С12-125 | 1 | 1 | 3 | |||
| 4 | Плунжер составной | Плунжер составной | 1 | 1 | 4 | |||
| 5 | Корпус клапана закрытый | С13-125 MOD | 1 | 1 | 5 | |||
| 6 | Седло клапана | V11-125 | 2 | 2 | 6 | |||
| 8 | Держатель седла клапана | Р12-125 | 1 | 1 | 8 | |||
| 9 | Муфта переходная | Муфта переходная | 1 | 1 | 9 | |||
| 10 | Ниппель удлинительный | Ниппель удлинительный | 2 | 2 | 10 | |||
| 11 | Муфта | Муфта | 2 | 2 | 11 | |||
| 12 | Цилиндр | B12-125-11 MOD | 1 | 1 | 12 | |||
| 13 | Муфта | С34-15 MOD | 1 | 1 | 13 | |||
| 15 | Втулка упорная | Втулка упорная | 1 | 1 | 15 | |||
| 16 | Заглушка | Заглушка | 1 | 1 | 16 | |||
| 17 | Втулка предохранит. плунжера | Втулка предохранит плунжера | 1 | 1 | 17 | |||
| 18 | Втулка переходная | Втулка переходная | 1 | 1 | 18 |
