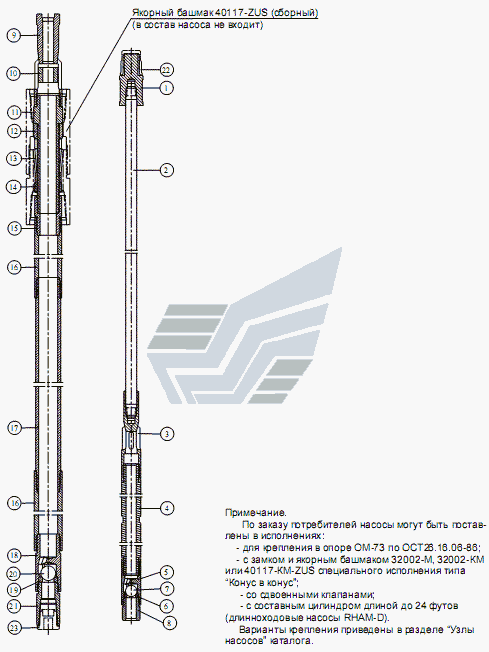

Насос вставной с верхним механическим креплением по API RHAM
100%
Название детали
Переходник штока
Заводской номер
В21-25
Количество на модель
1
№
1
Название детали
Шток плунжера
Заводской номер
R11-25-MOD
Количество на модель
1
№
2
Название детали
Корпус клапана открытый
Заводской номер
С12-150-25
Количество на модель
1
№
3
Название детали
Плунжер
Заводской номер
P21-150-MOD
Количество на модель
1
№
4
Название детали
Корпус клапана закрытый
Заводской номер
C13-150MOD
Количество на модель
1
№
5
Название детали
Седло клапана
Заводской номер
V11-150
Количество на модель
1
№
6
Название детали
Держатель седла клапана
Заводской номер
Р12-150
Количество на модель
1
№
8
Название детали
Направляющая штока
Заводской номер
Направляющая штока
Количество на модель
1
№
9
Название детали
Гильза
Заводской номер
Гильза
Количество на модель
1
№
10
Название детали
Шпиндель анкерный
Заводской номер
S21-25MOD
Количество на модель
1
№
11
Название детали
Муфта удлинительная
Заводской номер
С31-150
Количество на модель
2
№
16
Название детали
Цилиндр
Заводской номер
В12-150
Количество на модель
1
№
17
Название детали
Корпус клапана закрытый
Заводской номер
С14-25
Количество на модель
1
№
18
Название детали
Седло клапана
Заводской номер
V11-225
Количество на модель
1
№
19
Название детали
Держатель седла клапана
Заводской номер
В22-25
Количество на модель
1
№
21
Название детали
Колпак предохранительный
Заводской номер
Колпак предохранительный
Количество на модель
1
№
22
Название детали
Пробка предохранительная
Заводской номер
Пробка предохранительная
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник штока | В21-25 | 1 | 1 | 1 | |||
| 2 | Шток плунжера | R11-25-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана открытый | С12-150-25 | 1 | 1 | 3 | |||
| 4 | Плунжер | P21-150-MOD | 1 | 1 | 4 | |||
| 5 | Корпус клапана закрытый | C13-150MOD | 1 | 1 | 5 | |||
| 6 | Седло клапана | V11-150 | 1 | 1 | 6 | |||
| 8 | Держатель седла клапана | Р12-150 | 1 | 1 | 8 | |||
| 9 | Направляющая штока | Направляющая штока | 1 | 1 | 9 | |||
| 10 | Гильза | Гильза | 1 | 1 | 10 | |||
| 11 | Шпиндель анкерный | S21-25MOD | 1 | 1 | 11 | |||
| 16 | Муфта удлинительная | С31-150 | 2 | 2 | 16 | |||
| 17 | Цилиндр | В12-150 | 1 | 1 | 17 | |||
| 18 | Корпус клапана закрытый | С14-25 | 1 | 1 | 18 | |||
| 19 | Седло клапана | V11-225 | 1 | 1 | 19 | |||
| 21 | Держатель седла клапана | В22-25 | 1 | 1 | 21 | |||
| 22 | Колпак предохранительный | Колпак предохранительный | 1 | 1 | 22 | |||
| 23 | Пробка предохранительная | Пробка предохранительная | 1 | 1 | 23 |
