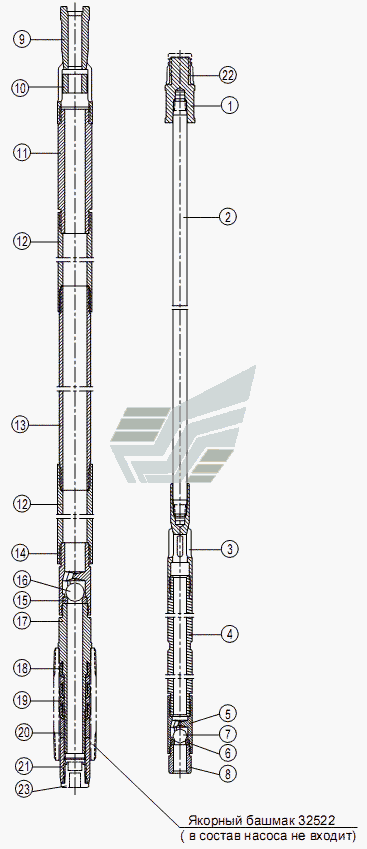

Насос вставной с нижним манжетным креплением RHBC
100%
Название детали
Переходник штока
Заводской номер
В21-25
Количество на модель
1
№
1
Название детали
Шток плунжера
Заводской номер
R11-25-MOD
Количество на модель
1
№
2
Название детали
Корпус клапана открытый
Заводской номер
С12-175
Количество на модель
1
№
3
Название детали
Плунжер
Заводской номер
P21-175-MOD
Количество на модель
1
№
4
Название детали
Корпус клапана закрытый
Заводской номер
C13-175MOD
Количество на модель
1
№
5
Название детали
Седло клапана
Заводской номер
V11-175
Количество на модель
1
№
6
Название детали
Держатель седла клапана
Заводской номер
Р12-175
Количество на модель
1
№
8
Название детали
Направляющая штока
Заводской номер
Направляющая штока
Количество на модель
1
№
9
Название детали
Гильза
Заводской номер
Гильза
Количество на модель
1
№
10
Название детали
Соединитель
Заводской номер
С21-25
Количество на модель
1
№
11
Название детали
Муфта удлинительная
Заводской номер
С31-175
Количество на модель
2
№
12
Название детали
Цилиндр
Заводской номер
В12-175
Количество на модель
1
№
13
Название детали
Корпус клапана закрытый
Заводской номер
С14-25
Количество на модель
1
№
14
Название детали
Седло клапана
Заводской номер
V11-225
Количество на модель
1
№
15
Название детали
Оправка
Заводской номер
S11-25
Количество на модель
1
№
17
Название детали
Манжета
Заводской номер
S12-25
Количество на модель
3
№
18
Название детали
Кольцо манжеты
Заводской номер
S13-25
Количество на модель
2
№
19
Название детали
Гайка манжеты
Заводской номер
S14-25
Количество на модель
1
№
20
Название детали
Хвостовик
Заводской номер
S16-25
Количество на модель
1
№
21
Название детали
Колпак предохранительный
Заводской номер
Колпак предохранительный
Количество на модель
1
№
22
Название детали
Пробка предохранительная
Заводской номер
Пробка предохранительная
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Переходник штока | В21-25 | 1 | 1 | 1 | |||
| 2 | Шток плунжера | R11-25-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана открытый | С12-175 | 1 | 1 | 3 | |||
| 4 | Плунжер | P21-175-MOD | 1 | 1 | 4 | |||
| 5 | Корпус клапана закрытый | C13-175MOD | 1 | 1 | 5 | |||
| 6 | Седло клапана | V11-175 | 1 | 1 | 6 | |||
| 8 | Держатель седла клапана | Р12-175 | 1 | 1 | 8 | |||
| 9 | Направляющая штока | Направляющая штока | 1 | 1 | 9 | |||
| 10 | Гильза | Гильза | 1 | 1 | 10 | |||
| 11 | Соединитель | С21-25 | 1 | 1 | 11 | |||
| 12 | Муфта удлинительная | С31-175 | 2 | 2 | 12 | |||
| 13 | Цилиндр | В12-175 | 1 | 1 | 13 | |||
| 14 | Корпус клапана закрытый | С14-25 | 1 | 1 | 14 | |||
| 15 | Седло клапана | V11-225 | 1 | 1 | 15 | |||
| 17 | Оправка | S11-25 | 1 | 1 | 17 | |||
| 18 | Манжета | S12-25 | 3 | 3 | 18 | |||
| 19 | Кольцо манжеты | S13-25 | 2 | 2 | 19 | |||
| 20 | Гайка манжеты | S14-25 | 1 | 1 | 20 | |||
| 21 | Хвостовик | S16-25 | 1 | 1 | 21 | |||
| 22 | Колпак предохранительный | Колпак предохранительный | 1 | 1 | 22 | |||
| 23 | Пробка предохранительная | Пробка предохранительная | 1 | 1 | 23 |
