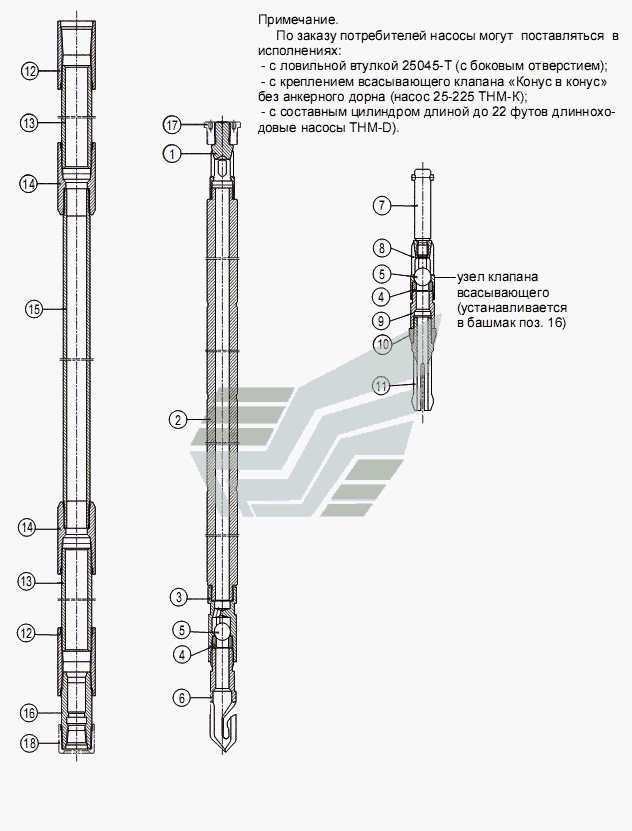

Насос трубный с механическим креплением всасывающего клапана ТНМ
100%
Название детали
Корпус клапана открытый
Заводской номер
С11-25
Количество на модель
1
№
1
Название детали
Плунжер
Заводской номер
P21-225-MOD
Количество на модель
1
№
2
Название детали
Корпус клапана закрытый
Заводской номер
C13-225MOD
Количество на модель
1
№
3
Название детали
Седло клапана
Заводской номер
V11-225
Количество на модель
2
№
4
Название детали
Втулка ловильная
Заводской номер
Р31-225
Количество на модель
1
№
6
Название детали
Корпус всасывающ. клапана
Заводской номер
С16-225
Количество на модель
1
№
8
Название детали
Ниппель анкерный
Заводской номер
S22-25
Количество на модель
1
№
9
Название детали
Муфта
Заводской номер
C34-25MOD
Количество на модель
2
№
12
Название детали
Ниппель удлинительный
Заводской номер
N22-25-MOD
Количество на модель
2
№
13
Название детали
Муфта
Заводской номер
C35-25MOD
Количество на модель
2
№
14
Название детали
Цилиндр
Заводской номер
В13-225
Количество на модель
1
№
15
Название детали
Башмак якорный
Заводской номер
N12-25MOD
Количество на модель
1
№
16
Название детали
Втулка предохранит. плунжера
Заводской номер
Втулка предохранит плунжера
Количество на модель
1
№
17
Название детали
Колпак предохранительный
Заводской номер
Колпак предохранительный
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус клапана открытый | С11-25 | 1 | 1 | 1 | |||
| 2 | Плунжер | P21-225-MOD | 1 | 1 | 2 | |||
| 3 | Корпус клапана закрытый | C13-225MOD | 1 | 1 | 3 | |||
| 4 | Седло клапана | V11-225 | 2 | 2 | 4 | |||
| 6 | Втулка ловильная | Р31-225 | 1 | 1 | 6 | |||
| 8 | Корпус всасывающ. клапана | С16-225 | 1 | 1 | 8 | |||
| 9 | Ниппель анкерный | S22-25 | 1 | 1 | 9 | |||
| 12 | Муфта | C34-25MOD | 2 | 2 | 12 | |||
| 13 | Ниппель удлинительный | N22-25-MOD | 2 | 2 | 13 | |||
| 14 | Муфта | C35-25MOD | 2 | 2 | 14 | |||
| 15 | Цилиндр | В13-225 | 1 | 1 | 15 | |||
| 16 | Башмак якорный | N12-25MOD | 1 | 1 | 16 | |||
| 17 | Втулка предохранит. плунжера | Втулка предохранит плунжера | 1 | 1 | 17 | |||
| 18 | Колпак предохранительный | Колпак предохранительный | 1 | 1 | 18 |
