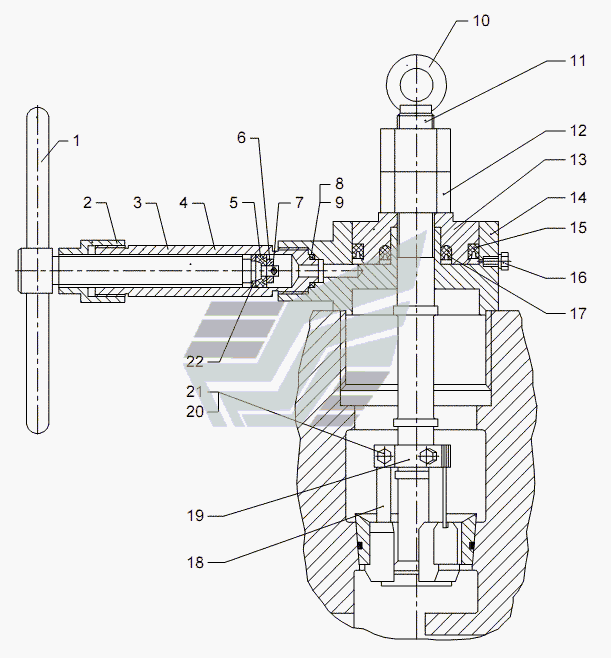

Гидравлика седла клапана, AFNI.
100%
Название детали
Вороток
Заводской номер
НБ-80.00.00.146
Количество на модель
№
1
Название детали
Орех
Заводской номер
АФНИ.753124.003
Количество на модель
№
2
Название детали
Цилиндр
Заводской номер
АФНИ.715553.001
Количество на модель
№
3
Название детали
Винт
Заводской номер
НБ-80.00.00.139
Количество на модель
№
4
Название детали
Уплотнение
Заводской номер
ЦН-0206
Количество на модель
№
5
Название детали
Шайба А
Заводской номер
Шайба А10.04.0115
Количество на модель
№
6
Название детали
Шплинт х
Заводской номер
Шплинт 2,5х18.0115
Количество на модель
№
7
Название детали
прокладка
Заводской номер
АФНИ.754152.027
Количество на модель
№
8
Название детали
Шайба
Заводской номер
АФНИ.758491.041
Количество на модель
№
9
Название детали
Рым- болт М
Заводской номер
Рым-болт М12.06
Количество на модель
№
10
Название детали
Шток
Заводской номер
АФНИ.715531.001
Количество на модель
№
11
Название детали
Шток
Заводской номер
АФНИ.715531.001-01
Количество на модель
№
11
Название детали
Орех
Заводской номер
АФНИ.758412.007
Количество на модель
№
12
Название детали
Поршень
Заводской номер
НБ-80.00.00.133
Количество на модель
№
13
Название детали
корпус
Заводской номер
АФНИ.301176.005
Количество на модель
№
14
Название детали
Уплотнение
Заводской номер
НБ-80.00.00.137
Количество на модель
№
15
Название детали
Пробка
Заводской номер
АФНИ.753125.011
Количество на модель
№
16
Название детали
Манжета
Заводской номер
НБ-80.00.00.136
Количество на модель
№
17
Название детали
Захват
Заводской номер
АФНИ.301534.001-01
Количество на модель
№
18
Название детали
Захват
Заводской номер
АФНИ.301534.001
Количество на модель
№
18
Название детали
Хомут
Заводской номер
АФНИ.745464.001
Количество на модель
№
19
Название детали
Шпилька
Заводской номер
АФНИ.758274.001
Количество на модель
№
20
Название детали
Орех М
Заводской номер
Гайка М8.5.019
Количество на модель
№
21
Название детали
Шайба
Заводской номер
НБ-80.00.00.147
Количество на модель
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вороток | НБ-80.00.00.146 | 1 | |||||
| 2 | Орех | АФНИ.753124.003 | 2 | |||||
| 3 | Цилиндр | АФНИ.715553.001 | 3 | |||||
| 4 | Винт | НБ-80.00.00.139 | 4 | |||||
| 5 | Уплотнение | ЦН-0206 | 5 | |||||
| 6 | Шайба А | Шайба А10.04.0115 | 6 | |||||
| 7 | Шплинт х | Шплинт 2,5х18.0115 | 7 | |||||
| 8 | прокладка | АФНИ.754152.027 | 8 | |||||
| 9 | Шайба | АФНИ.758491.041 | 9 | |||||
| 10 | Рым- болт М | Рым-болт М12.06 | 10 | |||||
| 11 | Шток | АФНИ.715531.001 | 11 | |||||
| 11 | Шток | АФНИ.715531.001-01 | 11 | |||||
| 12 | Орех | АФНИ.758412.007 | 12 | |||||
| 13 | Поршень | НБ-80.00.00.133 | 13 | |||||
| 14 | корпус | АФНИ.301176.005 | 14 | |||||
| 15 | Уплотнение | НБ-80.00.00.137 | 15 | |||||
| 16 | Пробка | АФНИ.753125.011 | 16 | |||||
| 17 | Манжета | НБ-80.00.00.136 | 17 | |||||
| 18 | Захват | АФНИ.301534.001-01 | 18 | |||||
| 18 | Захват | АФНИ.301534.001 | 18 | |||||
| 19 | Хомут | АФНИ.745464.001 | 19 | |||||
| 20 | Шпилька | АФНИ.758274.001 | 20 | |||||
| 21 | Орех М | Гайка М8.5.019 | 21 | |||||
| 22 | Шайба | НБ-80.00.00.147 | 22 |
