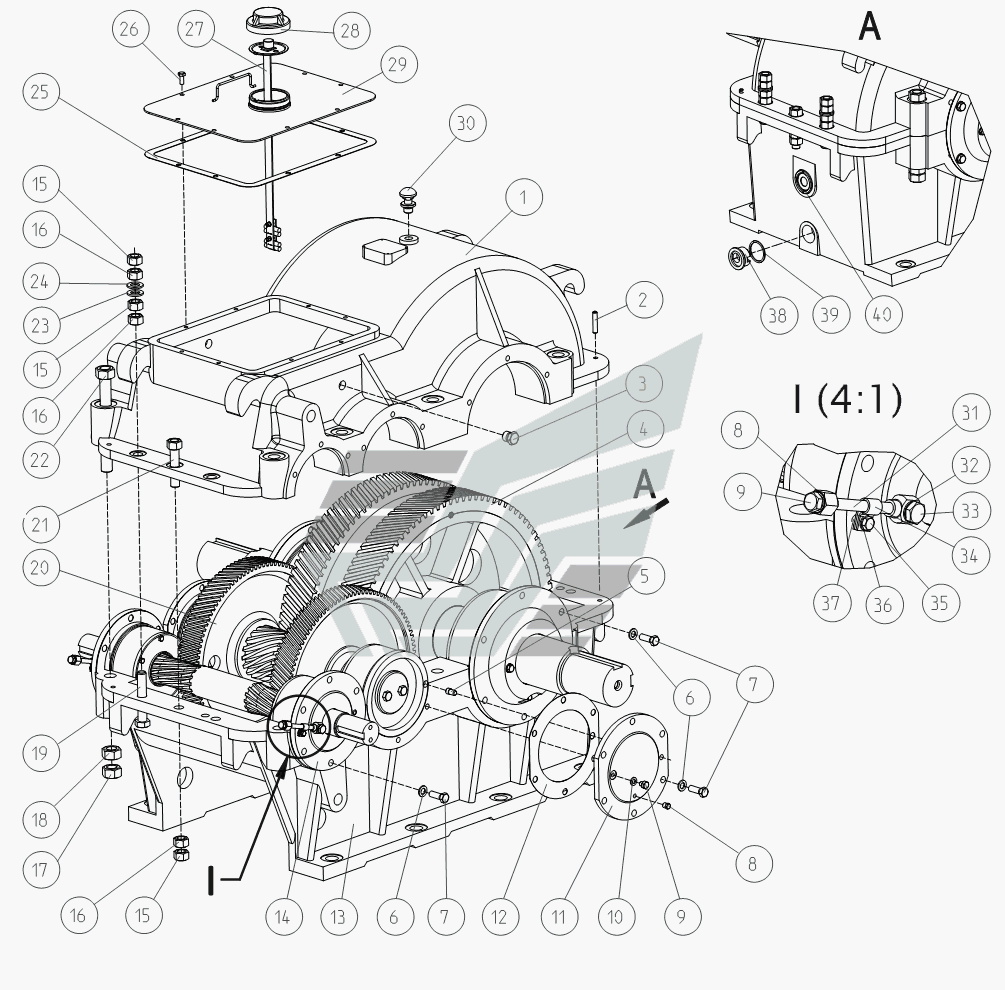

Редуктор РП ДПКР.
100%
Название детали
Крышка корпуса
Заводской номер
ДПКР.735214.003
Количество на модель
1
№
1
Название детали
Штифт х
Заводской номер
Штифт 12х60
Количество на модель
2
№
2
Название детали
Пробка
Заводской номер
АФНИ.753125.009
Количество на модель
2
№
3
Название детали
Вал ведом ый
Заводской номер
АФНИ.303742.002
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
ДПКР.758353.001
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
Шайба 16
Количество на модель
36
№
6
Название детали
Болт М16х45
Заводской номер
Болт М16х45
Количество на модель
36
№
7
Название детали
Пробка
Заводской номер
ДПКР.714713.001
Количество на модель
2
№
8
Название детали
Пробка
Заводской номер
ДПКР.758121.004
Количество на модель
4
№
9
Название детали
прокладка
Заводской номер
ДПКР.754152.001
Количество на модель
4
№
10
Название детали
Крышка
Заводской номер
ДПКР.711434.001
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
ДПКР.754162.001
Количество на модель
2
№
12
Название детали
корпус
Заводской номер
ДПКР.732151.003
Количество на модель
1
№
13
Название детали
Вал ведущий
Заводской номер
АФНИ.303766.006
Количество на модель
1
№
14
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
10
№
15
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
8
№
17
Название детали
Болт
Заводской номер
ДПКР.758121.010
Количество на модель
4
№
19
Название детали
Вал промежуточный
Заводской номер
АФНИ.303767.001
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
ДПКР.301611.001
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
ДПКР.301611.002-03
Количество на модель
8
№
22
Название детали
Шайба А
Заводской номер
Шайба А24
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
Шайба 24
Количество на модель
4
№
24
Название детали
прокладка
Заводской номер
ДПКР.754142.001
Количество на модель
1
№
25
Название детали
Болт М10х25
Заводской номер
Болт М10х25
Количество на модель
8
№
26
Название детали
Устройство масломерное
Заводской номер
ДПКР.305449.002-02
Количество на модель
1
№
27
Название детали
Крышка
Заводской номер
ДПКР.725326.002
Количество на модель
1
№
28
Название детали
Люк
Заводской номер
ДПКР.305354.001-01
Количество на модель
1
№
29
Название детали
Отдушина
Заводской номер
ДПКР.716624.005
Количество на модель
1
№
30
Название детали
Трубопровод
Заводской номер
АФНИ.302111.001
Количество на модель
2
№
31
Название детали
прокладка
Заводской номер
ДПКР.754152.004
Количество на модель
4
№
32
Название детали
Штуцер
Заводской номер
АФНИ.753125.003
Количество на модель
2
№
33
Название детали
Хомут
Заводской номер
АФНИ.745464.005
Количество на модель
2
№
34
Название детали
Болт 4М8х20
Заводской номер
Болт 4М8х20
Количество на модель
2
№
35
Название детали
Шайба Г
Заводской номер
Шайба 8.65Г
Количество на модель
2
№
36
Название детали
Втулка
Заводской номер
АФНИ.723111.053
Количество на модель
2
№
37
Название детали
Пробка
Заводской номер
АФНИ.713514.001
Количество на модель
1
№
38
Название детали
прокладка
Заводской номер
ДПКР.754152.003
Количество на модель
1
№
39
Название детали
Маслоуказатель визирный
Заводской номер
АФНИ.305441.004
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка корпуса | ДПКР.735214.003 | 1 | 1 | 1 | |||
| 2 | Штифт х | Штифт 12х60 | 2 | 2 | 2 | |||
| 3 | Пробка | АФНИ.753125.009 | 2 | 2 | 3 | |||
| 4 | Вал ведом ый | АФНИ.303742.002 | 1 | 1 | 4 | |||
| 5 | Штифт | ДПКР.758353.001 | 2 | 2 | 5 | |||
| 6 | Шайба | Шайба 16 | 36 | 36 | 6 | |||
| 7 | Болт М16х45 | Болт М16х45 | 36 | 36 | 7 | |||
| 8 | Пробка | ДПКР.714713.001 | 2 | 2 | 8 | |||
| 9 | Пробка | ДПКР.758121.004 | 4 | 4 | 9 | |||
| 10 | прокладка | ДПКР.754152.001 | 4 | 4 | 10 | |||
| 11 | Крышка | ДПКР.711434.001 | 2 | 2 | 11 | |||
| 12 | прокладка | ДПКР.754162.001 | 2 | 2 | 12 | |||
| 13 | корпус | ДПКР.732151.003 | 1 | 1 | 13 | |||
| 14 | Вал ведущий | АФНИ.303766.006 | 1 | 1 | 14 | |||
| 15 | Орех М | Гайка М24 | 10 | 10 | 15 | |||
| 17 | Гайка | Гайка М30 | 8 | 8 | 17 | |||
| 19 | Болт | ДПКР.758121.010 | 4 | 4 | 19 | |||
| 20 | Вал промежуточный | АФНИ.303767.001 | 1 | 1 | 20 | |||
| 21 | Болт | ДПКР.301611.001 | 2 | 2 | 21 | |||
| 22 | Болт | ДПКР.301611.002-03 | 8 | 8 | 22 | |||
| 23 | Шайба А | Шайба А24 | 4 | 4 | 23 | |||
| 24 | Шайба | Шайба 24 | 4 | 4 | 24 | |||
| 25 | прокладка | ДПКР.754142.001 | 1 | 1 | 25 | |||
| 26 | Болт М10х25 | Болт М10х25 | 8 | 8 | 26 | |||
| 27 | Устройство масломерное | ДПКР.305449.002-02 | 1 | 1 | 27 | |||
| 28 | Крышка | ДПКР.725326.002 | 1 | 1 | 28 | |||
| 29 | Люк | ДПКР.305354.001-01 | 1 | 1 | 29 | |||
| 30 | Отдушина | ДПКР.716624.005 | 1 | 1 | 30 | |||
| 31 | Трубопровод | АФНИ.302111.001 | 2 | 2 | 31 | |||
| 32 | прокладка | ДПКР.754152.004 | 4 | 4 | 32 | |||
| 33 | Штуцер | АФНИ.753125.003 | 2 | 2 | 33 | |||
| 34 | Хомут | АФНИ.745464.005 | 2 | 2 | 34 | |||
| 35 | Болт 4М8х20 | Болт 4М8х20 | 2 | 2 | 35 | |||
| 36 | Шайба Г | Шайба 8.65Г | 2 | 2 | 36 | |||
| 37 | Втулка | АФНИ.723111.053 | 2 | 2 | 37 | |||
| 38 | Пробка | АФНИ.713514.001 | 1 | 1 | 38 | |||
| 39 | прокладка | ДПКР.754152.003 | 1 | 1 | 39 | |||
| 40 | Маслоуказатель визирный | АФНИ.305441.004 | 1 | 1 | 40 |
