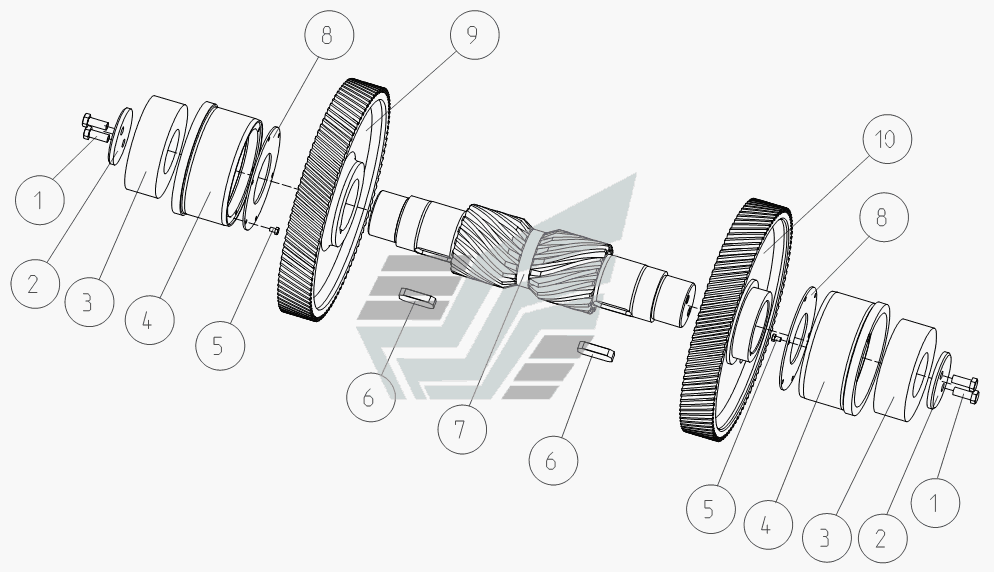

Вал промежуточный АФНИ.
100%
Название детали
Болт Mx
Заводской номер
Болт 3М16х40
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
ДПКР. 758495.003
Количество на модель
2
№
2
Название детали
Подшипник
Заводской номер
Подшипник 2619
Количество на модель
2
№
3
Название детали
Стакан
Заводской номер
АФНИ.711354.009
Количество на модель
2
№
4
Название детали
Болт М8х12
Заводской номер
Болт М8х12
Количество на модель
12
№
5
Название детали
шпонка
Заводской номер
ДПКР. 758552.004
Количество на модель
2
№
6
Название детали
Вал- шестерня
Заводской номер
ДПКР.721632.003
Количество на модель
1
№
7
Название детали
Диск
Заводской номер
АФНИ.711342.017-05
Количество на модель
2
№
8
Название детали
Зубчатое колесо
Заводской номер
ДПКР.721444.001-01
Количество на модель
1
№
9
Название детали
Зубчатое колесо
Заводской номер
ДПКР.721444.001
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт Mx | Болт 3М16х40 | 4 | 4 | 1 | |||
| 2 | Шайба | ДПКР. 758495.003 | 2 | 2 | 2 | |||
| 3 | Подшипник | Подшипник 2619 | 2 | 2 | 3 | |||
| 4 | Стакан | АФНИ.711354.009 | 2 | 2 | 4 | |||
| 5 | Болт М8х12 | Болт М8х12 | 12 | 12 | 5 | |||
| 6 | шпонка | ДПКР. 758552.004 | 2 | 2 | 6 | |||
| 7 | Вал- шестерня | ДПКР.721632.003 | 1 | 1 | 7 | |||
| 8 | Диск | АФНИ.711342.017-05 | 2 | 2 | 8 | |||
| 9 | Зубчатое колесо | ДПКР.721444.001-01 | 1 | 1 | 9 | |||
| 10 | Зубчатое колесо | ДПКР.721444.001 | 1 | 1 | 10 |
