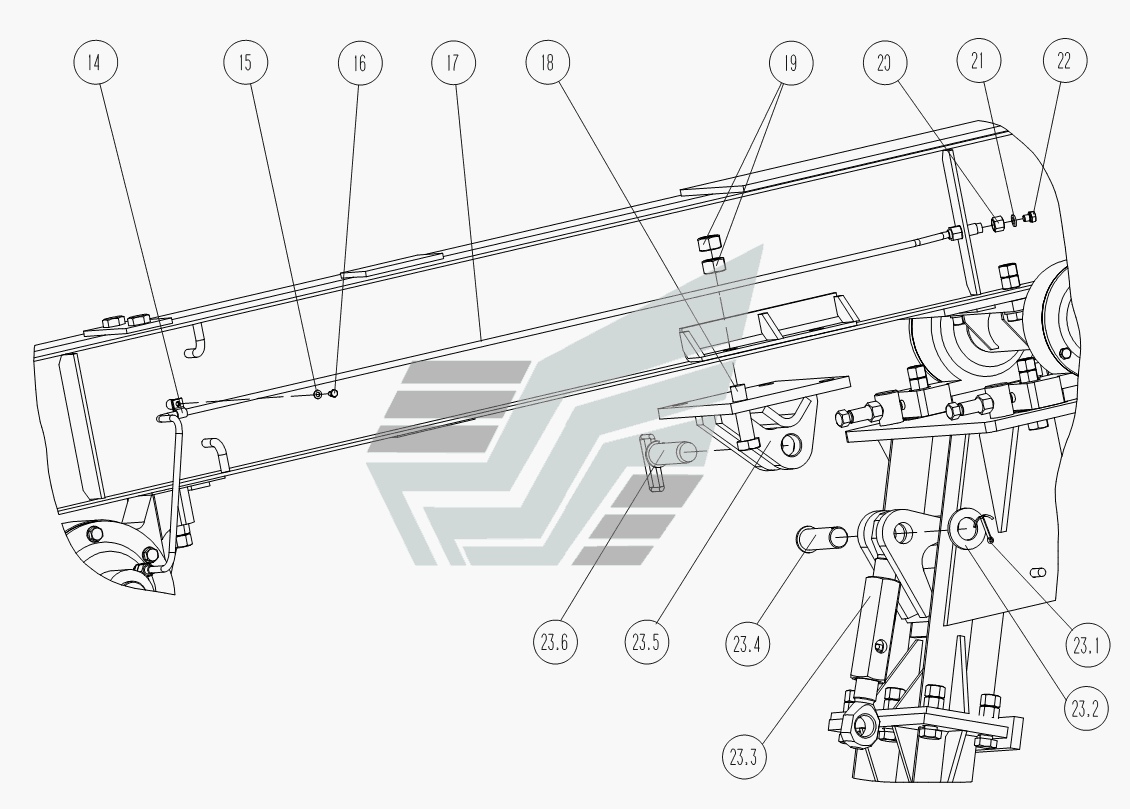

Присоединение трубопровода AFN.
100%
Название детали
Хомут
Заводской номер
АФНИ.745464.005
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
АФНИ.301561.033
Количество на модель
1
№
Название детали
Вот
Заводской номер
АФНИ.715314.002
Количество на модель
1
№
Название детали
Болт специальный
Заводской номер
ДПКР.758121.012
Количество на модель
1
№
Название детали
Шайба А
Заводской номер
Шайба А42
Количество на модель
1
№
Название детали
Шплинт, 3x50
Заводской номер
Шплинт 6,3x50
Количество на модель
1
№
Название детали
Талреп в сборе
Заводской номер
АФНИ.301533.003
Количество на модель
1
№
Название детали
Пробка
Заводской номер
ДПКР.758121.004
Количество на модель
1
№
Название детали
прокладка
Заводской номер
ДПКР.754152.001
Количество на модель
1
№
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
1
№
Название детали
Орех М
Заводской номер
Гайка М27
Количество на модель
8
№
Название детали
Болт Mx
Заводской номер
Болт М27х105
Количество на модель
4
№
Название детали
Трубопровод
Заводской номер
АФНИ.302317.001
Количество на модель
1
№
Название детали
Болт Mx
Заводской номер
Болт 4М8х12
Количество на модель
1
№
Название детали
Шайба Г
Заводской номер
Шайба 8.65Г
Количество на модель
1
№
Название детали
Палец
Заводской номер
АФНИ.301623.002
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут | АФНИ.745464.005 | 1 | 1 | |||||
| Кронштейн | АФНИ.301561.033 | 1 | 1 | |||||
| Вот | АФНИ.715314.002 | 1 | 1 | |||||
| Болт специальный | ДПКР.758121.012 | 1 | 1 | |||||
| Шайба А | Шайба А42 | 1 | 1 | |||||
| Шплинт, 3x50 | Шплинт 6,3x50 | 1 | 1 | |||||
| Талреп в сборе | АФНИ.301533.003 | 1 | 1 | |||||
| Пробка | ДПКР.758121.004 | 1 | 1 | |||||
| прокладка | ДПКР.754152.001 | 1 | 1 | |||||
| Орех М | Гайка М20 | 1 | 1 | |||||
| Орех М | Гайка М27 | 8 | 8 | |||||
| Болт Mx | Болт М27х105 | 4 | 4 | |||||
| Трубопровод | АФНИ.302317.001 | 1 | 1 | |||||
| Болт Mx | Болт 4М8х12 | 1 | 1 | |||||
| Шайба Г | Шайба 8.65Г | 1 | 1 | |||||
| Палец | АФНИ.301623.002 | 1 | 1 |
