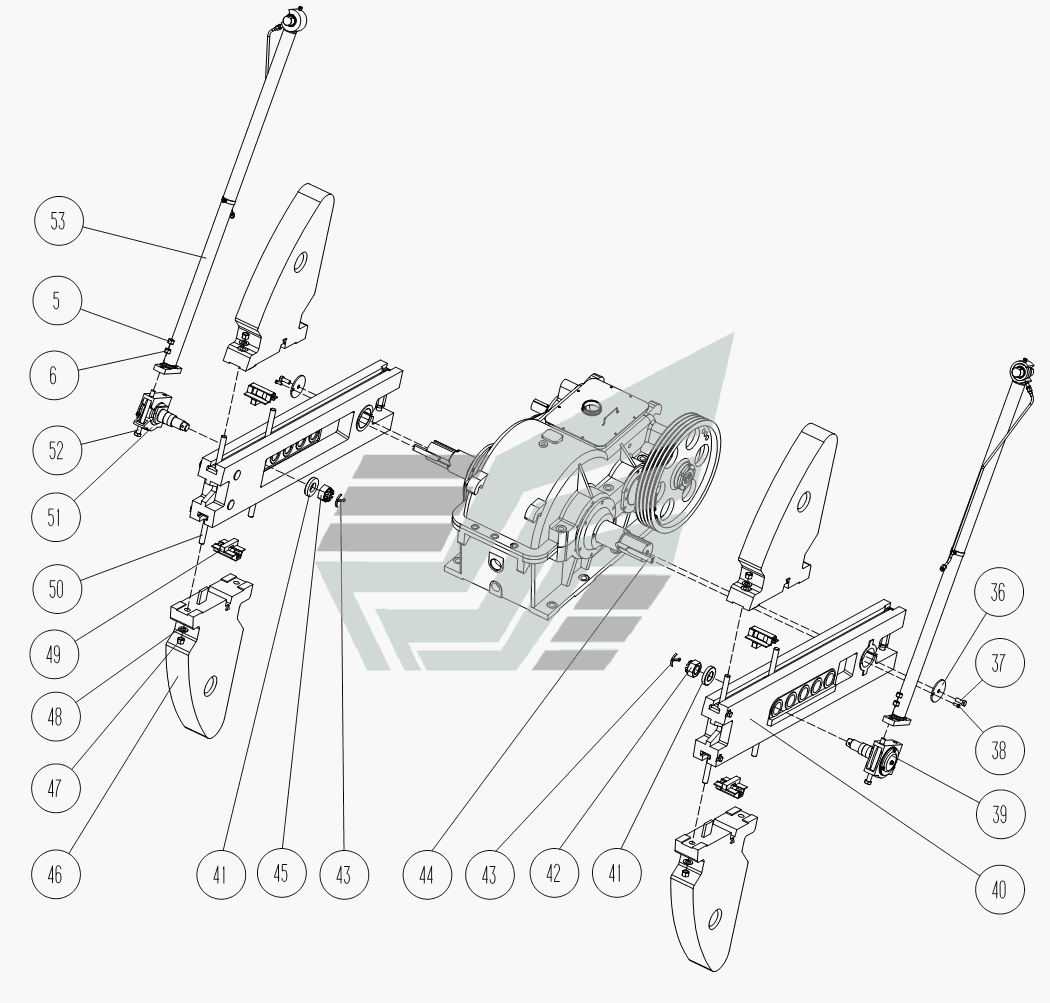

Крепление шатунов, кривошипов и противовесов
100%
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
АФНИ.758491.023
Количество на модель
2
№
36
Название детали
Болт Mx
Заводской номер
Болт 3М20х50
Количество на модель
2
№
37
Название детали
Болт
Заводской номер
Болт 3М12х30
Количество на модель
38
№
38
Название детали
Нижняя головка шатуна в сборе
Заводской номер
ДПКР.304593.002-01
Количество на модель
1
№
39
Название детали
Кривошип в сборе
Заводской номер
АФНИ.304514.001
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
АФНИ.758491.011
Количество на модель
2
№
41
Название детали
Гайка корончатая
Заводской номер
ДПКР.758411.001-01
Количество на модель
1
№
42
Название детали
Шплинт 10x71
Заводской номер
Шплинт 10x71
Количество на модель
2
№
43
Название детали
шпонка
Заводской номер
ДПКР.758562.002
Количество на модель
2
№
44
Название детали
Гайка корончатая
Заводской номер
ДПКР.758411.001
Количество на модель
1
№
45
Название детали
Противовес в сборе
Заводской номер
ДПКР.304336.003
Количество на модель
4
№
46
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
16
№
47
Название детали
Шайба А
Заводской номер
Шайба А30
Количество на модель
8
№
48
Название детали
Механизм перемещения
Заводской номер
АФНИ.303333.001-01
Количество на модель
4
№
49
Название детали
Болт Mx
Заводской номер
ДПКР.758111.004
Количество на модель
8
№
50
Название детали
Нижняя головка шатуна в сборе
Заводской номер
ДПКР.304593.002
Количество на модель
1
№
51
Название детали
Болт Mx
Заводской номер
ДПКР.758121.017
Количество на модель
4
№
52
Название детали
Кривошип в сборе
Заводской номер
АФНИ.304513.002
Количество на модель
2
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 5 | Орех М | Гайка М24 | 4 | 4 | 5 | |||
| 36 | Шайба | АФНИ.758491.023 | 2 | 2 | 36 | |||
| 37 | Болт Mx | Болт 3М20х50 | 2 | 2 | 37 | |||
| 38 | Болт | Болт 3М12х30 | 38 | 38 | 38 | |||
| 39 | Нижняя головка шатуна в сборе | ДПКР.304593.002-01 | 1 | 1 | 39 | |||
| 40 | Кривошип в сборе | АФНИ.304514.001 | 2 | 2 | 40 | |||
| 41 | Шайба | АФНИ.758491.011 | 2 | 2 | 41 | |||
| 42 | Гайка корончатая | ДПКР.758411.001-01 | 1 | 1 | 42 | |||
| 43 | Шплинт 10x71 | Шплинт 10x71 | 2 | 2 | 43 | |||
| 44 | шпонка | ДПКР.758562.002 | 2 | 2 | 44 | |||
| 45 | Гайка корончатая | ДПКР.758411.001 | 1 | 1 | 45 | |||
| 46 | Противовес в сборе | ДПКР.304336.003 | 4 | 4 | 46 | |||
| 47 | Гайка | Гайка М30 | 16 | 16 | 47 | |||
| 48 | Шайба А | Шайба А30 | 8 | 8 | 48 | |||
| 49 | Механизм перемещения | АФНИ.303333.001-01 | 4 | 4 | 49 | |||
| 50 | Болт Mx | ДПКР.758111.004 | 8 | 8 | 50 | |||
| 51 | Нижняя головка шатуна в сборе | ДПКР.304593.002 | 1 | 1 | 51 | |||
| 52 | Болт Mx | ДПКР.758121.017 | 4 | 4 | 52 | |||
| 53 | Кривошип в сборе | АФНИ.304513.002 | 2 | 2 | 53 |
