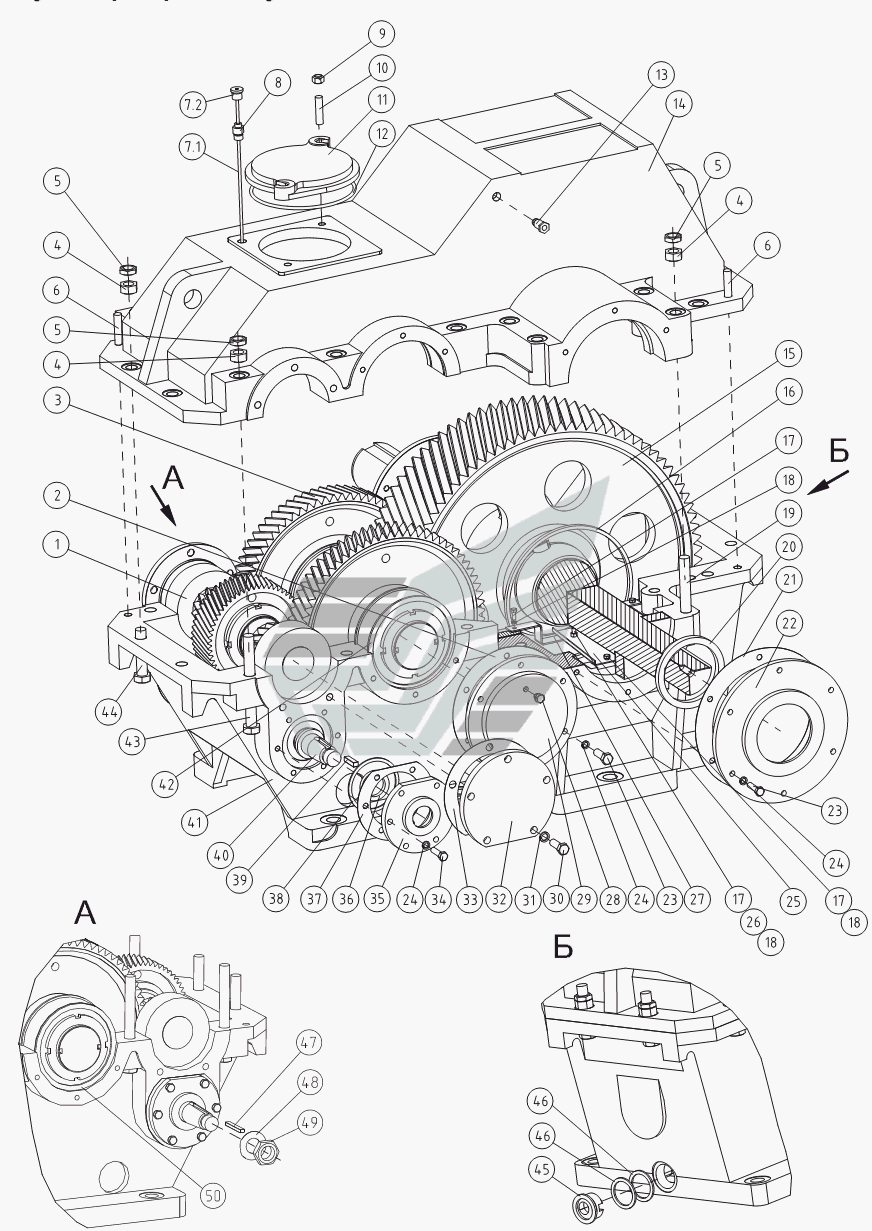

Редуктор трехступенчатый Т Т.-
100%
Название детали
КОЛЬЦО
Заводской номер
Т.20.00.24
Количество на модель
1
№
Название детали
Манжета - x
Заводской номер
Манжета 1.2-50х70-1
Количество на модель
4
№
Название детали
Крышка
Заводской номер
Т.20.00.02
Количество на модель
2
№
Название детали
Болт
Заводской номер
Болт М12х60
Количество на модель
6
№
Название детали
прокладка
Заводской номер
Т.20.00.08
Количество на модель
2
№
Название детали
Крышка
Заводской номер
Т.20.00.03
Количество на модель
2
№
Название детали
Шайба Г
Заводской номер
Шайба 16. 65Г
Количество на модель
10
№
Название детали
Болт М16х45
Заводской номер
Болт М16х45
Количество на модель
10
№
Название детали
Крышка
Заводской номер
Т.20.00.05
Количество на модель
2
№
Название детали
Пробка
Заводской номер
ДПКР.758121.004
Количество на модель
2
№
Название детали
Перемычка
Заводской номер
Т.20.00.12
Количество на модель
2
№
Название детали
Гайка М8
Заводской номер
Гайка М8
Количество на модель
2
№
Название детали
прокладка
Заводской номер
Т.20.00.07
Количество на модель
2
№
Название детали
КОЛЬЦО
Заводской номер
Т.20.00.16
Количество на модель
1
№
Название детали
Гайка Mx
Заводской номер
Гайка 2М36х3
Количество на модель
2
№
Название детали
Стопорная шайба
Заводской номер
Т.20.00.01
Количество на модель
2
№
Название детали
Шпонка хх
Заводской номер
Шпонка 2-12х8х80
Количество на модель
1
№
Название детали
прокладка
Заводской номер
Т.10.00.14
Количество на модель
2
№
Название детали
Пробка
Заводской номер
АФНИ.713514.001
Количество на модель
1
№
Название детали
Болт Mx
Заводской номер
Болт М24х100
Количество на модель
6
№
Название детали
Болт Mx
Заводской номер
Болт М24х220
Количество на модель
6
№
Название детали
КОЛЬЦО
Заводской номер
Т.20.00.21
Количество на модель
1
№
Название детали
корпус
Заводской номер
Т.20.00.26
Количество на модель
1
№
Название детали
Вал входной
Заводской номер
Т.20.10.00-02
Количество на модель
1
№
Название детали
Шпонка хх
Заводской номер
Шпонка 2-12х11х45
Количество на модель
1
№
Название детали
Желоб
Заводской номер
Т.20.00.11
Количество на модель
2
№
Название детали
Шайба Г
Заводской номер
Шайба 12.65Г
Количество на модель
36
№
Название детали
Шпилька Мх
Заводской номер
Шпилька М16х45
Количество на модель
2
№
Название детали
Орех
Заводской номер
ТМ.10.00.18
Количество на модель
2
№
Название детали
Патрубок
Заводской номер
ТМ.10.00.11
Количество на модель
1
№
Название детали
Головка
Заводской номер
ТМ.10.60.01
Количество на модель
1
№
Название детали
Стержень
Заводской номер
Т.20.60.02
Количество на модель
1
№
Название детали
Игла масломерная
Заводской номер
Т.20.60.00
Количество на модель
1
№
Название детали
Штифт х
Заводской номер
Штифт 2.16х80
Количество на модель
2
№
Название детали
Орех М
Заводской номер
Гайка М24
Количество на модель
20
№
Название детали
Вал промежуточный
Заводской номер
Т.20.30.00
Количество на модель
1
№
Название детали
прокладка
Заводской номер
Т.20.00.09
Количество на модель
2
№
Название детали
Крышка люка
Заводской номер
ТМ.10.00.10
Количество на модель
1
№
Название детали
КОЛЬЦО
Заводской номер
ТМ.10.00.17
Количество на модель
1
№
Название детали
Болт
Заводской номер
Болт М12х45
Количество на модель
30
№
Название детали
Крышка
Заводской номер
Т.20.00.06
Количество на модель
2
№
Название детали
прокладка
Заводской номер
Т.20.00.10
Количество на модель
2
№
Название детали
Манжета - x
Заводской номер
Манжета 1.2-140х170-1
Количество на модель
2
№
Название детали
Шпилька Мх
Заводской номер
Шпилька М24х140
Количество на модель
8
№
Название детали
Шайба Г
Заводской номер
Шайба 8.65Г
Количество на модель
8
№
Название детали
Болт Mx
Заводской номер
Болт М8х20
Количество на модель
8
№
Название детали
КОЛЬЦО
Заводской номер
ТМ.10.00.30
Количество на модель
2
№
Название детали
Вал ведомый
Заводской номер
Т.20.40.00
Количество на модель
1
№
Название детали
Крышка
Заводской номер
Т.20.00.27
Количество на модель
1
№
Название детали
Сапун
Заводской номер
ТМ.10.00.12
Количество на модель
2
№
Название детали
Вал промежуточный
Заводской номер
Т.20.20.00-02
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| КОЛЬЦО | Т.20.00.24 | 1 | 1 | |||||
| Манжета - x | Манжета 1.2-50х70-1 | 4 | 4 | |||||
| Крышка | Т.20.00.02 | 2 | 2 | |||||
| Болт | Болт М12х60 | 6 | 6 | |||||
| прокладка | Т.20.00.08 | 2 | 2 | |||||
| Крышка | Т.20.00.03 | 2 | 2 | |||||
| Шайба Г | Шайба 16. 65Г | 10 | 10 | |||||
| Болт М16х45 | Болт М16х45 | 10 | 10 | |||||
| Крышка | Т.20.00.05 | 2 | 2 | |||||
| Пробка | ДПКР.758121.004 | 2 | 2 | |||||
| Перемычка | Т.20.00.12 | 2 | 2 | |||||
| Гайка М8 | Гайка М8 | 2 | 2 | |||||
| прокладка | Т.20.00.07 | 2 | 2 | |||||
| КОЛЬЦО | Т.20.00.16 | 1 | 1 | |||||
| Гайка Mx | Гайка 2М36х3 | 2 | 2 | |||||
| Стопорная шайба | Т.20.00.01 | 2 | 2 | |||||
| Шпонка хх | Шпонка 2-12х8х80 | 1 | 1 | |||||
| прокладка | Т.10.00.14 | 2 | 2 | |||||
| Пробка | АФНИ.713514.001 | 1 | 1 | |||||
| Болт Mx | Болт М24х100 | 6 | 6 | |||||
| Болт Mx | Болт М24х220 | 6 | 6 | |||||
| КОЛЬЦО | Т.20.00.21 | 1 | 1 | |||||
| корпус | Т.20.00.26 | 1 | 1 | |||||
| Вал входной | Т.20.10.00-02 | 1 | 1 | |||||
| Шпонка хх | Шпонка 2-12х11х45 | 1 | 1 | |||||
| Желоб | Т.20.00.11 | 2 | 2 | |||||
| Шайба Г | Шайба 12.65Г | 36 | 36 | |||||
| Шпилька Мх | Шпилька М16х45 | 2 | 2 | |||||
| Орех | ТМ.10.00.18 | 2 | 2 | |||||
| Патрубок | ТМ.10.00.11 | 1 | 1 | |||||
| Головка | ТМ.10.60.01 | 1 | 1 | |||||
| Стержень | Т.20.60.02 | 1 | 1 | |||||
| Игла масломерная | Т.20.60.00 | 1 | 1 | |||||
| Штифт х | Штифт 2.16х80 | 2 | 2 | |||||
| Орех М | Гайка М24 | 20 | 20 | |||||
| Вал промежуточный | Т.20.30.00 | 1 | 1 | |||||
| прокладка | Т.20.00.09 | 2 | 2 | |||||
| Крышка люка | ТМ.10.00.10 | 1 | 1 | |||||
| КОЛЬЦО | ТМ.10.00.17 | 1 | 1 | |||||
| Болт | Болт М12х45 | 30 | 30 | |||||
| Крышка | Т.20.00.06 | 2 | 2 | |||||
| прокладка | Т.20.00.10 | 2 | 2 | |||||
| Манжета - x | Манжета 1.2-140х170-1 | 2 | 2 | |||||
| Шпилька Мх | Шпилька М24х140 | 8 | 8 | |||||
| Шайба Г | Шайба 8.65Г | 8 | 8 | |||||
| Болт Mx | Болт М8х20 | 8 | 8 | |||||
| КОЛЬЦО | ТМ.10.00.30 | 2 | 2 | |||||
| Вал ведомый | Т.20.40.00 | 1 | 1 | |||||
| Крышка | Т.20.00.27 | 1 | 1 | |||||
| Сапун | ТМ.10.00.12 | 2 | 2 | |||||
| Вал промежуточный | Т.20.20.00-02 | 1 | 1 |
