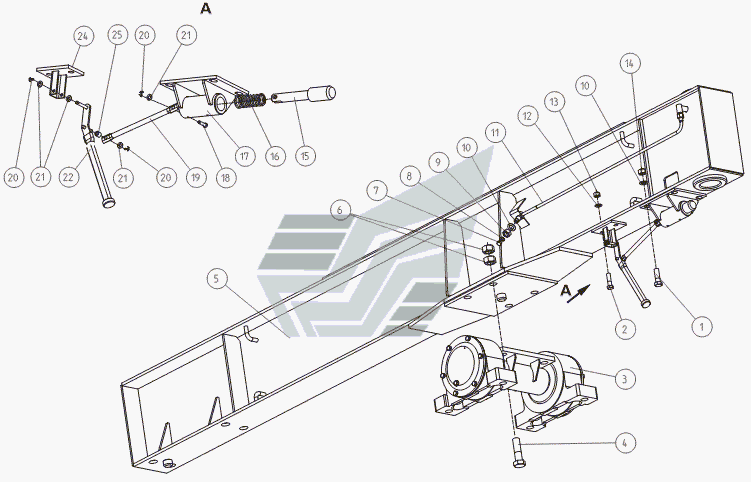

Балансир ДП80.02.00.00
100%
Название детали
Болт
Заводской номер
Болт М20х65
Количество на модель
4
№
1
Название детали
Болт М16х60
Заводской номер
Болт М16х60
Количество на модель
2
№
2
Название детали
Опора
Заводской номер
ДПКР.301321.002
Количество на модель
1
№
3
Название детали
Болт М30х110
Заводской номер
Болт М30х110
Количество на модель
4
№
4
Название детали
Тело балансира
Заводской номер
ДП80.02.01.00
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
Гайка М30
Количество на модель
8
№
6
Название детали
Пробка
Заводской номер
ДПКР.758121.004
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
ДПКР754152.002
Количество на модель
1
№
8
Название детали
Орех М
Заводской номер
Гайка М20
Количество на модель
1
№
9
Название детали
Шайба А
Заводской номер
Шайба А20
Количество на модель
5
№
10
Название детали
Трубопровод
Заводской номер
ДПКР.302556.001
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
Шайба А16
Количество на модель
2
№
12
Название детали
Орех М
Заводской номер
Гайка М16
Количество на модель
4
№
13
Название детали
Стопор
Заводской номер
ДПКР.711312.009
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
ДПКР753511.001
Количество на модель
1
№
16
Название детали
Корпус фиксатора
Заводской номер
ДП80.02.03.00
Количество на модель
1
№
17
Название детали
Вот
Заводской номер
ДПКР.715312.007
Количество на модель
1
№
18
Название детали
Стяжка
Заводской номер
АФНИ.743411.001
Количество на модель
1
№
19
Название детали
Шплинт х
Заводской номер
Шплинт 3,2х22
Количество на модель
3
№
20
Название детали
Шайба
Заводской номер
Шайба А10
Количество на модель
4
№
21
Название детали
Ручка
Заводской номер
АФНИ.303658.003
Количество на модель
1
№
22
Название детали
Опора
Заводской номер
ДП80.02.04.00
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
АФНИ.713141.011
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | Болт М20х65 | 4 | 4 | 1 | |||
| 2 | Болт М16х60 | Болт М16х60 | 2 | 2 | 2 | |||
| 3 | Опора | ДПКР.301321.002 | 1 | 1 | 3 | |||
| 4 | Болт М30х110 | Болт М30х110 | 4 | 4 | 4 | |||
| 5 | Тело балансира | ДП80.02.01.00 | 1 | 1 | 5 | |||
| 6 | Гайка | Гайка М30 | 8 | 8 | 6 | |||
| 7 | Пробка | ДПКР.758121.004 | 1 | 1 | 7 | |||
| 8 | Прокладка | ДПКР754152.002 | 1 | 1 | 8 | |||
| 9 | Орех М | Гайка М20 | 1 | 1 | 9 | |||
| 10 | Шайба А | Шайба А20 | 5 | 5 | 10 | |||
| 11 | Трубопровод | ДПКР.302556.001 | 1 | 1 | 11 | |||
| 12 | Шайба | Шайба А16 | 2 | 2 | 12 | |||
| 13 | Орех М | Гайка М16 | 4 | 4 | 13 | |||
| 15 | Стопор | ДПКР.711312.009 | 1 | 1 | 15 | |||
| 16 | Пружина | ДПКР753511.001 | 1 | 1 | 16 | |||
| 17 | Корпус фиксатора | ДП80.02.03.00 | 1 | 1 | 17 | |||
| 18 | Вот | ДПКР.715312.007 | 1 | 1 | 18 | |||
| 19 | Стяжка | АФНИ.743411.001 | 1 | 1 | 19 | |||
| 20 | Шплинт х | Шплинт 3,2х22 | 3 | 3 | 20 | |||
| 21 | Шайба | Шайба А10 | 4 | 4 | 21 | |||
| 22 | Ручка | АФНИ.303658.003 | 1 | 1 | 22 | |||
| 24 | Опора | ДП80.02.04.00 | 1 | 1 | 24 | |||
| 25 | Втулка | АФНИ.713141.011 | 1 | 1 | 25 |
