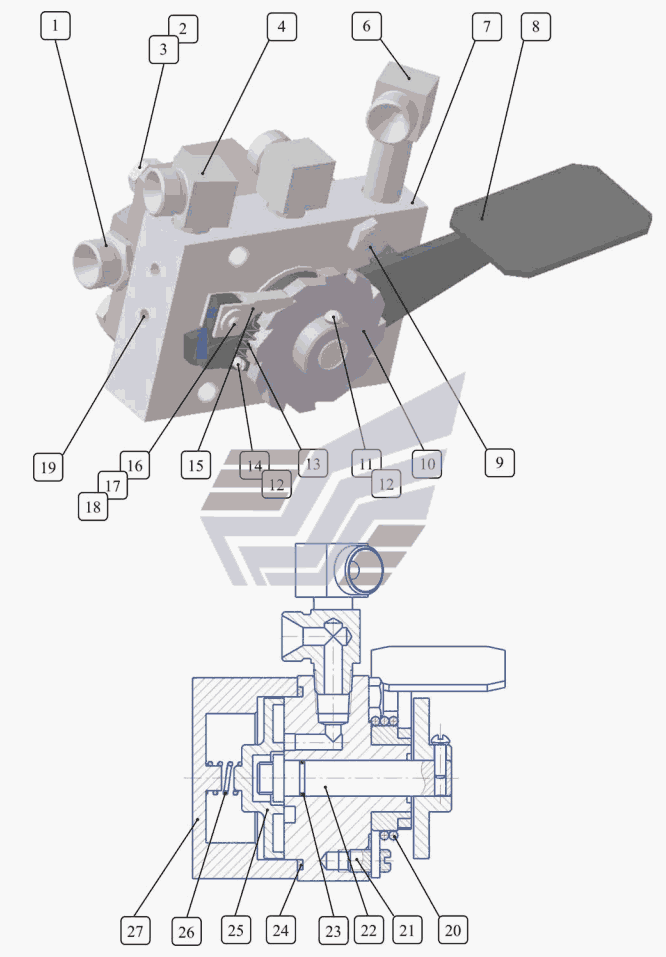

Пневматический клапан KP-AFNI.
100%
Название детали
Штуцер
Заводской номер
АФНИ.753136.018
Количество на модель
1
№
1
Название детали
Болт Mx
Заводской номер
Болт М10х50.56.019
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
Шайба 10.65Г.019
Количество на модель
4
№
3
Название детали
Штуцер
Заводской номер
АФНИ. 752212.008
Количество на модель
2
№
4
Название детали
Штуцер
Заводской номер
АФНИ. 752212.008-01
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
АФНИ.731173.005
Количество на модель
1
№
7
Название детали
Педаль
Заводской номер
АФНИ.303659.002
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
АФНИ.758121.018
Количество на модель
№
9
Название детали
Колесо храповое
Заводской номер
АФНИ.751882.001
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
Винт В.М5-6дх16.58.019
Количество на модель
1
№
11
Название детали
Шайба 5.65Г.019
Заводской номер
Шайба 5.65Г.019
Количество на модель
№
12
Название детали
Пружина
Заводской номер
АФНИ.753552.006
Количество на модель
1
№
13
Название детали
Винт
Заводской номер
АФНИ.758153.004
Количество на модель
1
№
14
Название детали
Собачка
Заводской номер
АФНИ.751884.002
Количество на модель
1
№
15
Название детали
Вот
Заводской номер
АФНИ.713312.005
Количество на модель
1
№
16
Название детали
Шайба А
Заводской номер
Шайба А6.04.0115
Количество на модель
1
№
17
Название детали
Шплинт х
Заводской номер
Шплинт 1,6х16.3.139
Количество на модель
1
№
18
Название детали
Заглушка
Заводской номер
АФНИ.758221.016
Количество на модель
№
19
Название детали
Пружина
Заводской номер
АФНИ.753571.004
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
АФНИ.758221.005
Количество на модель
1
№
21
Название детали
ВАЛ
Заводской номер
АФНИ.715414.005
Количество на модель
1
№
22
Название детали
Кольцо- -
Заводской номер
Кольцо 013-016-19-2-2
Количество на модель
1
№
23
Название детали
Кольцо- -
Заводской номер
Кольцо 069-075-36-2-2
Количество на модель
1
№
24
Название детали
Золотник
Заводской номер
АФНИ.752351.001
Количество на модель
1
№
25
Название детали
Пружина
Заводской номер
АФНИ.753513.012
Количество на модель
1
№
26
Название детали
Крышка
Заводской номер
АФНИ.735214.003
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | АФНИ.753136.018 | 1 | 1 | 1 | |||
| 2 | Болт Mx | Болт М10х50.56.019 | 4 | 4 | 2 | |||
| 3 | Шайба | Шайба 10.65Г.019 | 4 | 4 | 3 | |||
| 4 | Штуцер | АФНИ. 752212.008 | 2 | 2 | 4 | |||
| 6 | Штуцер | АФНИ. 752212.008-01 | 1 | 1 | 6 | |||
| 7 | корпус | АФНИ.731173.005 | 1 | 1 | 7 | |||
| 8 | Педаль | АФНИ.303659.002 | 1 | 1 | 8 | |||
| 9 | Болт | АФНИ.758121.018 | 9 | |||||
| 10 | Колесо храповое | АФНИ.751882.001 | 1 | 1 | 10 | |||
| 11 | Винт | Винт В.М5-6дх16.58.019 | 1 | 1 | 11 | |||
| 12 | Шайба 5.65Г.019 | Шайба 5.65Г.019 | 12 | |||||
| 13 | Пружина | АФНИ.753552.006 | 1 | 1 | 13 | |||
| 14 | Винт | АФНИ.758153.004 | 1 | 1 | 14 | |||
| 15 | Собачка | АФНИ.751884.002 | 1 | 1 | 15 | |||
| 16 | Вот | АФНИ.713312.005 | 1 | 1 | 16 | |||
| 17 | Шайба А | Шайба А6.04.0115 | 1 | 1 | 17 | |||
| 18 | Шплинт х | Шплинт 1,6х16.3.139 | 1 | 1 | 18 | |||
| 19 | Заглушка | АФНИ.758221.016 | 19 | |||||
| 20 | Пружина | АФНИ.753571.004 | 1 | 1 | 20 | |||
| 21 | Винт | АФНИ.758221.005 | 1 | 1 | 21 | |||
| 22 | ВАЛ | АФНИ.715414.005 | 1 | 1 | 22 | |||
| 23 | Кольцо- - | Кольцо 013-016-19-2-2 | 1 | 1 | 23 | |||
| 24 | Кольцо- - | Кольцо 069-075-36-2-2 | 1 | 1 | 24 | |||
| 25 | Золотник | АФНИ.752351.001 | 1 | 1 | 25 | |||
| 26 | Пружина | АФНИ.753513.012 | 1 | 1 | 26 | |||
| 27 | Крышка | АФНИ.735214.003 | 1 | 1 | 27 |
