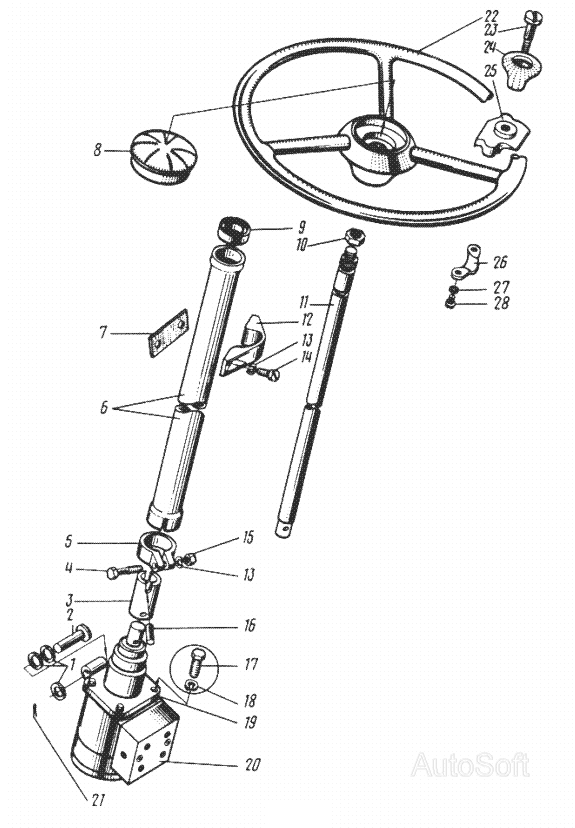

Управление рулевое
100%
Название детали
Управление рулевое
Заводской номер
205.00.04.000
Количество на модель
1
№
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 16.01.019 ГОСТ9649-78]
Количество на модель
3
№
1
Название детали
Ось вх.Цхр ГОСТ
Заводской номер
[Ось 6-16В12х60.20.Ц9хр ГОСТ9650-80]
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
205.00.04.004
Количество на модель
1
№
3
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М8-6gх45.58.019 ГОСТ7798-70]
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
205.00.04.003
Количество на модель
1
№
5
Название детали
Труба
Заводской номер
205.00.04.008
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
205.00.04.002
Количество на модель
1
№
7
Название детали
Заглушка
Заводской номер
8ХЮ.322.043
Количество на модель
1
№
8
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 80104 ГОСТ7242-81]
Количество на модель
1
№
9
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
[Гайка М16х1,5-6Н.04.019 ГОСТ5916-70]
Количество на модель
1
№
10
Название детали
ВАЛ
Заводской номер
205.00.04.010
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
205.00.04.006
Количество на модель
1
№
12
Название детали
Шайба 8.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8.65Г.019 ГОСТ6402-70]
Количество на модель
3
№
13
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М8-6gх25.58.019 ГОСТ17473-80]
Количество на модель
2
№
14
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М8-6Н.5.019 ГОСТ5915-70]
Количество на модель
1
№
15
Название детали
Штифт 8h8х ГОСТ
Заводской номер
[Штифт 8h8х30 ГОСТ3128-70]
Количество на модель
2
№
16
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М10-6gх16.58.019 ГОСТ7798-70]
Количество на модель
4
№
17
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 10.65Г.019 ГОСТ6402-70]
Количество на модель
4
№
18
Название детали
Опора
Заводской номер
205.00.04.005
Количество на модель
1
№
19
Название детали
Рулевой агрегат
Заводской номер
ХУ-85-011
Количество на модель
1
№
20
Название детали
Шплинт, ГОСТ
Заводской номер
[Шплинт 3,2x25.019 ГОСТ397-79]
Количество на модель
1
№
21
Название детали
Колесо рулевого
Заводской номер
66-3402015-А
Количество на модель
1
№
22
Название детали
Палец
Заводской номер
103К.00.02.007
Количество на модель
1
№
23
Название детали
Ручка
Заводской номер
103К.00.02.003
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
205.00.04.009
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
103К.00.02.004
Количество на модель
1
№
26
Название детали
Шайба 6.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Количество на модель
2
№
27
Название детали
Винт ВМ- х ГОСТ
Заводской номер
[Винт ВМ6-6gх14.58.019 ГОСТ17473-80]
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление рулевое | 205.00.04.000 | 1 | 1 | |||||
| 1 | Шайба ГОСТ | [Шайба 16.01.019 ГОСТ9649-78] | 3 | 3 | 1 | |||
| 2 | Ось вх.Цхр ГОСТ | [Ось 6-16В12х60.20.Ц9хр ГОСТ9650-80] | 1 | 1 | 2 | |||
| 3 | Втулка | 205.00.04.004 | 1 | 1 | 3 | |||
| 4 | Болт М- х ГОСТ | [Болт М8-6gх45.58.019 ГОСТ7798-70] | 1 | 1 | 4 | |||
| 5 | Хомут | 205.00.04.003 | 1 | 1 | 5 | |||
| 6 | Труба | 205.00.04.008 | 1 | 1 | 6 | |||
| 7 | прокладка | 205.00.04.002 | 1 | 1 | 7 | |||
| 8 | Заглушка | 8ХЮ.322.043 | 1 | 1 | 8 | |||
| 9 | Подшипник ГОСТ | [Подшипник 80104 ГОСТ7242-81] | 1 | 1 | 9 | |||
| 10 | Гайка Mx, N. ГОСТ | [Гайка М16х1,5-6Н.04.019 ГОСТ5916-70] | 1 | 1 | 10 | |||
| 11 | ВАЛ | 205.00.04.010 | 1 | 1 | 11 | |||
| 12 | Хомут | 205.00.04.006 | 1 | 1 | 12 | |||
| 13 | Шайба 8.65Г.019 ГОСТ6402-70 | [Шайба 8.65Г.019 ГОСТ6402-70] | 3 | 3 | 13 | |||
| 14 | Винт В.М- х ГОСТ | [Винт В.М8-6gх25.58.019 ГОСТ17473-80] | 2 | 2 | 14 | |||
| 15 | Гайка МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5915-70] | 1 | 1 | 15 | |||
| 16 | Штифт 8h8х ГОСТ | [Штифт 8h8х30 ГОСТ3128-70] | 2 | 2 | 16 | |||
| 17 | Болт М- х ГОСТ | [Болт М10-6gх16.58.019 ГОСТ7798-70] | 4 | 4 | 17 | |||
| 18 | Шайба Г. ГОСТ | [Шайба 10.65Г.019 ГОСТ6402-70] | 4 | 4 | 18 | |||
| 19 | Опора | 205.00.04.005 | 1 | 1 | 19 | |||
| 20 | Рулевой агрегат | ХУ-85-011 | 1 | 1 | 20 | |||
| 21 | Шплинт, ГОСТ | [Шплинт 3,2x25.019 ГОСТ397-79] | 1 | 1 | 21 | |||
| 22 | Колесо рулевого | 66-3402015-А | 1 | 1 | 22 | |||
| 23 | Палец | 103К.00.02.007 | 1 | 1 | 23 | |||
| 24 | Ручка | 103К.00.02.003 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 205.00.04.009 | 1 | 1 | 25 | |||
| 26 | Хомут | 103К.00.02.004 | 1 | 1 | 26 | |||
| 27 | Шайба 6.65Г.019 ГОСТ6402-70 | [Шайба 6.65Г.019 ГОСТ6402-70] | 2 | 2 | 27 | |||
| 28 | Винт ВМ- х ГОСТ | [Винт ВМ6-6gх14.58.019 ГОСТ17473-80] | 2 | 2 | 28 |
