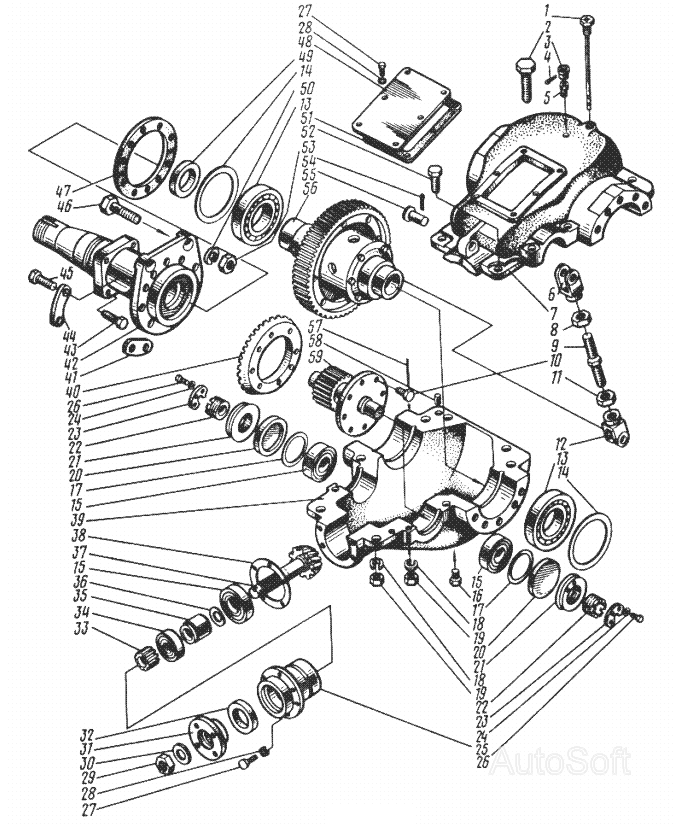

Мост ведущий-
100%
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 16.65Г.01.24 ГОСТ5415-70]
Количество на модель
10
№
Название детали
Мост ведущий
Заводской номер
205.02.00.000-01
Количество на модель
1
№
Название детали
прокладка
Заводской номер
203.02.01.013-01
Количество на модель
5
№
Название детали
прокладка
Заводской номер
203.02.01.013-02
Количество на модель
2
№
Название детали
прокладка
Заводской номер
203.02.01.014-01
Количество на модель
5
№
Название детали
прокладка
Заводской номер
203.02.01.014-02
Количество на модель
3
№
Название детали
Редуктор
Заводской номер
205.02.01.000-02
Количество на модель
1
№
Название детали
Маслоуказатель
Заводской номер
201.02.01.040
Количество на модель
1
№
1
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М16-6gх90.58.019 ГОСТ7796-70]
Количество на модель
6
№
2
Название детали
Шапка
Заводской номер
201.02.01.038
Количество на модель
1
№
3
Название детали
Шплинт ГОСТ
Заводской номер
[Шплинт 2x20.019 ГОСТ397-89]
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
201.02.01.039
Количество на модель
1
№
5
Название детали
Вилка
Заводской номер
203.02.00.014
Количество на модель
1
№
6
Название детали
Крышка
Заводской номер
205.02.01.021
Количество на модель
1
№
7
Название детали
Гайка Mx, N. ГОСТ
Заводской номер
[Гайка М20х1,5-6Н.5.019 ГОСТ5915-70]
Количество на модель
1
№
8
Название детали
Тяга
Заводской номер
203.02.00.013
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
203.02.01.049
Количество на модель
8
№
10
Название детали
Гайка MxH-H. ГОСТ
Заводской номер
[Гайка М20х1,5LН-6Н.5.019 ГОСТ5915-70]
Количество на модель
1
№
11
Название детали
Вилка
Заводской номер
203.02.00.016
Количество на модель
1
№
12
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 213 ГОСТ8338-75]
Количество на модель
2
№
13
Название детали
КОЛЬЦО
Заводской номер
205.02.01.003
Количество на модель
2
№
14
Название детали
Подшипник К ГОСТ
Заводской номер
[Подшипник 7606К ГОСТ333-79]
Количество на модель
3
№
15
Название детали
Пробка КГ".кп. ОСТ-
Заводской номер
[Пробка КГ3/8".10кп.019 ОСТ23.1.117-83]
Количество на модель
1
№
16
Название детали
Кольцо- - ГОСТ
Заводской номер
[Кольцо 064-070-36-2-2 ГОСТ18829-73]
Количество на модель
2
№
17
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 16.65Г.01.24 ГОСТ6402-70]
Количество на модель
10
№
18
Название детали
Орехов М.Н.
Заводской номер
[Гайка М16-6Н.5.019]
Количество на модель
№
19
Название детали
Крышка
Заводской номер
205.02.01.017
Количество на модель
2
№
20
Название детали
Орех
Заводской номер
205.02.01.014
Количество на модель
2
№
21
Название детали
Винт
Заводской номер
205.02.01.015
Количество на модель
2
№
22
Название детали
Стопор
Заводской номер
205.02.01.016
Количество на модель
2
№
23
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 6.65Г.01.24 ГОСТ6402-70]
Количество на модель
4
№
24
Название детали
Стакан
Заводской номер
203.02.01.011
Количество на модель
1
№
25
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М6-6gх14.58.019 ГОСТ7796-70]
Количество на модель
4
№
26
Название детали
Болт М8-6gх20.58.019 ГОСТ7796-70
Заводской номер
[Болт М8-6gх20.58.019 ГОСТ7796-70]
Количество на модель
11
№
27
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 8.65Г.01.24 ГОСТ6402-70]
Количество на модель
11
№
28
Название детали
Гайка Mx
Заводской номер
362048-02
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
203.02.01.048
Количество на модель
1
№
30
Название детали
Фланец
Заводской номер
203.02.01.035
Количество на модель
1
№
31
Название детали
Манжета - ГОСТ
Заводской номер
[Манжета 1.1-50x70-2 ГОСТ8752-79]
Количество на модель
1
№
32
Название детали
Втулка
Заводской номер
201.02.01.034
Количество на модель
1
№
33
Название детали
Подшипник ГОСТ
Заводской номер
[Подшипник 7605 ГОСТ333-79]
Количество на модель
1
№
34
Название детали
Втулка
Заводской номер
203.02.01.012
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
203.02.01.014
Количество на модель
1
№
36
Название детали
Шестерня ведущая
Заводской номер
408-2402017-01
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
203.02.01.013
Количество на модель
1
№
38
Название детали
корпус
Заводской номер
205.02.01.022
Количество на модель
1
№
39
Название детали
Шестерня ведомая
Заводской номер
408-2402060-01
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
203.02.01.037
Количество на модель
8
№
41
Название детали
Кожух
Заводской номер
203.02.01.010-02
Количество на модель
2
№
42
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М12-6gх45.58.019 ГОСТ7798-70]
Количество на модель
8
№
43
Название детали
Шайба
Заводской номер
203.02.01.033
Количество на модель
2
№
44
Название детали
Болт М-Х. ГОСТ
Заводской номер
[Болт М16-6gх40.109.40Х.019 ГОСТ7798-70]
Количество на модель
20
№
45
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М20-6gх60.58.019 ГОСТ7798-70]
Количество на модель
4
№
46
Название детали
прокладка
Заводской номер
203.02.01.018
Количество на модель
2
№
47
Название детали
Крышка
Заводской номер
205.02.01.024
Количество на модель
1
№
48
Название детали
Манжета - ГОСТ
Заводской номер
[Манжета 1.1-45x65-2 ГОСТ8752-79]
Количество на модель
2
№
49
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 20.65Г.01.24 ГОСТ6402-70]
Количество на модель
4
№
50
Название детали
прокладка
Заводской номер
205.02.01.023
Количество на модель
1
№
51
Название детали
Болт М-Х. ГОСТ
Заводской номер
[Болт М16-6gх45.109.40Х.019 ГОСТ7798-70]
Количество на модель
4
№
52
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М20-6Н.5.019 ГОСТ15521-70]
Количество на модель
4
№
53
Название детали
Шплинт ГОСТ
Заводской номер
[Шплинт 4x40.019 ГОСТ397-79]
Количество на модель
2
№
54
Название детали
Вот х.Ц ГОСТ
Заводской номер
[Ось 6-18h11х45.20.Ц9 ГОСТ9650-80]
Количество на модель
2
№
55
Название детали
Дифференциал
Заводской номер
203.02.01.020
Количество на модель
1
№
56
Название детали
Проволока кп (L=мм) ГОСТ
Заводской номер
[Проволока 1-08кп (L=900мм) ГОСТ17305-71]
Количество на модель
1
№
57
Название детали
Штифт 10m6х ГОСТ
Заводской номер
[Штифт 10m6х20 ГОСТ3128-70]
Количество на модель
2
№
58
Название детали
Вал- шестерня
Заводской номер
203.02.01.029
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба Г. ГОСТ | [Шайба 16.65Г.01.24 ГОСТ5415-70] | 10 | 10 | |||||
| Мост ведущий | 205.02.00.000-01 | 1 | 1 | |||||
| прокладка | 203.02.01.013-01 | 5 | 5 | |||||
| прокладка | 203.02.01.013-02 | 2 | 2 | |||||
| прокладка | 203.02.01.014-01 | 5 | 5 | |||||
| прокладка | 203.02.01.014-02 | 3 | 3 | |||||
| Редуктор | 205.02.01.000-02 | 1 | 1 | |||||
| 1 | Маслоуказатель | 201.02.01.040 | 1 | 1 | 1 | |||
| 2 | Болт М- х ГОСТ | [Болт М16-6gх90.58.019 ГОСТ7796-70] | 6 | 6 | 2 | |||
| 3 | Шапка | 201.02.01.038 | 1 | 1 | 3 | |||
| 4 | Шплинт ГОСТ | [Шплинт 2x20.019 ГОСТ397-89] | 1 | 1 | 4 | |||
| 5 | Трубка | 201.02.01.039 | 1 | 1 | 5 | |||
| 6 | Вилка | 203.02.00.014 | 1 | 1 | 6 | |||
| 7 | Крышка | 205.02.01.021 | 1 | 1 | 7 | |||
| 8 | Гайка Mx, N. ГОСТ | [Гайка М20х1,5-6Н.5.019 ГОСТ5915-70] | 1 | 1 | 8 | |||
| 9 | Тяга | 203.02.00.013 | 1 | 1 | 9 | |||
| 10 | Болт | 203.02.01.049 | 8 | 8 | 10 | |||
| 11 | Гайка MxH-H. ГОСТ | [Гайка М20х1,5LН-6Н.5.019 ГОСТ5915-70] | 1 | 1 | 11 | |||
| 12 | Вилка | 203.02.00.016 | 1 | 1 | 12 | |||
| 13 | Подшипник ГОСТ | [Подшипник 213 ГОСТ8338-75] | 2 | 2 | 13 | |||
| 14 | КОЛЬЦО | 205.02.01.003 | 2 | 2 | 14 | |||
| 15 | Подшипник К ГОСТ | [Подшипник 7606К ГОСТ333-79] | 3 | 3 | 15 | |||
| 16 | Пробка КГ".кп. ОСТ- | [Пробка КГ3/8".10кп.019 ОСТ23.1.117-83] | 1 | 1 | 16 | |||
| 17 | Кольцо- - ГОСТ | [Кольцо 064-070-36-2-2 ГОСТ18829-73] | 2 | 2 | 17 | |||
| 18 | Шайба Г. ГОСТ | [Шайба 16.65Г.01.24 ГОСТ6402-70] | 10 | 10 | 18 | |||
| 19 | Орехов М.Н. | [Гайка М16-6Н.5.019] | 19 | |||||
| 20 | Крышка | 205.02.01.017 | 2 | 2 | 20 | |||
| 21 | Орех | 205.02.01.014 | 2 | 2 | 21 | |||
| 22 | Винт | 205.02.01.015 | 2 | 2 | 22 | |||
| 23 | Стопор | 205.02.01.016 | 2 | 2 | 23 | |||
| 24 | Шайба Г. ГОСТ | [Шайба 6.65Г.01.24 ГОСТ6402-70] | 4 | 4 | 24 | |||
| 25 | Стакан | 203.02.01.011 | 1 | 1 | 25 | |||
| 26 | Болт М- х ГОСТ | [Болт М6-6gх14.58.019 ГОСТ7796-70] | 4 | 4 | 26 | |||
| 27 | Болт М8-6gх20.58.019 ГОСТ7796-70 | [Болт М8-6gх20.58.019 ГОСТ7796-70] | 11 | 11 | 27 | |||
| 28 | Шайба Г. ГОСТ | [Шайба 8.65Г.01.24 ГОСТ6402-70] | 11 | 11 | 28 | |||
| 29 | Гайка Mx | 362048-02 | 1 | 1 | 29 | |||
| 30 | Шайба | 203.02.01.048 | 1 | 1 | 30 | |||
| 31 | Фланец | 203.02.01.035 | 1 | 1 | 31 | |||
| 32 | Манжета - ГОСТ | [Манжета 1.1-50x70-2 ГОСТ8752-79] | 1 | 1 | 32 | |||
| 33 | Втулка | 201.02.01.034 | 1 | 1 | 33 | |||
| 34 | Подшипник ГОСТ | [Подшипник 7605 ГОСТ333-79] | 1 | 1 | 34 | |||
| 35 | Втулка | 203.02.01.012 | 1 | 1 | 35 | |||
| 36 | прокладка | 203.02.01.014 | 1 | 1 | 36 | |||
| 37 | Шестерня ведущая | 408-2402017-01 | 1 | 1 | 37 | |||
| 38 | прокладка | 203.02.01.013 | 1 | 1 | 38 | |||
| 39 | корпус | 205.02.01.022 | 1 | 1 | 39 | |||
| 40 | Шестерня ведомая | 408-2402060-01 | 1 | 1 | 40 | |||
| 41 | Шайба | 203.02.01.037 | 8 | 8 | 41 | |||
| 42 | Кожух | 203.02.01.010-02 | 2 | 2 | 42 | |||
| 43 | Болт М- х ГОСТ | [Болт М12-6gх45.58.019 ГОСТ7798-70] | 8 | 8 | 43 | |||
| 44 | Шайба | 203.02.01.033 | 2 | 2 | 44 | |||
| 45 | Болт М-Х. ГОСТ | [Болт М16-6gх40.109.40Х.019 ГОСТ7798-70] | 20 | 20 | 45 | |||
| 46 | Болт М- х ГОСТ | [Болт М20-6gх60.58.019 ГОСТ7798-70] | 4 | 4 | 46 | |||
| 47 | прокладка | 203.02.01.018 | 2 | 2 | 47 | |||
| 48 | Крышка | 205.02.01.024 | 1 | 1 | 48 | |||
| 49 | Манжета - ГОСТ | [Манжета 1.1-45x65-2 ГОСТ8752-79] | 2 | 2 | 49 | |||
| 50 | Шайба Г. ГОСТ | [Шайба 20.65Г.01.24 ГОСТ6402-70] | 4 | 4 | 50 | |||
| 51 | прокладка | 205.02.01.023 | 1 | 1 | 51 | |||
| 52 | Болт М-Х. ГОСТ | [Болт М16-6gх45.109.40Х.019 ГОСТ7798-70] | 4 | 4 | 52 | |||
| 53 | Гайка МН. ГОСТ | [Гайка М20-6Н.5.019 ГОСТ15521-70] | 4 | 4 | 53 | |||
| 54 | Шплинт ГОСТ | [Шплинт 4x40.019 ГОСТ397-79] | 2 | 2 | 54 | |||
| 55 | Вот х.Ц ГОСТ | [Ось 6-18h11х45.20.Ц9 ГОСТ9650-80] | 2 | 2 | 55 | |||
| 56 | Дифференциал | 203.02.01.020 | 1 | 1 | 56 | |||
| 57 | Проволока кп (L=мм) ГОСТ | [Проволока 1-08кп (L=900мм) ГОСТ17305-71] | 1 | 1 | 57 | |||
| 58 | Штифт 10m6х ГОСТ | [Штифт 10m6х20 ГОСТ3128-70] | 2 | 2 | 58 | |||
| 59 | Вал- шестерня | 203.02.01.029 | 1 | 1 | 59 |
