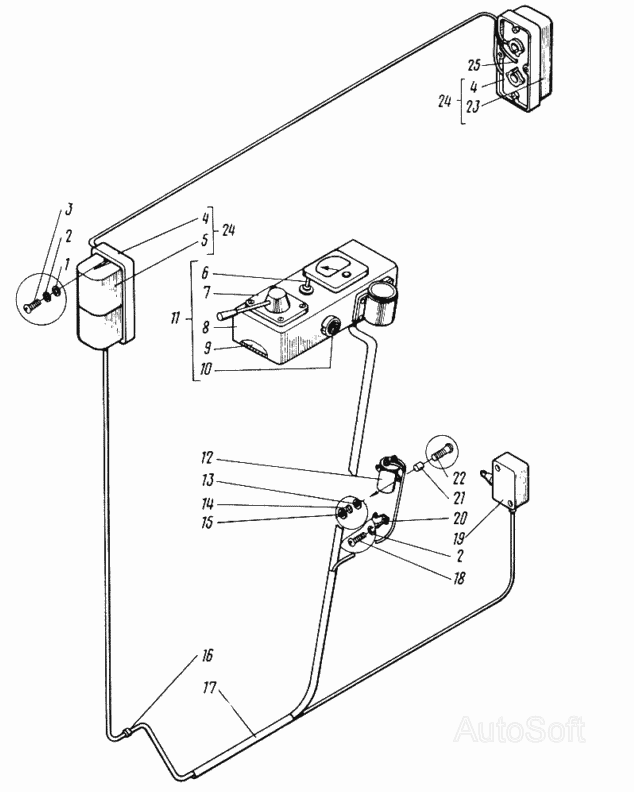

Аппаратура светосигнальная ДИБМ.
100%
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 4.65Г.019 ГОСТ17473-80]
Количество на модель
10
№
Название детали
Переключатель ПКУЗ- С УМ ТУ- -
Заводской номер
[Переключатель ПКУЗ-64С 2001У2М ТУ16-642.046-86]
Количество на модель
№
Название детали
Аппаратура светосигнальная
Заводской номер
ДИБМ.453759.001
Количество на модель
1
№
1
Название детали
Шайба .Ст ГОСТ
Заводской номер
[Шайба 4.02.Ст3.019 ГОСТ11371-78]
Количество на модель
4
№
2
Название детали
Винт ВМ- х ГОСТ
Заводской номер
[Винт ВМ4-6gх16.58.019 ГОСТ17473-80]
Количество на модель
4
№
3
Название детали
корпус
Заводской номер
1636.01.03.010
Количество на модель
2
№
4
Название детали
Фонарь задний левый ФП- Э ТУ-
Заводской номер
[Фонарь задний левый ФП209-Э ТУ37.003.230-76]
Количество на модель
1
№
5
Название детали
Тумблер PTV
Заводской номер
АГО-360.202ТУ
Количество на модель
1
№
6
Название детали
Переключатель ПКУЗ- С УМ ТУ- -
Заводской номер
[Переключатель ПКУЗ-64С 0102У2М ТУ16-642.046-86]
Количество на модель
1
№
7
Название детали
корпус
Заводской номер
ДИБМ.301112.004
Количество на модель
1
№
8
Название детали
Дно
Заводской номер
205.11.03.050
Количество на модель
№
9
Название детали
Дно
Заводской номер
205.11.03.040
Количество на модель
1
№
9
Название детали
Выключатель ПЕ- УХЛЗ исп. "П" ТУ- -
Заводской номер
[Выключатель ПЕ171-УХЛЗ ТУ16-526.408-82]
Количество на модель
1
№
10
Название детали
Панель приборов
Заводской номер
ДИБМ.454367.001-02
Количество на модель
№
11
Название детали
Панель приборов
Заводской номер
ДИБМ.454367.001
Количество на модель
1
№
11
Название детали
Прерыватель указателя поворота РС ТУ-
Заводской номер
[Прерыватель указателя поворота РС427 ТУ37.453.010-78]
Количество на модель
1
№
12
Название детали
Шайба .Ст ГОСТ
Заводской номер
[Шайба 6.02.Ст2.019 ГОСТ11371-78]
Количество на модель
2
№
13
Название детали
Шайба 6.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Количество на модель
2
№
14
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М6-6Н.5.019 ГОСТ5927-70]
Количество на модель
2
№
15
Название детали
Втулка ГОСТ
Заводской номер
[Втулка 8-10 ГОСТ19421-74]
Количество на модель
4
№
16
Название детали
Жгут
Заводской номер
ДИБМ.453765.001
Количество на модель
1
№
17
Название детали
Винт ВМ- х ГОСТ
Заводской номер
[Винт ВМ4-6gх10.58.019 ГОСТ17473-80]
Количество на модель
2
№
18
Название детали
Микропереключатель МП ЛУ исп.ПА ТУ- -
Заводской номер
[Микропереключатель МП1313 ЛУ2 исп.ПА ТУ16-526.329-78]
Количество на модель
1
№
19
Название детали
Скоба
Заводской номер
201Б.01.00.002
Количество на модель
2
№
20
Название детали
Труба (L=мм) 10x1 ГОСТ, В ГОСТ
Заводской номер
[Труба (L=9мм) 10x1 ГОСТ8734-75, В20 ГОСТ8733-74]
Количество на модель
2
№
21
Название детали
Винт ВМ- х ГОСТ
Заводской номер
[Винт ВМ6-6gх20.58.019 ГОСТ17473-80]
Количество на модель
2
№
22
Название детали
Фонарь задний правый ФПБ- Э ТУ-
Заводской номер
[Фонарь задний правый ФП209Б-Э ТУ37.003.230-76]
Количество на модель
1
№
23
Название детали
Фонарь
Заводской номер
1636.01.03.000
Количество на модель
2
№
24
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В1.М3-6gх12.58.019 ГОСТ17473-80]
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба Г. ГОСТ | [Шайба 4.65Г.019 ГОСТ17473-80] | 10 | 10 | |||||
| Переключатель ПКУЗ- С УМ ТУ- - | [Переключатель ПКУЗ-64С 2001У2М ТУ16-642.046-86] | |||||||
| 1 | Аппаратура светосигнальная | ДИБМ.453759.001 | 1 | 1 | 1 | |||
| 2 | Шайба .Ст ГОСТ | [Шайба 4.02.Ст3.019 ГОСТ11371-78] | 4 | 4 | 2 | |||
| 3 | Винт ВМ- х ГОСТ | [Винт ВМ4-6gх16.58.019 ГОСТ17473-80] | 4 | 4 | 3 | |||
| 4 | корпус | 1636.01.03.010 | 2 | 2 | 4 | |||
| 5 | Фонарь задний левый ФП- Э ТУ- | [Фонарь задний левый ФП209-Э ТУ37.003.230-76] | 1 | 1 | 5 | |||
| 6 | Тумблер PTV | АГО-360.202ТУ | 1 | 1 | 6 | |||
| 7 | Переключатель ПКУЗ- С УМ ТУ- - | [Переключатель ПКУЗ-64С 0102У2М ТУ16-642.046-86] | 1 | 1 | 7 | |||
| 8 | корпус | ДИБМ.301112.004 | 1 | 1 | 8 | |||
| 9 | Дно | 205.11.03.050 | 9 | |||||
| 9 | Дно | 205.11.03.040 | 1 | 1 | 9 | |||
| 10 | Выключатель ПЕ- УХЛЗ исп. "П" ТУ- - | [Выключатель ПЕ171-УХЛЗ ТУ16-526.408-82] | 1 | 1 | 10 | |||
| 11 | Панель приборов | ДИБМ.454367.001-02 | 11 | |||||
| 11 | Панель приборов | ДИБМ.454367.001 | 1 | 1 | 11 | |||
| 12 | Прерыватель указателя поворота РС ТУ- | [Прерыватель указателя поворота РС427 ТУ37.453.010-78] | 1 | 1 | 12 | |||
| 13 | Шайба .Ст ГОСТ | [Шайба 6.02.Ст2.019 ГОСТ11371-78] | 2 | 2 | 13 | |||
| 14 | Шайба 6.65Г.019 ГОСТ6402-70 | [Шайба 6.65Г.019 ГОСТ6402-70] | 2 | 2 | 14 | |||
| 15 | Гайка МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5927-70] | 2 | 2 | 15 | |||
| 16 | Втулка ГОСТ | [Втулка 8-10 ГОСТ19421-74] | 4 | 4 | 16 | |||
| 17 | Жгут | ДИБМ.453765.001 | 1 | 1 | 17 | |||
| 18 | Винт ВМ- х ГОСТ | [Винт ВМ4-6gх10.58.019 ГОСТ17473-80] | 2 | 2 | 18 | |||
| 19 | Микропереключатель МП ЛУ исп.ПА ТУ- - | [Микропереключатель МП1313 ЛУ2 исп.ПА ТУ16-526.329-78] | 1 | 1 | 19 | |||
| 20 | Скоба | 201Б.01.00.002 | 2 | 2 | 20 | |||
| 21 | Труба (L=мм) 10x1 ГОСТ, В ГОСТ | [Труба (L=9мм) 10x1 ГОСТ8734-75, В20 ГОСТ8733-74] | 2 | 2 | 21 | |||
| 22 | Винт ВМ- х ГОСТ | [Винт ВМ6-6gх20.58.019 ГОСТ17473-80] | 2 | 2 | 22 | |||
| 23 | Фонарь задний правый ФПБ- Э ТУ- | [Фонарь задний правый ФП209Б-Э ТУ37.003.230-76] | 1 | 1 | 23 | |||
| 24 | Фонарь | 1636.01.03.000 | 2 | 2 | 24 | |||
| 25 | Винт В.М- х ГОСТ | [Винт В1.М3-6gх12.58.019 ГОСТ17473-80] | 2 | 2 | 25 |
