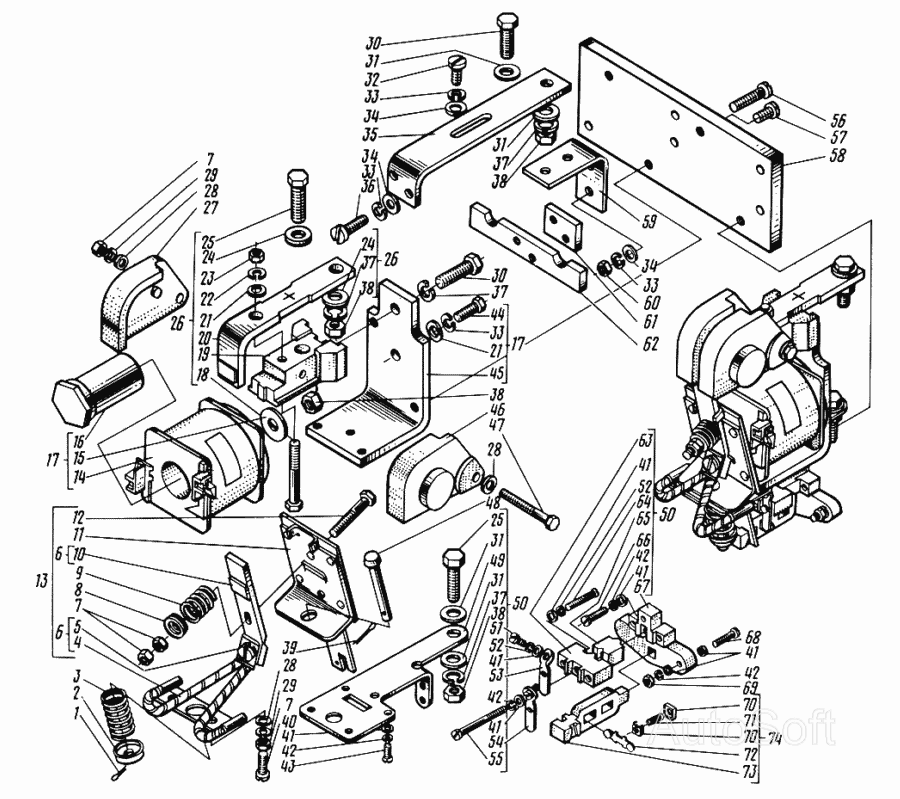

Контактор КМ
100%
Название детали
Шайба 6Т.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 6Т.65Г.019 ГОСТ6402-70]
Количество на модель
№
Название детали
Контактор КМ
Заводской номер
ДИБШ.644423.008-38
Количество на модель
1
№
Название детали
Шплинт ГОСТ
Заводской номер
[Шплинт 2x12.00.016 ГОСТ397-79]
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
ДИБШ.711141.019-02
Количество на модель
2
№
2
Название детали
Пружина
Заводской номер
ДИБШ.753511.009
Количество на модель
2
№
3
Название детали
Соединение гибкое
Заводской номер
ДИБШ.685617.022
Количество на модель
2
№
4
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М6-6gх12.48.019 ГОСТ1491-80]
Количество на модель
2
№
5
Название детали
Контакт
Заводской номер
ДИБШ.685192.001
Количество на модель
№
6
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М5-6Н.5.016 ГОСТ5927-70]
Количество на модель
№
7
Название детали
Шайба
Заводской номер
ДИБШ.758493.002
Количество на модель
№
8
Название детали
Пружина
Заводской номер
ДИБШ.753511.005
Количество на модель
№
9
Название детали
Контакт
Заводской номер
ДИБШ.685192.006
Количество на модель
№
10
Название детали
Якорь
Заводской номер
ДИБШ.684251.001
Количество на модель
№
11
Название детали
Болт
Заводской номер
ДИБШ.758121.017
Количество на модель
№
12
Название детали
Якорь
Заводской номер
ДИБШ.684251.010-04
Количество на модель
№
13
Название детали
Катушка
Заводской номер
ДИБШ.685452.010-12
Количество на модель
№
14
Название детали
Шайба
Заводской номер
ДИБШ.758491.019
Количество на модель
№
15
Название детали
Сердечник
Заводской номер
ДИБШ.757266.003
Количество на модель
№
16
Название детали
Система электромагнитная
Заводской номер
ДИБШ.684432.005-12
Количество на модель
№
17
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М6-6gх45.48.036 ГОСТ7795-70]
Количество на модель
№
18
Название детали
Колодка
Заводской номер
ДИБШ.733121.012
Количество на модель
№
19
Название детали
Контакт
Заводской номер
ДИБШ.685181.006
Количество на модель
№
20
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 6.01.016 ГОСТ11371-78]
Количество на модель
№
21
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 6.65Г.016 ГОСТ6402-70]
Количество на модель
№
22
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М6-6Н.5.016 ГОСТ5927-70]
Количество на модель
№
23
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 8.01.016 ГОСТ11371-78]
Количество на модель
№
24
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М8-6gх25.48.019 ГОСТ7796-70]
Количество на модель
№
25
Название детали
Колодка контактная
Заводской номер
ДИБШ.686462.005
Количество на модель
№
26
Название детали
Стенка
Заводской номер
ДИБШ.686444.005-01
Количество на модель
№
27
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 5.01.016 ГОСТ11371-78]
Количество на модель
№
28
Название детали
Шайба Г. ГОСТ
Заводской номер
[Шайба 5.65Г.016 ГОСТ6402-70]
Количество на модель
№
29
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М8-6gх25.48.019 ГОСТ7805-70]
Количество на модель
№
30
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 8.01.019 ГОСТ11371-78]
Количество на модель
№
31
Название детали
Шайба 6.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 6.65Г.019 ГОСТ6402-70]
Количество на модель
№
33
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 6.01.019 ГОСТ11371-78]
Количество на модель
№
34
Название детали
Угольник
Заводской номер
ДИБШ.745226.084
Количество на модель
№
35
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М6-6gх20.48.019 ГОСТ1491-80]
Количество на модель
№
36
Название детали
Шайба 8Т.65Г.019 ГОСТ6402-70
Заводской номер
[Шайба 8Т.65Г.019 ГОСТ6402-70]
Количество на модель
№
37
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М8-6Н.5.019 ГОСТ5927-70]
Количество на модель
№
38
Название детали
Шплинт, ГОСТ
Заводской номер
[Шплинт 2,5x20.00.016 ГОСТ397-79]
Количество на модель
№
39
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М5-6gх16.48.016 ГОСТ1491-80]
Количество на модель
№
40
Название детали
Шайба ГОСТ
Заводской номер
[Шайба 4.01.016 ГОСТ11371-78]
Количество на модель
№
41
Название детали
Шайба 4.65Г.016 ГОСТ6402-70
Заводской номер
[Шайба 4.65Г.016 ГОСТ6402-70]
Количество на модель
№
42
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх10.48.016 ГОСТ1491-80]
Количество на модель
№
43
Название детали
Болт М- х ГОСТ
Заводской номер
[Болт М6-6gх16.48.019 ГОСТ7805-70]
Количество на модель
№
44
Название детали
Ярмо
Заводской номер
ДИБШ.757254.005
Количество на модель
№
45
Название детали
Стенка
Заводской номер
ДИБШ.686444.005
Количество на модель
№
46
Название детали
Болт
Заводской номер
ДИБШ.758121.017-02
Количество на модель
№
47
Название детали
Пружинодержатель
Заводской номер
ДИБШ.715111.009-03
Количество на модель
№
48
Название детали
Кронштейн
Заводской номер
ДИБШ.734112.025
Количество на модель
№
49
Название детали
Кронштейн
Заводской номер
ДИБШ.301562.014-03
Количество на модель
№
50
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх8.48.016 ГОСТ1491-80]
Количество на модель
№
51
Название детали
Шайба Т.Г. ГОСТ
Заводской номер
[Шайба 4Т.65Г.016 ГОСТ6402-70]
Количество на модель
№
52
Название детали
Контакт
Заводской номер
5ТР.551.191
Количество на модель
№
53
Название детали
Контакт
Заводской номер
5ТР.551.199
Количество на модель
№
54
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх50.48.016 ГОСТ1491-80]
Количество на модель
№
55
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М6-6gх25.48.019 ГОСТ17475-80]
Количество на модель
№
56
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М6-6gх12.48.019 ГОСТ17475-80]
Количество на модель
№
57
Название детали
Панель
Заводской номер
ДИБШ.741122.079-01
Количество на модель
№
58
Название детали
Угольник
Заводской номер
ДИБШ.745216.024
Количество на модель
№
59
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М6-6Н.5.019 ГОСТ5927-70]
Количество на модель
№
60
Название детали
Планка
Заводской номер
ДИБШ.741132.094
Количество на модель
№
61
Название детали
Контакт
Заводской номер
ДИБШ.685181.003
Количество на модель
№
62
Название детали
Колодка
Заводской номер
8ТР.143.189
Количество на модель
№
63
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх25.48.016 ГОСТ17473-80]
Количество на модель
№
64
Название детали
Колодка
Заводской номер
8ТР.143.190
Количество на модель
№
65
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх16.48.016 ГОСТ1491-80]
Количество на модель
№
66
Название детали
Колодка
Заводской номер
8ТР.143.183
Количество на модель
№
67
Название детали
Винт В.М- х ГОСТ
Заводской номер
[Винт В.М4-6gх20.48.016 ГОСТ1491-80]
Количество на модель
№
68
Название детали
Гайка МН. ГОСТ
Заводской номер
[Гайка М4-6Н.5.016 ГОСТ5927-70]
Количество на модель
№
69
Название детали
Скоба
Заводской номер
8ТР.140.120-01
Количество на модель
№
70
Название детали
Пружина
Заводской номер
8ТР.281.213
Количество на модель
№
71
Название детали
Мостик
Заводской номер
5ТР.553.058
Количество на модель
№
72
Название детали
Траверс
Заводской номер
ДИБШ.734112.019
Количество на модель
№
73
Название детали
Траверс
Заводской номер
ДИБШ.301328.001-01
Количество на модель
№
74
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба 6Т.65Г.019 ГОСТ6402-70 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | |||||||
| Контактор КМ | ДИБШ.644423.008-38 | 1 | 1 | |||||
| 1 | Шплинт ГОСТ | [Шплинт 2x12.00.016 ГОСТ397-79] | 2 | 2 | 1 | |||
| 2 | Шайба | ДИБШ.711141.019-02 | 2 | 2 | 2 | |||
| 3 | Пружина | ДИБШ.753511.009 | 2 | 2 | 3 | |||
| 4 | Соединение гибкое | ДИБШ.685617.022 | 2 | 2 | 4 | |||
| 5 | Винт В.М- х ГОСТ | [Винт В.М6-6gх12.48.019 ГОСТ1491-80] | 2 | 2 | 5 | |||
| 6 | Контакт | ДИБШ.685192.001 | 6 | |||||
| 7 | Гайка МН. ГОСТ | [Гайка М5-6Н.5.016 ГОСТ5927-70] | 7 | |||||
| 8 | Шайба | ДИБШ.758493.002 | 8 | |||||
| 9 | Пружина | ДИБШ.753511.005 | 9 | |||||
| 10 | Контакт | ДИБШ.685192.006 | 10 | |||||
| 11 | Якорь | ДИБШ.684251.001 | 11 | |||||
| 12 | Болт | ДИБШ.758121.017 | 12 | |||||
| 13 | Якорь | ДИБШ.684251.010-04 | 13 | |||||
| 14 | Катушка | ДИБШ.685452.010-12 | 14 | |||||
| 15 | Шайба | ДИБШ.758491.019 | 15 | |||||
| 16 | Сердечник | ДИБШ.757266.003 | 16 | |||||
| 17 | Система электромагнитная | ДИБШ.684432.005-12 | 17 | |||||
| 18 | Болт М- х ГОСТ | [Болт М6-6gх45.48.036 ГОСТ7795-70] | 18 | |||||
| 19 | Колодка | ДИБШ.733121.012 | 19 | |||||
| 20 | Контакт | ДИБШ.685181.006 | 20 | |||||
| 21 | Шайба ГОСТ | [Шайба 6.01.016 ГОСТ11371-78] | 21 | |||||
| 22 | Шайба Г. ГОСТ | [Шайба 6.65Г.016 ГОСТ6402-70] | 22 | |||||
| 23 | Гайка МН. ГОСТ | [Гайка М6-6Н.5.016 ГОСТ5927-70] | 23 | |||||
| 24 | Шайба ГОСТ | [Шайба 8.01.016 ГОСТ11371-78] | 24 | |||||
| 25 | Болт М- х ГОСТ | [Болт М8-6gх25.48.019 ГОСТ7796-70] | 25 | |||||
| 26 | Колодка контактная | ДИБШ.686462.005 | 26 | |||||
| 27 | Стенка | ДИБШ.686444.005-01 | 27 | |||||
| 28 | Шайба ГОСТ | [Шайба 5.01.016 ГОСТ11371-78] | 28 | |||||
| 29 | Шайба Г. ГОСТ | [Шайба 5.65Г.016 ГОСТ6402-70] | 29 | |||||
| 30 | Болт М- х ГОСТ | [Болт М8-6gх25.48.019 ГОСТ7805-70] | 30 | |||||
| 31 | Шайба ГОСТ | [Шайба 8.01.019 ГОСТ11371-78] | 31 | |||||
| 33 | Шайба 6.65Г.019 ГОСТ6402-70 | [Шайба 6.65Г.019 ГОСТ6402-70] | 33 | |||||
| 34 | Шайба ГОСТ | [Шайба 6.01.019 ГОСТ11371-78] | 34 | |||||
| 35 | Угольник | ДИБШ.745226.084 | 35 | |||||
| 36 | Винт В.М- х ГОСТ | [Винт В.М6-6gх20.48.019 ГОСТ1491-80] | 36 | |||||
| 37 | Шайба 8Т.65Г.019 ГОСТ6402-70 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | 37 | |||||
| 38 | Гайка МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ5927-70] | 38 | |||||
| 39 | Шплинт, ГОСТ | [Шплинт 2,5x20.00.016 ГОСТ397-79] | 39 | |||||
| 40 | Винт В.М- х ГОСТ | [Винт В.М5-6gх16.48.016 ГОСТ1491-80] | 40 | |||||
| 41 | Шайба ГОСТ | [Шайба 4.01.016 ГОСТ11371-78] | 41 | |||||
| 42 | Шайба 4.65Г.016 ГОСТ6402-70 | [Шайба 4.65Г.016 ГОСТ6402-70] | 42 | |||||
| 43 | Винт В.М- х ГОСТ | [Винт В.М4-6gх10.48.016 ГОСТ1491-80] | 43 | |||||
| 44 | Болт М- х ГОСТ | [Болт М6-6gх16.48.019 ГОСТ7805-70] | 44 | |||||
| 45 | Ярмо | ДИБШ.757254.005 | 45 | |||||
| 46 | Стенка | ДИБШ.686444.005 | 46 | |||||
| 47 | Болт | ДИБШ.758121.017-02 | 47 | |||||
| 48 | Пружинодержатель | ДИБШ.715111.009-03 | 48 | |||||
| 49 | Кронштейн | ДИБШ.734112.025 | 49 | |||||
| 50 | Кронштейн | ДИБШ.301562.014-03 | 50 | |||||
| 51 | Винт В.М- х ГОСТ | [Винт В.М4-6gх8.48.016 ГОСТ1491-80] | 51 | |||||
| 52 | Шайба Т.Г. ГОСТ | [Шайба 4Т.65Г.016 ГОСТ6402-70] | 52 | |||||
| 53 | Контакт | 5ТР.551.191 | 53 | |||||
| 54 | Контакт | 5ТР.551.199 | 54 | |||||
| 55 | Винт В.М- х ГОСТ | [Винт В.М4-6gх50.48.016 ГОСТ1491-80] | 55 | |||||
| 56 | Винт В.М- х ГОСТ | [Винт В.М6-6gх25.48.019 ГОСТ17475-80] | 56 | |||||
| 57 | Винт В.М- х ГОСТ | [Винт В.М6-6gх12.48.019 ГОСТ17475-80] | 57 | |||||
| 58 | Панель | ДИБШ.741122.079-01 | 58 | |||||
| 59 | Угольник | ДИБШ.745216.024 | 59 | |||||
| 60 | Гайка МН. ГОСТ | [Гайка М6-6Н.5.019 ГОСТ5927-70] | 60 | |||||
| 61 | Планка | ДИБШ.741132.094 | 61 | |||||
| 62 | Контакт | ДИБШ.685181.003 | 62 | |||||
| 63 | Колодка | 8ТР.143.189 | 63 | |||||
| 64 | Винт В.М- х ГОСТ | [Винт В.М4-6gх25.48.016 ГОСТ17473-80] | 64 | |||||
| 65 | Колодка | 8ТР.143.190 | 65 | |||||
| 66 | Винт В.М- х ГОСТ | [Винт В.М4-6gх16.48.016 ГОСТ1491-80] | 66 | |||||
| 67 | Колодка | 8ТР.143.183 | 67 | |||||
| 68 | Винт В.М- х ГОСТ | [Винт В.М4-6gх20.48.016 ГОСТ1491-80] | 68 | |||||
| 69 | Гайка МН. ГОСТ | [Гайка М4-6Н.5.016 ГОСТ5927-70] | 69 | |||||
| 70 | Скоба | 8ТР.140.120-01 | 70 | |||||
| 71 | Пружина | 8ТР.281.213 | 71 | |||||
| 72 | Мостик | 5ТР.553.058 | 72 | |||||
| 73 | Траверс | ДИБШ.734112.019 | 73 | |||||
| 74 | Траверс | ДИБШ.301328.001-01 | 74 |
