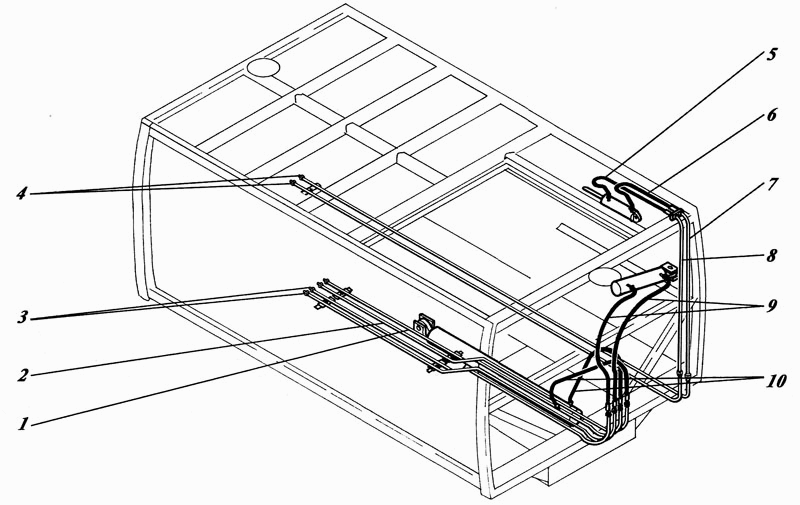

Монтаж гидросистемы на кузове
100%
Название детали
Трубка
Заводской номер
КО-440-2.16.30.400
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
КО-440-2.16.30.500
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
КО-440-4.26.30.500-01
Количество на модель
2
№
3
Название детали
Трубопровод
Заводской номер
КО-440-4.86.30.300-01
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
РВД-8.00.00.000-01
Количество на модель
1
№
5
Название детали
Рукав Мх
Заводской номер
РВД 78-30-650-У1
Количество на модель
1
№
5
Название детали
Рукав Мх
Заводской номер
РВД 78-30-450-У1
Количество на модель
1
№
6
Название детали
Рукав
Заводской номер
РВД-8.00.00.000
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
КО-440-4.86.30.100-03
Количество на модель
2
№
7
Название детали
Трубопровод
Заводской номер
КО-440-4.86.30.100-02
Количество на модель
2
№
8
Название детали
Рукав
Заводской номер
РВД-8.00.00.000-06
Количество на модель
2
№
9
Название детали
Рукав Мх
Заводской номер
РВД78-30-1650-У1
Количество на модель
2
№
9
Название детали
Рукав
Заводской номер
РВД-12.00.00.000-01
Количество на модель
1
№
10
Название детали
Рукав Мх
Заводской номер
РВД 12-21-650-У1
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | КО-440-2.16.30.400 | 1 | 1 | 1 | |||
| 2 | Трубка | КО-440-2.16.30.500 | 1 | 1 | 2 | |||
| 3 | Трубка | КО-440-4.26.30.500-01 | 2 | 2 | 3 | |||
| 4 | Трубопровод | КО-440-4.86.30.300-01 | 2 | 2 | 4 | |||
| 5 | Рукав | РВД-8.00.00.000-01 | 1 | 1 | 5 | |||
| 5 | Рукав Мх | РВД 78-30-650-У1 | 1 | 1 | 5 | |||
| 6 | Рукав Мх | РВД 78-30-450-У1 | 1 | 1 | 6 | |||
| 6 | Рукав | РВД-8.00.00.000 | 1 | 1 | 6 | |||
| 7 | Трубопровод | КО-440-4.86.30.100-03 | 2 | 2 | 7 | |||
| 8 | Трубопровод | КО-440-4.86.30.100-02 | 2 | 2 | 8 | |||
| 9 | Рукав | РВД-8.00.00.000-06 | 2 | 2 | 9 | |||
| 9 | Рукав Мх | РВД78-30-1650-У1 | 2 | 2 | 9 | |||
| 10 | Рукав | РВД-12.00.00.000-01 | 1 | 1 | 10 | |||
| 10 | Рукав Мх | РВД 12-21-650-У1 | 1 | 1 | 10 |
