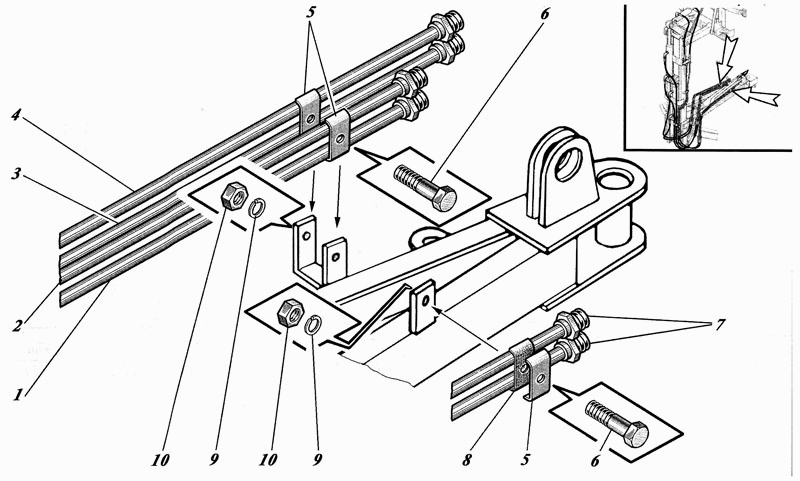

Монтаж гидросистемы на манипуляторе
100%
Название детали
Трубка
Заводской номер
КО-440-4.26.40.200
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
КО-440-4.26.40.200-01
Количество на модель
1
№
2
Название детали
Трубка
Заводской номер
КО-440-4.2640.100
Количество на модель
1
№
3
Название детали
Трубка
Заводской номер
КО-440-4.2640.100-01
Количество на модель
1
№
4
Название детали
Скоба
Заводской номер
КО-510.04.00.001
Количество на модель
3
№
5
Название детали
Болт
Заводской номер
7796 М8-6gх35.56.016
Количество на модель
3
№
6
Название детали
Трубка
Заводской номер
КО-440-2.16.40.150
Количество на модель
2
№
7
Название детали
Подкладка
Заводской номер
КО-440-4.26.20.013
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
6402 8.65Г.019
Количество на модель
3
№
9
Название детали
Орех
Заводской номер
5915 М8-6Н.5.016
Количество на модель
3
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | КО-440-4.26.40.200 | 1 | 1 | 1 | |||
| 2 | Трубка | КО-440-4.26.40.200-01 | 1 | 1 | 2 | |||
| 3 | Трубка | КО-440-4.2640.100 | 1 | 1 | 3 | |||
| 4 | Трубка | КО-440-4.2640.100-01 | 1 | 1 | 4 | |||
| 5 | Скоба | КО-510.04.00.001 | 3 | 3 | 5 | |||
| 6 | Болт | 7796 М8-6gх35.56.016 | 3 | 3 | 6 | |||
| 7 | Трубка | КО-440-2.16.40.150 | 2 | 2 | 7 | |||
| 8 | Подкладка | КО-440-4.26.20.013 | 1 | 1 | 8 | |||
| 9 | Шайба | 6402 8.65Г.019 | 3 | 3 | 9 | |||
| 10 | Орех | 5915 М8-6Н.5.016 | 3 | 3 | 10 |
