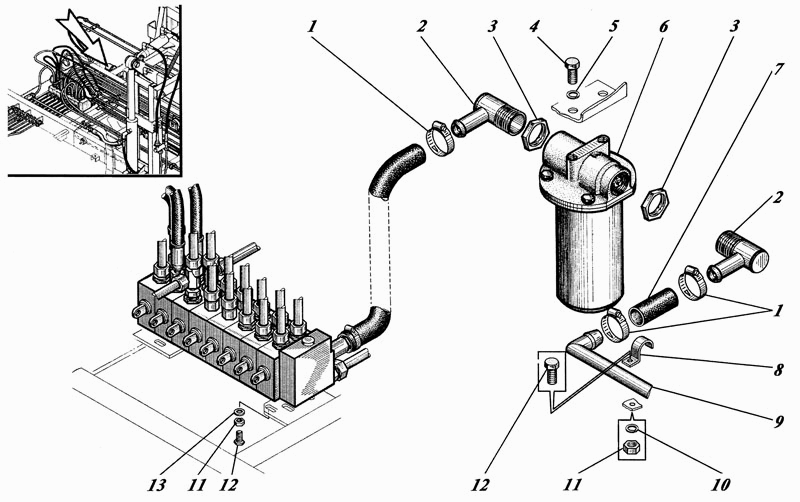

Монтаж гидросистемы на надрамнике
100%
Название детали
Хомут
Заводской номер
ТОRRОS S25-40/9С7W1
Количество на модель
3
№
1
Название детали
Угольник
Заводской номер
КО-507А-2.24.01.300-01
Количество на модель
2
№
2
Название детали
Контргайка
Заводской номер
КО-104А.03.00.026
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
7796 М12-6gх25.56.016
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
6402 12.65Г.019
Количество на модель
2
№
5
Название детали
Фильтр линейный
Заводской номер
КО-440.04.11.000
Количество на модель
1
№
6
Название детали
РУКА L= мм
Заводской номер
10362 22х32.1,47
Количество на модель
1
№
7
Название детали
Скоба
Заводской номер
У136.00.019-03
Количество на модель
1
№
8
Название детали
Труба
Заводской номер
КО-440-2.16.20.120
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6402 8.65Г.019
Количество на модель
14
№
10
Название детали
Орех
Заводской номер
5915 М8-6Н.5.016
Количество на модель
10
№
11
Название детали
Болт
Заводской номер
7796 М8-6gх20.56.016
Количество на модель
8
№
12
Название детали
Шайба
Заводской номер
11371 С8.02.019
Количество на модель
12
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Хомут | ТОRRОS S25-40/9С7W1 | 3 | 3 | 1 | |||
| 2 | Угольник | КО-507А-2.24.01.300-01 | 2 | 2 | 2 | |||
| 3 | Контргайка | КО-104А.03.00.026 | 2 | 2 | 3 | |||
| 4 | Болт | 7796 М12-6gх25.56.016 | 2 | 2 | 4 | |||
| 5 | Шайба | 6402 12.65Г.019 | 2 | 2 | 5 | |||
| 6 | Фильтр линейный | КО-440.04.11.000 | 1 | 1 | 6 | |||
| 7 | РУКА L= мм | 10362 22х32.1,47 | 1 | 1 | 7 | |||
| 8 | Скоба | У136.00.019-03 | 1 | 1 | 8 | |||
| 9 | Труба | КО-440-2.16.20.120 | 1 | 1 | 9 | |||
| 10 | Шайба | 6402 8.65Г.019 | 14 | 14 | 10 | |||
| 11 | Орех | 5915 М8-6Н.5.016 | 10 | 10 | 11 | |||
| 12 | Болт | 7796 М8-6gх20.56.016 | 8 | 8 | 12 | |||
| 13 | Шайба | 11371 С8.02.019 | 12 | 12 | 13 |
