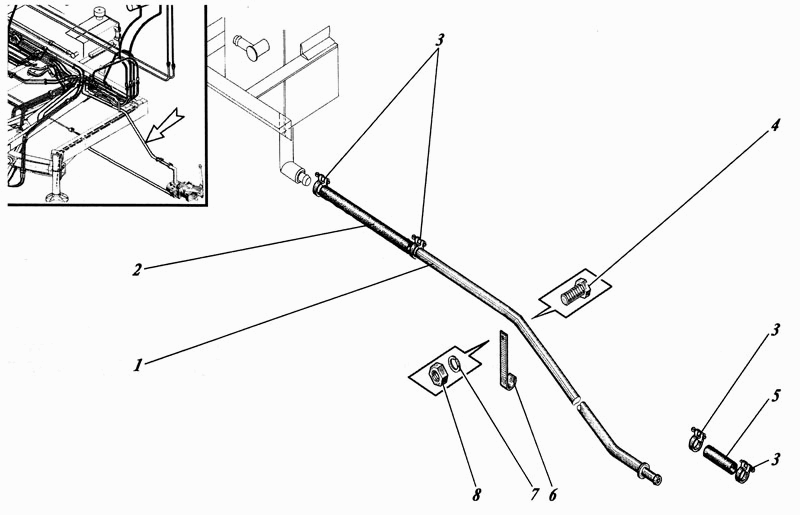

Монтаж гидросистемы на шасси
100%
Название детали
Труба
Заводской номер
КО-440-2.16.10.300
Количество на модель
1
№
1
Название детали
Рукав х,
Заводской номер
КО-440-2.16.10.004
Количество на модель
1
№
2
Название детали
Хомут
Заводской номер
ТОRRО S25-40/9С7W1
Количество на модель
4
№
3
Название детали
Болт
Заводской номер
7796 М8-6gх20.56.016
Количество на модель
1
№
4
Название детали
Рукав
Заводской номер
КО-440-2.16.10.003
Количество на модель
1
№
5
Название детали
Скоба
Заводской номер
КО-440-2.16.10.002
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
6402 8.65Г.019.019
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
5915 М8-6Н.5.016
Количество на модель
1
№
8
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | КО-440-2.16.10.300 | 1 | 1 | 1 | |||
| 2 | Рукав х, | КО-440-2.16.10.004 | 1 | 1 | 2 | |||
| 3 | Хомут | ТОRRО S25-40/9С7W1 | 4 | 4 | 3 | |||
| 4 | Болт | 7796 М8-6gх20.56.016 | 1 | 1 | 4 | |||
| 5 | Рукав | КО-440-2.16.10.003 | 1 | 1 | 5 | |||
| 6 | Скоба | КО-440-2.16.10.002 | 1 | 1 | 6 | |||
| 7 | Шайба | 6402 8.65Г.019.019 | 1 | 1 | 7 | |||
| 8 | Орех | 5915 М8-6Н.5.016 | 1 | 1 | 8 |
