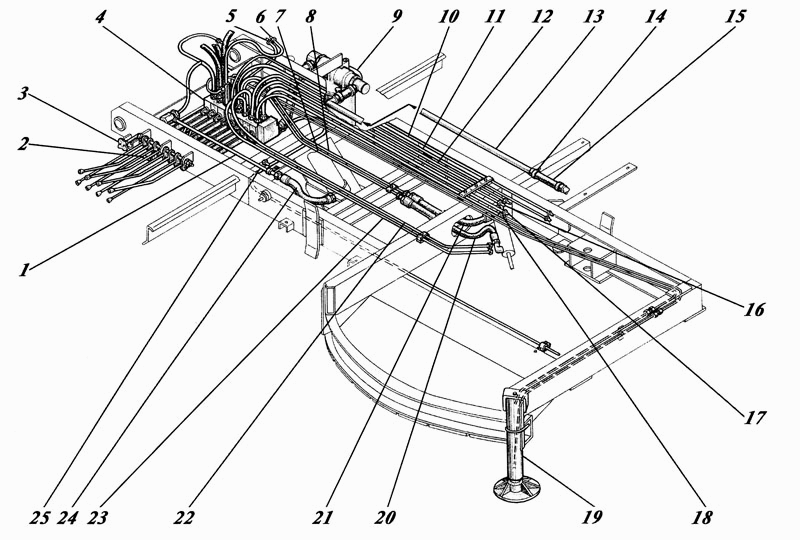

Монтаж гидросистемы на надрамнике
100%
Название детали
Трубка
Заводской номер
КО-440-2.16.20.100
Количество на модель
1
№
1
Название детали
Фиксатор
Заводской номер
КО-440-4.26.20.400
Количество на модель
1
№
2
Название детали
Кран
Заводской номер
КО-440-2.16.20.700
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
РМ12
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
КО-440-2.16.20.150
Количество на модель
1
№
5
Название детали
Трубка
Заводской номер
КО-440-2.16.20.140
Количество на модель
1
№
6
Название детали
Трубка
Заводской номер
КО-440-2.16.20.020
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
КО-440-2.16.20.030
Количество на модель
1
№
8
Название детали
Фильтр линейный
Заводской номер
КО-440.4.11.000
Количество на модель
1
№
9
Название детали
Трубка
Заводской номер
КО-440-2.16.20.200
Количество на модель
1
№
10
Название детали
Трубка
Заводской номер
КО-440-2.16.20.130
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
КО-440-2.16.20.070
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
КО-440-2.16.20.120
Количество на модель
1
№
13
Название детали
Хомут
Заводской номер
ТОRRОS 25-40/9С7W1
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
10362 22х32-1,47
Количество на модель
1
№
15
Название детали
Трубка
Заводской номер
КО-440-2.16.20.060
Количество на модель
1
№
16
Название детали
Трубка
Заводской номер
КО-440-2.16.20.050
Количество на модель
1
№
17
Название детали
Трубка
Заводской номер
КО-440-2.16.20.040
Количество на модель
1
№
18
Название детали
Домкрат
Заводской номер
КО-440-2.16.20.900
Количество на модель
1
№
19
Название детали
Домкрат
Заводской номер
КО-440-2.16.20.900-01
Количество на модель
1
№
19
Название детали
Рукав
Заводской номер
РВД-8.00.00.000-01
Количество на модель
1
№
20
Название детали
Рукав Мх
Заводской номер
РВД-28-30-650У1
Количество на модель
1
№
20
Название детали
Рукав Мх
Заводской номер
РВД-28-30-450У1
Количество на модель
1
№
21
Название детали
Рукав
Заводской номер
РВД-8.00.00.000
Количество на модель
1
№
21
Название детали
Трубка
Заводской номер
КО-440-2.16.20.090
Количество на модель
1
№
22
Название детали
Трубка
Заводской номер
КО-440-2.16.20.080
Количество на модель
1
№
23
Название детали
Рукав
Заводской номер
РВД-12.00.00.000
Количество на модель
1
№
24
Название детали
Рукав Мх
Заводской номер
РВД-12-21-450У1
Количество на модель
1
№
24
Название детали
Трубка
Заводской номер
КО-440-2.16.20.300
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | КО-440-2.16.20.100 | 1 | 1 | 1 | |||
| 2 | Фиксатор | КО-440-4.26.20.400 | 1 | 1 | 2 | |||
| 3 | Кран | КО-440-2.16.20.700 | 1 | 1 | 3 | |||
| 4 | Шайба | РМ12 | 1 | 1 | 4 | |||
| 5 | Трубка | КО-440-2.16.20.150 | 1 | 1 | 5 | |||
| 6 | Трубка | КО-440-2.16.20.140 | 1 | 1 | 6 | |||
| 7 | Трубка | КО-440-2.16.20.020 | 1 | 1 | 7 | |||
| 8 | Трубка | КО-440-2.16.20.030 | 1 | 1 | 8 | |||
| 9 | Фильтр линейный | КО-440.4.11.000 | 1 | 1 | 9 | |||
| 10 | Трубка | КО-440-2.16.20.200 | 1 | 1 | 10 | |||
| 11 | Трубка | КО-440-2.16.20.130 | 1 | 1 | 11 | |||
| 12 | Трубка | КО-440-2.16.20.070 | 1 | 1 | 12 | |||
| 13 | Труба | КО-440-2.16.20.120 | 1 | 1 | 13 | |||
| 14 | Хомут | ТОRRОS 25-40/9С7W1 | 2 | 2 | 14 | |||
| 15 | Рукав | 10362 22х32-1,47 | 1 | 1 | 15 | |||
| 16 | Трубка | КО-440-2.16.20.060 | 1 | 1 | 16 | |||
| 17 | Трубка | КО-440-2.16.20.050 | 1 | 1 | 17 | |||
| 18 | Трубка | КО-440-2.16.20.040 | 1 | 1 | 18 | |||
| 19 | Домкрат | КО-440-2.16.20.900 | 1 | 1 | 19 | |||
| 19 | Домкрат | КО-440-2.16.20.900-01 | 1 | 1 | 19 | |||
| 20 | Рукав | РВД-8.00.00.000-01 | 1 | 1 | 20 | |||
| 20 | Рукав Мх | РВД-28-30-650У1 | 1 | 1 | 20 | |||
| 21 | Рукав Мх | РВД-28-30-450У1 | 1 | 1 | 21 | |||
| 21 | Рукав | РВД-8.00.00.000 | 1 | 1 | 21 | |||
| 22 | Трубка | КО-440-2.16.20.090 | 1 | 1 | 22 | |||
| 23 | Трубка | КО-440-2.16.20.080 | 1 | 1 | 23 | |||
| 24 | Рукав | РВД-12.00.00.000 | 1 | 1 | 24 | |||
| 24 | Рукав Мх | РВД-12-21-450У1 | 1 | 1 | 24 | |||
| 25 | Трубка | КО-440-2.16.20.300 | 1 | 1 | 25 |
