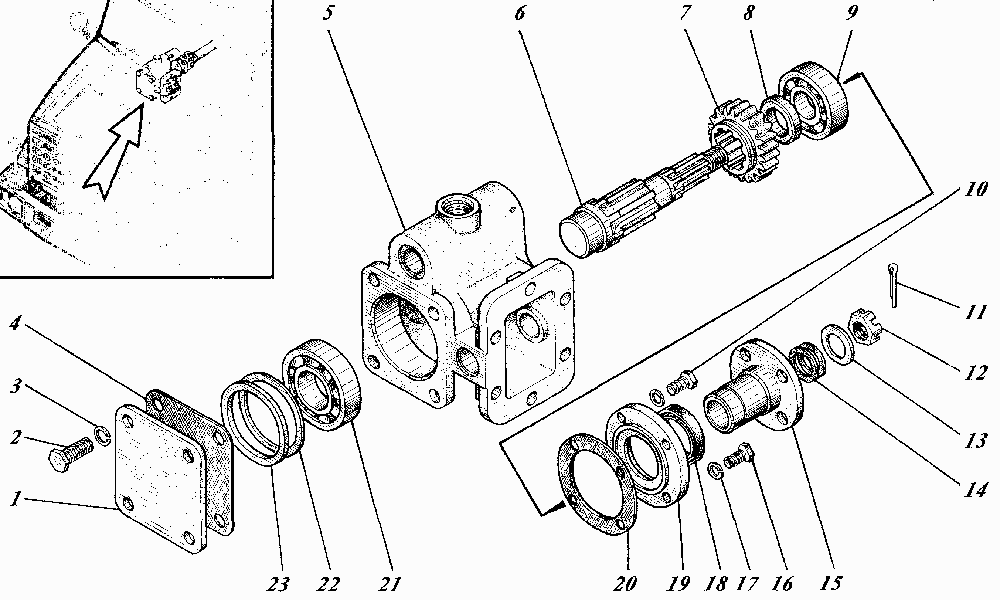

Установка коробки отбора мощности КО- -
100%
Название детали
Крышка
Заводской номер
КО-829.02.01.008-01
Количество на модель
1
№
1
Название детали
Болт M- x
Заводской номер
7796
Количество на модель
4
№
2
Название детали
Шайба Г.
Заводской номер
6402
Количество на модель
4
№
3
Название детали
прокладка
Заводской номер
АНМ 53-02.11.102
Количество на модель
1
№
4
Название детали
корпус
Заводской номер
КО-829.02.02.001
Количество на модель
1
№
5
Название детали
ВАЛ
Заводской номер
КО-829.02.02.002
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
КОМ 11.00.00.008
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
У 136.40.00.07-24
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
8338 102.306
Количество на модель
1
№
9
Название детали
Шплинт х
Заводской номер
397
Количество на модель
1
№
11
Название детали
ШТУЦЕР
Заводской номер
5919
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
КО-829А.42.01.113
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
КО-504.02.01.014
Количество на модель
2
№
14
Название детали
Фланец
Заводской номер
КО-829А.42.01.111
Количество на модель
1
№
15
Название детали
Манжета
Заводской номер
8752
Количество на модель
1
№
18
Название детали
Крышка
Заводской номер
КОМ 11.00.00.012
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
КОМ 11.00.00.047
Количество на модель
1
№
20
Название детали
Подшипник
Заводской номер
8 338 308
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003
Количество на модель
1
№
22
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-07
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-06
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-05
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-04
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-02
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-01
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
КО-829.02.01.003-03
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | КО-829.02.01.008-01 | 1 | 1 | 1 | |||
| 2 | Болт M- x | 7796 | 4 | 4 | 2 | |||
| 3 | Шайба Г. | 6402 | 4 | 4 | 3 | |||
| 4 | прокладка | АНМ 53-02.11.102 | 1 | 1 | 4 | |||
| 5 | корпус | КО-829.02.02.001 | 1 | 1 | 5 | |||
| 6 | ВАЛ | КО-829.02.02.002 | 1 | 1 | 6 | |||
| 7 | Шестерня | КОМ 11.00.00.008 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | У 136.40.00.07-24 | 1 | 1 | 8 | |||
| 9 | Подшипник | 8338 102.306 | 1 | 1 | 9 | |||
| 11 | Шплинт х | 397 | 1 | 1 | 11 | |||
| 12 | ШТУЦЕР | 5919 | 1 | 1 | 12 | |||
| 13 | Шайба | КО-829А.42.01.113 | 1 | 1 | 13 | |||
| 14 | прокладка | КО-504.02.01.014 | 2 | 2 | 14 | |||
| 15 | Фланец | КО-829А.42.01.111 | 1 | 1 | 15 | |||
| 18 | Манжета | 8752 | 1 | 1 | 18 | |||
| 19 | Крышка | КОМ 11.00.00.012 | 1 | 1 | 19 | |||
| 20 | прокладка | КОМ 11.00.00.047 | 1 | 1 | 20 | |||
| 21 | Подшипник | 8 338 308 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | КО-829.02.01.003 | 1 | 1 | 22 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-07 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-06 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-05 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-04 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-02 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-01 | 1 | 1 | 23 | |||
| 23 | КОЛЬЦО | КО-829.02.01.003-03 | 1 | 1 | 23 |
