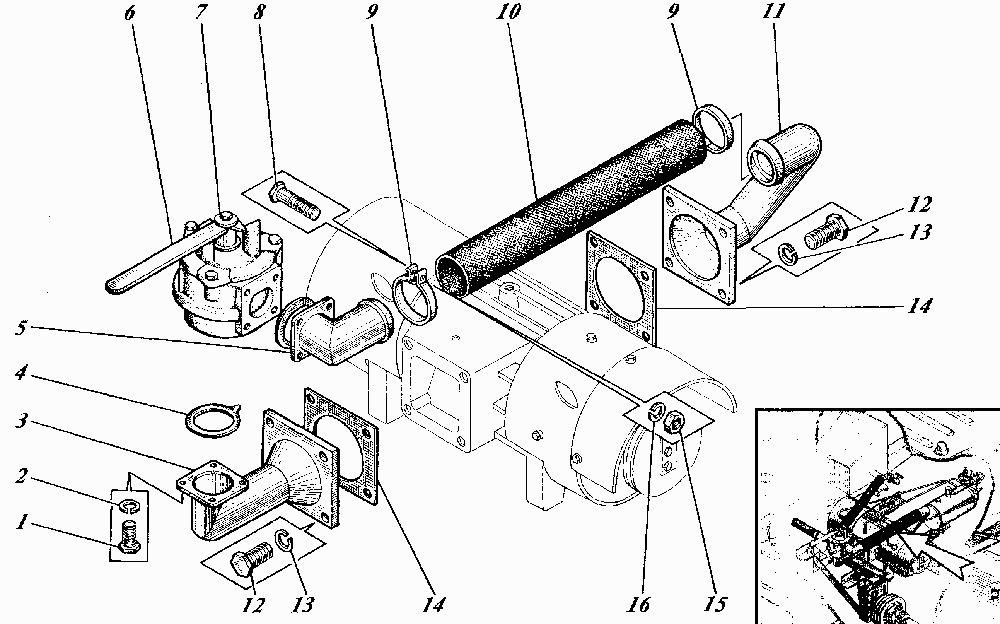

Трубопровод КО-
100%
Название детали
Хомут
Заводской номер
GВS 71/25
Количество на модель
2
№
Название детали
Угольник
Заводской номер
КО-520.03.00.001
Количество на модель
1
№
Название детали
Болт M- x
Заводской номер
7796
Количество на модель
8
№
1
Название детали
Шайба Г.
Заводской номер
6402
Количество на модель
8
№
2
Название детали
Патрубок всасывающий
Заводской номер
КО-520.03.00.100
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
КО-520.03.00.008
Количество на модель
2
№
4
Название детали
Угольник
Заводской номер
КО-520.03.00.300
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
КО-520.03.00.400
Количество на модель
1
№
6
Название детали
Кран четырехходовой
Заводской номер
АНМ 53Э-03.18.000
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
У136.30.00.51-04
Количество на модель
2
№
9
Название детали
Рукав L=±мм
Заводской номер
5398 В-2-65-3
Количество на модель
1
№
10
Название детали
Патрубок нагнетательный
Заводской номер
КО-520.03.00.200
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
КО-510.20.00.009
Количество на модель
2
№
14
Название детали
Орехов М.Н.
Заводской номер
5915
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут | GВS 71/25 | 2 | 2 | |||||
| Угольник | КО-520.03.00.001 | 1 | 1 | |||||
| 1 | Болт M- x | 7796 | 8 | 8 | 1 | |||
| 2 | Шайба Г. | 6402 | 8 | 8 | 2 | |||
| 3 | Патрубок всасывающий | КО-520.03.00.100 | 1 | 1 | 3 | |||
| 4 | прокладка | КО-520.03.00.008 | 2 | 2 | 4 | |||
| 5 | Угольник | КО-520.03.00.300 | 1 | 1 | 5 | |||
| 6 | Рычаг | КО-520.03.00.400 | 1 | 1 | 6 | |||
| 7 | Кран четырехходовой | АНМ 53Э-03.18.000 | 1 | 1 | 7 | |||
| 9 | Хомут | У136.30.00.51-04 | 2 | 2 | 9 | |||
| 10 | Рукав L=±мм | 5398 В-2-65-3 | 1 | 1 | 10 | |||
| 11 | Патрубок нагнетательный | КО-520.03.00.200 | 1 | 1 | 11 | |||
| 14 | прокладка | КО-510.20.00.009 | 2 | 2 | 14 | |||
| 15 | Орехов М.Н. | 5915 | 2 | 2 | 15 |
