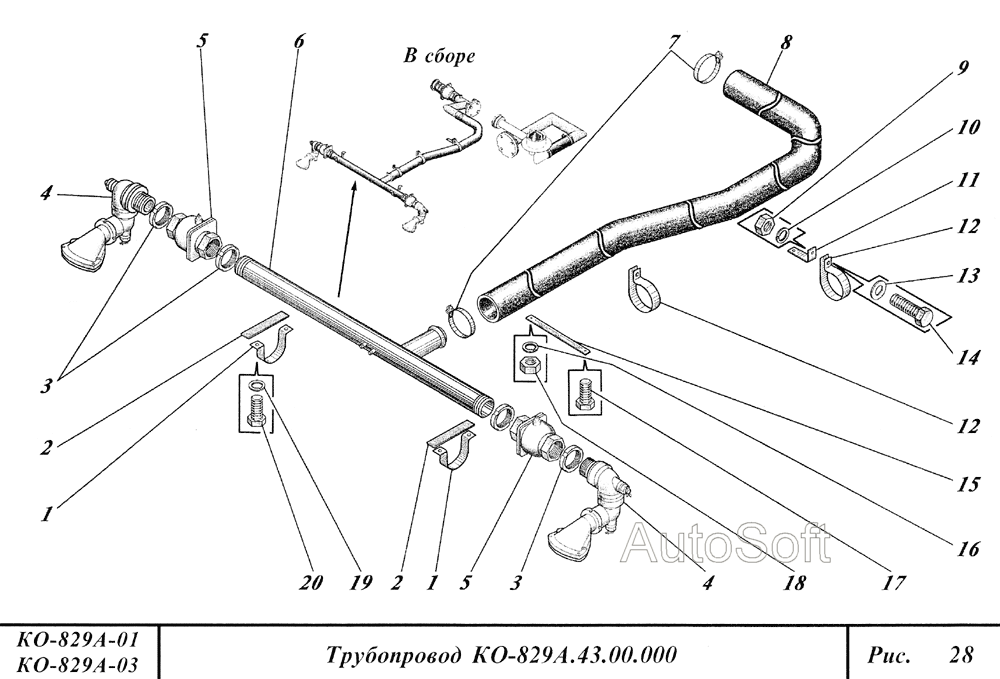

Трубопровод
100%
Название детали
Скоба
Заводской номер
КО-829А.43.00.024
Количество на модель
2
№
1
Название детали
прокладка
Заводской номер
КО-829А.43.00.027
Количество на модель
2
№
2
Название детали
Контргайка
Заводской номер
КО-829А.43.06.009
Количество на модель
4
№
3
Название детали
Насадка
Заводской номер
КО-829А.43.06.000
Количество на модель
2
№
4
Название детали
Скребок
Заводской номер
50
Количество на модель
2
№
5
Название детали
Трубопровод
Заводской номер
КО-829А.43.01.000
Количество на модель
1
№
6
Название детали
Хомут
Заводской номер
GBS 71/25
Количество на модель
1
№
7
Название детали
Рукав L=(±)мм
Заводской номер
B-2-65-10
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
5915 M12-6H.5.016
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6402 12.65Г
Количество на модель
1
№
10
Название детали
Уголок
Заводской номер
KO-829A.43.00.004
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
KO-829A.43.00.002
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
11371 C12.02.019
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
7796 M12-6gx35.56.016
Количество на модель
1
№
14
Название детали
Тарелка
Заводской номер
KO-829A.43.00.003
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
6402 6.65Г
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
7798 M6-6gx20.56.016
Количество на модель
1
№
17
Название детали
Орех
Заводской номер
5915 M6-6H.5.016
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
6402 10.65Г
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
7796 M10-6gx30.56.016
Количество на модель
4
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Скоба | КО-829А.43.00.024 | 2 | 2 | 1 | |||
| 2 | прокладка | КО-829А.43.00.027 | 2 | 2 | 2 | |||
| 3 | Контргайка | КО-829А.43.06.009 | 4 | 4 | 3 | |||
| 4 | Насадка | КО-829А.43.06.000 | 2 | 2 | 4 | |||
| 5 | Скребок | 50 | 2 | 2 | 5 | |||
| 6 | Трубопровод | КО-829А.43.01.000 | 1 | 1 | 6 | |||
| 7 | Хомут | GBS 71/25 | 1 | 1 | 7 | |||
| 8 | Рукав L=(±)мм | B-2-65-10 | 1 | 1 | 8 | |||
| 9 | Орех | 5915 M12-6H.5.016 | 1 | 1 | 9 | |||
| 10 | Шайба | 6402 12.65Г | 1 | 1 | 10 | |||
| 11 | Уголок | KO-829A.43.00.004 | 1 | 1 | 11 | |||
| 12 | Хомут | KO-829A.43.00.002 | 2 | 2 | 12 | |||
| 13 | Шайба | 11371 C12.02.019 | 2 | 2 | 13 | |||
| 14 | Болт | 7796 M12-6gx35.56.016 | 1 | 1 | 14 | |||
| 15 | Тарелка | KO-829A.43.00.003 | 1 | 1 | 15 | |||
| 16 | Шайба | 6402 6.65Г | 1 | 1 | 16 | |||
| 17 | Болт | 7798 M6-6gx20.56.016 | 1 | 1 | 17 | |||
| 18 | Орех | 5915 M6-6H.5.016 | 1 | 1 | 18 | |||
| 19 | Шайба | 6402 10.65Г | 4 | 4 | 19 | |||
| 20 | Болт | 7796 M10-6gx30.56.016 | 4 | 4 | 20 |
