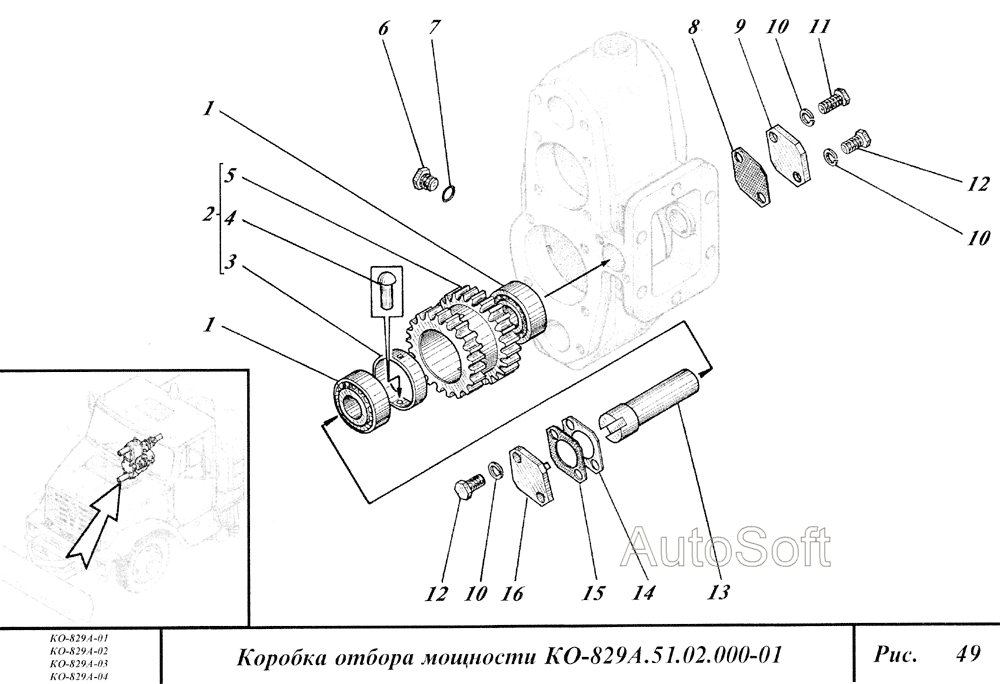

Коробка отбора мощности
100%
Название детали
Подшипник
Заводской номер
7605
Количество на модель
2
№
1
Название детали
Блок шестерен
Заводской номер
КО-829А.51.02.200
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
КО-829А.51.02.202
Количество на модель
1
№
3
Название детали
Блок шестерен
Заводской номер
КО-829А.51.02.201
Количество на модель
1
№
4
Название детали
Заклепки
Заводской номер
10299 5x16.01.10.016
Количество на модель
2
№
5
Название детали
Пробка
Заводской номер
У136.30.00.32-11
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
9833 009-012-19-2-2
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
КО-829А.51.02.004
Количество на модель
1
№
8
Название детали
Фланец
Заводской номер
КО-829А.51.02.003
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
6402 8.65Г
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
7796 3M8-6gx25.56.016
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
7796 M8-6gx20.56.016
Количество на модель
3
№
12
Название детали
Вот
Заводской номер
KO-829A.51.02.013
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
KO-829A.51.02.019
Количество на модель
4
№
14
Название детали
прокладка
Заводской номер
KO-829A.51.02.002
Количество на модель
1
№
15
Название детали
Фланец
Заводской номер
KO-829A.51.02.008
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подшипник | 7605 | 2 | 2 | 1 | |||
| 2 | Блок шестерен | КО-829А.51.02.200 | 1 | 1 | 2 | |||
| 3 | Втулка | КО-829А.51.02.202 | 1 | 1 | 3 | |||
| 4 | Блок шестерен | КО-829А.51.02.201 | 1 | 1 | 4 | |||
| 5 | Заклепки | 10299 5x16.01.10.016 | 2 | 2 | 5 | |||
| 6 | Пробка | У136.30.00.32-11 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 9833 009-012-19-2-2 | 1 | 1 | 7 | |||
| 8 | прокладка | КО-829А.51.02.004 | 1 | 1 | 8 | |||
| 9 | Фланец | КО-829А.51.02.003 | 1 | 1 | 9 | |||
| 10 | Шайба | 6402 8.65Г | 4 | 4 | 10 | |||
| 11 | Болт | 7796 3M8-6gx25.56.016 | 1 | 1 | 11 | |||
| 12 | Болт | 7796 M8-6gx20.56.016 | 3 | 3 | 12 | |||
| 13 | Вот | KO-829A.51.02.013 | 1 | 1 | 13 | |||
| 14 | прокладка | KO-829A.51.02.019 | 4 | 4 | 14 | |||
| 15 | прокладка | KO-829A.51.02.002 | 1 | 1 | 15 | |||
| 16 | Фланец | KO-829A.51.02.008 | 1 | 1 | 16 |
