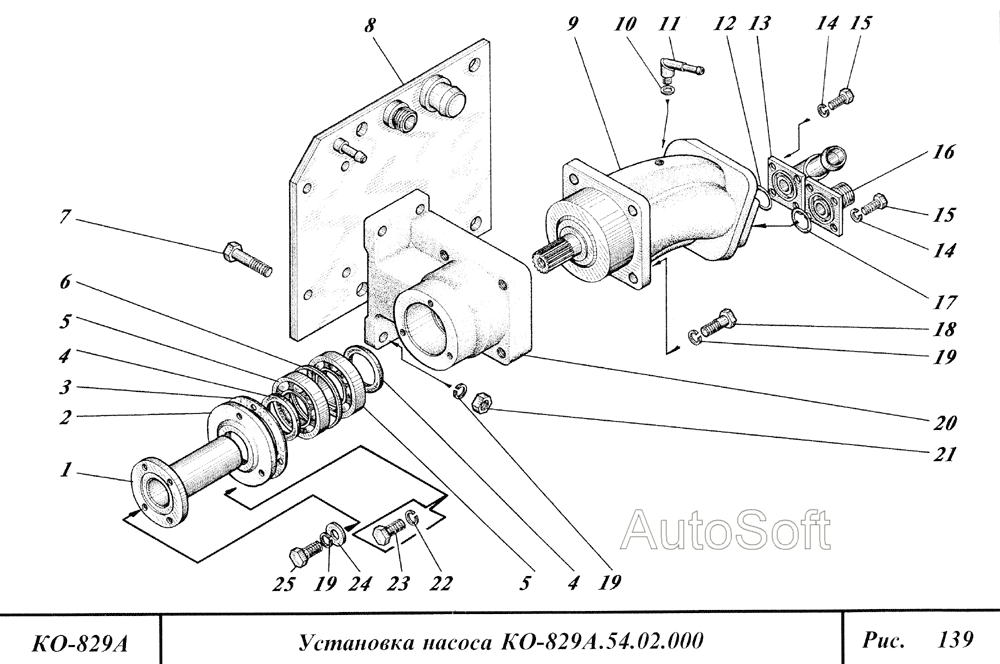

Установка насоса
100%
Название детали
Фланец
Заводской номер
КО-829А.54.02.001
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
КО-104.03.01.011
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
КО-104.03.01.017
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
КО-504.07.00.005-01
Количество на модель
2
№
4
Название детали
Подшипник
Заводской номер
8338.210
Количество на модель
2
№
5
Название детали
КОЛЬЦО
Заводской номер
КО-104.03.01.013
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
7796 M12-6gx65.56.016
Количество на модель
4
№
7
Название детали
Тарелка
Заводской номер
КО-829А.54.02.300
Количество на модель
1
№
8
Название детали
Насос
Заводской номер
310.3.56.03
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
КО-104.03.00.007-02
Количество на модель
1
№
10
Название детали
Угольник ниппельный
Заводской номер
У136.30.10.00-09
Количество на модель
1
№
11
Название детали
КОЛЬЦО
Заводской номер
9833 038-046-46-2-2
Количество на модель
1
№
12
Название детали
Патрубок всасывающий
Заводской номер
КО-829А.54.02.100
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
6402 10.65Г
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
7796 M10-6gx25.56.016
Количество на модель
8
№
15
Название детали
Патрубок нагнетательный
Заводской номер
КО-829А.54.02.200
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
9833 028-036-46-2-2
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
7796 M12-6gx45.56.016
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
6402 12.65Г
Количество на модель
9
№
19
Название детали
Стакан
Заводской номер
КО-829А.54.02.002
Количество на модель
1
№
20
Название детали
Орех
Заводской номер
5915 М12-6Н.5.016
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
6402 8.65Г
Количество на модель
3
№
22
Название детали
Болт
Заводской номер
7796 M8-6gx20.56.016
Количество на модель
3
№
23
Название детали
Шайба
Заводской номер
КО-104.03.01.016
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
7796 M12-6gx25.56.016
Количество на модель
4
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | КО-829А.54.02.001 | 1 | 1 | 1 | |||
| 2 | Крышка | КО-104.03.01.011 | 1 | 1 | 2 | |||
| 3 | прокладка | КО-104.03.01.017 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | КО-504.07.00.005-01 | 2 | 2 | 4 | |||
| 5 | Подшипник | 8338.210 | 2 | 2 | 5 | |||
| 6 | КОЛЬЦО | КО-104.03.01.013 | 1 | 1 | 6 | |||
| 7 | Болт | 7796 M12-6gx65.56.016 | 4 | 4 | 7 | |||
| 8 | Тарелка | КО-829А.54.02.300 | 1 | 1 | 8 | |||
| 9 | Насос | 310.3.56.03 | 1 | 1 | 9 | |||
| 10 | прокладка | КО-104.03.00.007-02 | 1 | 1 | 10 | |||
| 11 | Угольник ниппельный | У136.30.10.00-09 | 1 | 1 | 11 | |||
| 12 | КОЛЬЦО | 9833 038-046-46-2-2 | 1 | 1 | 12 | |||
| 13 | Патрубок всасывающий | КО-829А.54.02.100 | 1 | 1 | 13 | |||
| 14 | Шайба | 6402 10.65Г | 8 | 8 | 14 | |||
| 15 | Болт | 7796 M10-6gx25.56.016 | 8 | 8 | 15 | |||
| 16 | Патрубок нагнетательный | КО-829А.54.02.200 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 9833 028-036-46-2-2 | 1 | 1 | 17 | |||
| 18 | Болт | 7796 M12-6gx45.56.016 | 4 | 4 | 18 | |||
| 19 | Шайба | 6402 12.65Г | 9 | 9 | 19 | |||
| 20 | Стакан | КО-829А.54.02.002 | 1 | 1 | 20 | |||
| 21 | Орех | 5915 М12-6Н.5.016 | 4 | 4 | 21 | |||
| 22 | Шайба | 6402 8.65Г | 3 | 3 | 22 | |||
| 23 | Болт | 7796 M8-6gx20.56.016 | 3 | 3 | 23 | |||
| 24 | Шайба | КО-104.03.01.016 | 4 | 4 | 24 | |||
| 25 | Болт | 7796 M12-6gx25.56.016 | 4 | 4 | 25 |
