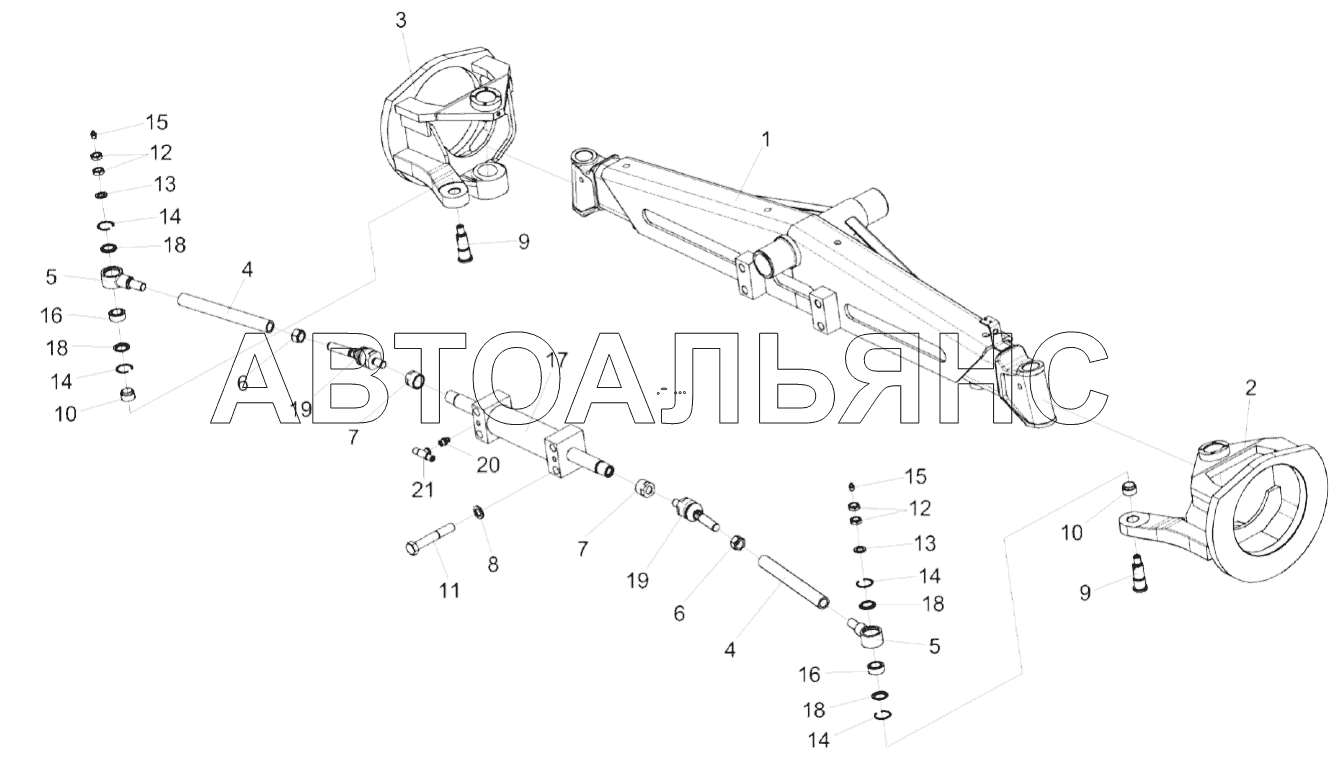

Мост управляемых колес КВК (лист )
100%
Название детали
Мост управляемых колес
Заводской номер
КВК0109700
Количество на модель
1
№
Название детали
Тяга
Заводской номер
КВК0109780
Количество на модель
2
№
Название детали
Гидроцилиндр рулевого управления
Заводской номер
КВК0602540А
Количество на модель
1
№
Название детали
Балкон
Заводской номер
КВК0109710
Количество на модель
1
№
1
Название детали
Кулак поворотный
Заводской номер
КВК0109730
Количество на модель
1
№
2
Название детали
Кулак поворотный
Заводской номер
КВК0109730-01
Количество на модель
1
№
3
Название детали
Тяга
Заводской номер
КВК0109678
Количество на модель
1
№
4
Название детали
Совместное проживание
Заводской номер
КЗК-10-1-0109608
Количество на модель
1
№
5
Название детали
Орех
Заводской номер
КЗК-10-1-0109609
Количество на модель
2
№
6
Название детали
Орех
Заводской номер
КЗК-10-1-0109611
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
КСН-2-0104615
Количество на модель
4
№
8
Название детали
Вот
Заводской номер
УЭС-7-0109603
Количество на модель
2
№
9
Название детали
Втулка
Заводской номер
УЭС-7-0109803
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
БолтМ24х2-6eх150-7798
Количество на модель
4
№
11
Название детали
Гайка М20х1,5-6G-5916
Заводской номер
ГайкаМ20х1,5-6G-5916
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
ШайбаC20.01-10450
Количество на модель
2
№
13
Название детали
Кольцо В47-13941
Заводской номер
В47-13941
Количество на модель
2
№
14
Название детали
Масленка 1.2-19853
Заводской номер
Масленка1.2-19853
Количество на модель
4
№
15
Название детали
Подшипник ШСП30-3635
Заводской номер
ШСП30-3635
Количество на модель
1
№
16
Название детали
Гидроцилиндр двухштоковый
Заводской номер
Y804025AIPR20
Количество на модель
1
№
17
Название детали
КОЛЬЦО
Заводской номер
РСМ-10.02.02.007А
Количество на модель
2
№
18
Название детали
Петля
Заводской номер
Y001127-PR
Количество на модель
2
№
19
Название детали
Штуцер
Заводской номер
ГШМ6014240-03
Количество на модель
2
№
20
Название детали
Тройник
Заводской номер
ET12LOMDCF
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Мост управляемых колес | КВК0109700 | 1 | 1 | |||||
| Тяга | КВК0109780 | 2 | 2 | |||||
| Гидроцилиндр рулевого управления | КВК0602540А | 1 | 1 | |||||
| 1 | Балкон | КВК0109710 | 1 | 1 | 1 | |||
| 2 | Кулак поворотный | КВК0109730 | 1 | 1 | 2 | |||
| 3 | Кулак поворотный | КВК0109730-01 | 1 | 1 | 3 | |||
| 4 | Тяга | КВК0109678 | 1 | 1 | 4 | |||
| 5 | Совместное проживание | КЗК-10-1-0109608 | 1 | 1 | 5 | |||
| 6 | Орех | КЗК-10-1-0109609 | 2 | 2 | 6 | |||
| 7 | Орех | КЗК-10-1-0109611 | 2 | 2 | 7 | |||
| 8 | Шайба | КСН-2-0104615 | 4 | 4 | 8 | |||
| 9 | Вот | УЭС-7-0109603 | 2 | 2 | 9 | |||
| 10 | Втулка | УЭС-7-0109803 | 2 | 2 | 10 | |||
| 11 | Болт | БолтМ24х2-6eх150-7798 | 4 | 4 | 11 | |||
| 12 | Гайка М20х1,5-6G-5916 | ГайкаМ20х1,5-6G-5916 | 4 | 4 | 12 | |||
| 13 | Шайба | ШайбаC20.01-10450 | 2 | 2 | 13 | |||
| 14 | Кольцо В47-13941 | В47-13941 | 2 | 2 | 14 | |||
| 15 | Масленка 1.2-19853 | Масленка1.2-19853 | 4 | 4 | 15 | |||
| 16 | Подшипник ШСП30-3635 | ШСП30-3635 | 1 | 1 | 16 | |||
| 17 | Гидроцилиндр двухштоковый | Y804025AIPR20 | 1 | 1 | 17 | |||
| 18 | КОЛЬЦО | РСМ-10.02.02.007А | 2 | 2 | 18 | |||
| 19 | Петля | Y001127-PR | 2 | 2 | 19 | |||
| 20 | Штуцер | ГШМ6014240-03 | 2 | 2 | 20 | |||
| 21 | Тройник | ET12LOMDCF | 2 | 2 | 21 |
