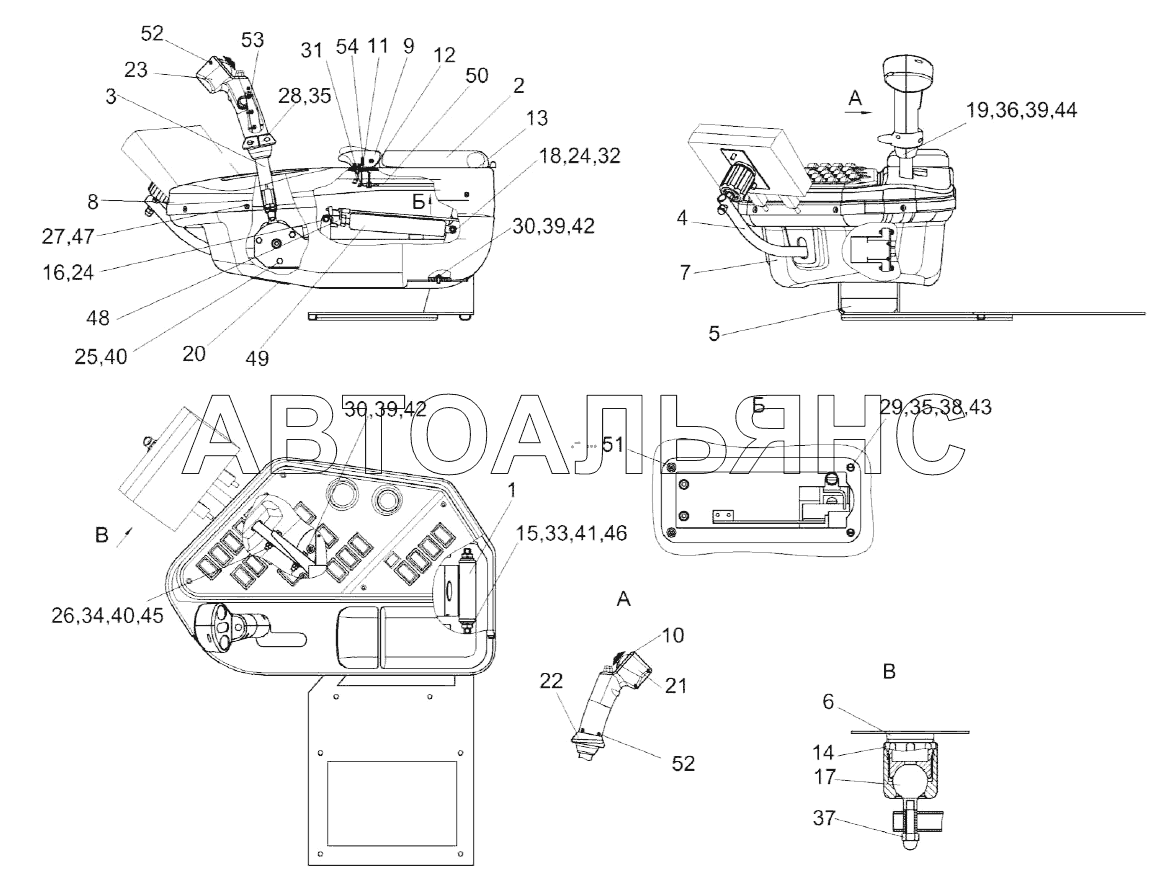

Пульт управления КВК А
100%
Название детали
Пульт управления
Заводской номер
КВК0129050А
Количество на модель
1
№
Название детали
корпус
Заводской номер
КВК0129060
Количество на модель
1
№
1
Название детали
Подлокотник
Заводской номер
КВК0129180
Количество на модель
1
№
2
Название детали
Привод
Заводской номер
КВК0129310В
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
КВК0129560
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
КВК0129580
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
КВК0129630
Количество на модель
1
№
6
Название детали
Кожух
Заводской номер
КВК0129013
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
КВК0129014
Количество на модель
1
№
8
Название детали
Ручка
Заводской номер
КВК0129019
Количество на модель
1
№
9
Название детали
Панель
Заводской номер
КВК0129044
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
КВК0129517
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
КВК0129518
Количество на модель
1
№
12
Название детали
Тарелка
Заводской номер
КВК0129528
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
КВК0129618
Количество на модель
1
№
14
Название детали
Вот
Заводской номер
КВК0129624
Количество на модель
1
№
15
Название детали
Вот
Заводской номер
КВК0129625
Количество на модель
1
№
16
Название детали
Подставка
Заводской номер
КВК0129626
Количество на модель
1
№
17
Название детали
Вот
Заводской номер
КВК0129627
Количество на модель
1
№
18
Название детали
Вот
Заводской номер
КВК0129636
Количество на модель
2
№
19
Название детали
Заглушка
Заводской номер
КЗК0119026
Количество на модель
1
№
20
Название детали
корпус
Заводской номер
КЗК-12-0119053А
Количество на модель
1
№
21
Название детали
Упор
Заводской номер
КЗК-12-0119054
Количество на модель
1
№
22
Название детали
корпус
Заводской номер
КЗК-12-0119065
Количество на модель
1
№
23
Название детали
Шайба упорная
Заводской номер
СЭУ0201453
Количество на модель
3
№
24
Название детали
Болт М6-6eх12-7798
Заводской номер
БолтМ6-6eх12-7798
Количество на модель
3
№
25
Название детали
Болт M- x
Заводской номер
БолтМ6-6eх35-7798
Количество на модель
2
№
26
Название детали
Винт 2-5х2х25-10620
Заводской номер
Винт2-5х2х25-10620
Количество на модель
8
№
27
Название детали
Винт B.M- x
Заводской номер
ВинтB.М3-6eх20-17473
Количество на модель
1
№
28
Название детали
Винт B.М3-6eх14-17473
Заводской номер
ВинтB.М3-6eх14-17473
Количество на модель
2
№
29
Название детали
Винт B.М5-6eх12-17473
Заводской номер
ВинтB.М5-6eх12-17473
Количество на модель
9
№
30
Название детали
Винт B2.М- х
Заводской номер
ВинтB2.М5-6eх10-17475
Количество на модель
2
№
31
Название детали
Гайка М8-6G-2526
Заводской номер
ГайкаМ8-6G-2526
Количество на модель
1
№
32
Название детали
Гайка М12-6G-2526
Заводской номер
ГайкаМ12-6G-2526
Количество на модель
2
№
33
Название детали
Гайка М6-6G-5915
Заводской номер
ГайкаМ6-6G-5915
Количество на модель
2
№
34
Название детали
Гайка М3-6G-5927
Заводской номер
ГайкаМ3-6G-5927
Количество на модель
3
№
35
Название детали
Гайка М5-6G-5927
Заводской номер
ГайкаМ5-6G-5927
Количество на модель
2
№
36
Название детали
Гайка М- -
Заводской номер
ГайкаМ8-6G-11860
Количество на модель
1
№
37
Название детали
Шайба 3.65Г-6402
Заводской номер
Шайба3.65Г-6402
Количество на модель
2
№
38
Название детали
Шайба 5.65Г-6402
Заводской номер
Шайба5.65Г-6402
Количество на модель
11
№
39
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
2
№
40
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
2
№
41
Название детали
Шайба C 5.01-6958
Заводской номер
ШайбаC5.01-6958
Количество на модель
9
№
42
Название детали
Шайба-
Заводской номер
ШайбаC3.01-10450
Количество на модель
2
№
43
Название детали
Шайба C.5.01-11371
Заводской номер
ШайбаC.5.01-11371
Количество на модель
2
№
44
Название детали
Шайба C.6.01-11371
Заводской номер
ШайбаC.6.01-11371
Количество на модель
2
№
45
Название детали
Шайба C.12.01-11371
Заводской номер
ШайбаC.12.01-11371
Количество на модель
2
№
46
Название детали
Держатель
Заводской номер
6430-5325264
Количество на модель
8
№
47
Название детали
Головка пусковая
Заводской номер
02150106
Количество на модель
1
№
48
Название детали
Пружина газовая
Заводской номер
VARILOCKHY4-171-79-400
Количество на модель
1
№
49
Название детали
Трос Боудена
Заводской номер
03160056
Количество на модель
1
№
50
Название детали
Винт x
Заводской номер
Винт3,9х14
Количество на модель
2
№
51
Название детали
Шуруп х
Заводской номер
Шуруп3,0х12
Количество на модель
6
№
52
Название детали
Шуруп 3,5х12
Заводской номер
Шуруп3,5х12
Количество на модель
3
№
53
Название детали
Шуруп саморез прессшайба х
Заводской номер
Шуруп4,2х14
Количество на модель
6
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пульт управления | КВК0129050А | 1 | 1 | |||||
| 1 | корпус | КВК0129060 | 1 | 1 | 1 | |||
| 2 | Подлокотник | КВК0129180 | 1 | 1 | 2 | |||
| 3 | Привод | КВК0129310В | 1 | 1 | 3 | |||
| 4 | Труба | КВК0129560 | 1 | 1 | 4 | |||
| 5 | Кронштейн | КВК0129580 | 1 | 1 | 5 | |||
| 6 | Кронштейн | КВК0129630 | 1 | 1 | 6 | |||
| 7 | Кожух | КВК0129013 | 1 | 1 | 7 | |||
| 8 | Кожух | КВК0129014 | 1 | 1 | 8 | |||
| 9 | Ручка | КВК0129019 | 1 | 1 | 9 | |||
| 10 | Панель | КВК0129044 | 1 | 1 | 10 | |||
| 11 | Кронштейн | КВК0129517 | 1 | 1 | 11 | |||
| 12 | Кронштейн | КВК0129518 | 1 | 1 | 12 | |||
| 13 | Тарелка | КВК0129528 | 1 | 1 | 13 | |||
| 14 | Орех | КВК0129618 | 1 | 1 | 14 | |||
| 15 | Вот | КВК0129624 | 1 | 1 | 15 | |||
| 16 | Вот | КВК0129625 | 1 | 1 | 16 | |||
| 17 | Подставка | КВК0129626 | 1 | 1 | 17 | |||
| 18 | Вот | КВК0129627 | 1 | 1 | 18 | |||
| 19 | Вот | КВК0129636 | 2 | 2 | 19 | |||
| 20 | Заглушка | КЗК0119026 | 1 | 1 | 20 | |||
| 21 | корпус | КЗК-12-0119053А | 1 | 1 | 21 | |||
| 22 | Упор | КЗК-12-0119054 | 1 | 1 | 22 | |||
| 23 | корпус | КЗК-12-0119065 | 1 | 1 | 23 | |||
| 24 | Шайба упорная | СЭУ0201453 | 3 | 3 | 24 | |||
| 25 | Болт М6-6eх12-7798 | БолтМ6-6eх12-7798 | 3 | 3 | 25 | |||
| 26 | Болт M- x | БолтМ6-6eх35-7798 | 2 | 2 | 26 | |||
| 27 | Винт 2-5х2х25-10620 | Винт2-5х2х25-10620 | 8 | 8 | 27 | |||
| 28 | Винт B.M- x | ВинтB.М3-6eх20-17473 | 1 | 1 | 28 | |||
| 29 | Винт B.М3-6eх14-17473 | ВинтB.М3-6eх14-17473 | 2 | 2 | 29 | |||
| 30 | Винт B.М5-6eх12-17473 | ВинтB.М5-6eх12-17473 | 9 | 9 | 30 | |||
| 31 | Винт B2.М- х | ВинтB2.М5-6eх10-17475 | 2 | 2 | 31 | |||
| 32 | Гайка М8-6G-2526 | ГайкаМ8-6G-2526 | 1 | 1 | 32 | |||
| 33 | Гайка М12-6G-2526 | ГайкаМ12-6G-2526 | 2 | 2 | 33 | |||
| 34 | Гайка М6-6G-5915 | ГайкаМ6-6G-5915 | 2 | 2 | 34 | |||
| 35 | Гайка М3-6G-5927 | ГайкаМ3-6G-5927 | 3 | 3 | 35 | |||
| 36 | Гайка М5-6G-5927 | ГайкаМ5-6G-5927 | 2 | 2 | 36 | |||
| 37 | Гайка М- - | ГайкаМ8-6G-11860 | 1 | 1 | 37 | |||
| 38 | Шайба 3.65Г-6402 | Шайба3.65Г-6402 | 2 | 2 | 38 | |||
| 39 | Шайба 5.65Г-6402 | Шайба5.65Г-6402 | 11 | 11 | 39 | |||
| 40 | Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 2 | 2 | 40 | |||
| 41 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 2 | 2 | 41 | |||
| 42 | Шайба C 5.01-6958 | ШайбаC5.01-6958 | 9 | 9 | 42 | |||
| 43 | Шайба- | ШайбаC3.01-10450 | 2 | 2 | 43 | |||
| 44 | Шайба C.5.01-11371 | ШайбаC.5.01-11371 | 2 | 2 | 44 | |||
| 45 | Шайба C.6.01-11371 | ШайбаC.6.01-11371 | 2 | 2 | 45 | |||
| 46 | Шайба C.12.01-11371 | ШайбаC.12.01-11371 | 2 | 2 | 46 | |||
| 47 | Держатель | 6430-5325264 | 8 | 8 | 47 | |||
| 48 | Головка пусковая | 02150106 | 1 | 1 | 48 | |||
| 49 | Пружина газовая | VARILOCKHY4-171-79-400 | 1 | 1 | 49 | |||
| 50 | Трос Боудена | 03160056 | 1 | 1 | 50 | |||
| 51 | Винт x | Винт3,9х14 | 2 | 2 | 51 | |||
| 52 | Шуруп х | Шуруп3,0х12 | 6 | 6 | 52 | |||
| 53 | Шуруп 3,5х12 | Шуруп3,5х12 | 3 | 3 | 53 | |||
| 54 | Шуруп саморез прессшайба х | Шуруп4,2х14 | 6 | 6 | 54 |
