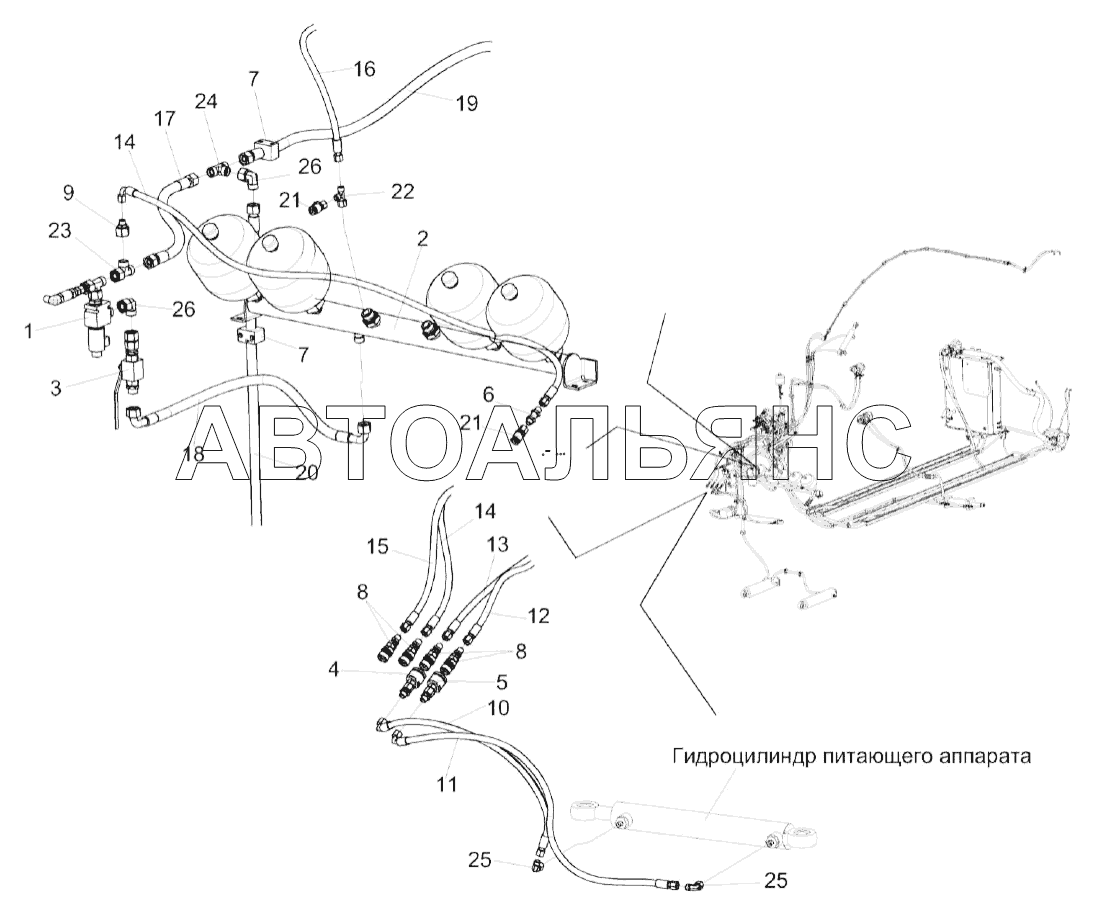

Гидросистема рулевого управления и силовых гидроцилиндров КВК В (лист )
100%
Название детали
Гидросистема рулевого управления и силовых гидроцилиндров
Заводской номер
КВК0602000В
Количество на модель
1
№
Название детали
Клапан блока пневмогидроаккумуляторов
Заводской номер
КВК0602330Б
Количество на модель
1
№
1
Название детали
Блок пневмогидроаккумуляторов
Заводской номер
КВК0602350Б
Количество на модель
1
№
2
Название детали
Кран
Заводской номер
КВК0602380
Количество на модель
1
№
3
Название детали
Полумуфта
Заводской номер
КВК0602660
Количество на модель
1
№
4
Название детали
Полумуфта
Заводской номер
КВК0602660-01
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
ГШУ0624010-01
Количество на модель
6
№
6
Название детали
Зажим
Заводской номер
Зажим321,3PPH
Количество на модель
6
№
7
Название детали
Муфта
Заводской номер
HS04-1-N0814
Количество на модель
4
№
8
Название детали
Переходник
Заводской номер
RED15/08LOMDCF
Количество на модель
1
№
9
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-700-0-90
Количество на модель
1
№
10
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-1000-0-90
Количество на модель
2
№
11
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-1600-0-90
Количество на модель
1
№
12
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-1650-0-90
Количество на модель
1
№
13
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-1700-0-90
Количество на модель
2
№
14
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-1750-0-90
Количество на модель
1
№
15
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-6200-0-90
Количество на модель
1
№
16
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-600
Количество на модель
1
№
17
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-760-90-90
Количество на модель
1
№
18
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-1040-0-90
Количество на модель
1
№
19
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-1840-0-90
Количество на модель
1
№
20
Название детали
Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия)
Заводской номер
АВ20-11/ВО8L
Количество на модель
7
№
21
Название детали
Тройник EL08LOMDCF М
Заводской номер
EL08LOMDCFМ14
Количество на модель
6
№
22
Название детали
Тройник EL15LOMDCF М
Заводской номер
EL15LOMDCFМ22
Количество на модель
1
№
23
Название детали
Тройник T15LCFX М
Заводской номер
T15LCFXМ22
Количество на модель
1
№
24
Название детали
Угольник EW08LOMDCF М
Заводской номер
EW08LOMDCFМ14
Количество на модель
9
№
25
Название детали
Угольник EW15LOMDCF М
Заводской номер
EW15LOMDCFМ22
Количество на модель
4
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема рулевого управления и силовых гидроцилиндров | КВК0602000В | 1 | 1 | |||||
| 1 | Клапан блока пневмогидроаккумуляторов | КВК0602330Б | 1 | 1 | 1 | |||
| 2 | Блок пневмогидроаккумуляторов | КВК0602350Б | 1 | 1 | 2 | |||
| 3 | Кран | КВК0602380 | 1 | 1 | 3 | |||
| 4 | Полумуфта | КВК0602660 | 1 | 1 | 4 | |||
| 5 | Полумуфта | КВК0602660-01 | 1 | 1 | 5 | |||
| 6 | Штуцер | ГШУ0624010-01 | 6 | 6 | 6 | |||
| 7 | Зажим | Зажим321,3PPH | 6 | 6 | 7 | |||
| 8 | Муфта | HS04-1-N0814 | 4 | 4 | 8 | |||
| 9 | Переходник | RED15/08LOMDCF | 1 | 1 | 9 | |||
| 10 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-700-0-90 | 1 | 1 | 10 | |||
| 11 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-1000-0-90 | 2 | 2 | 11 | |||
| 12 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-1600-0-90 | 1 | 1 | 12 | |||
| 13 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-1650-0-90 | 1 | 1 | 13 | |||
| 14 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-1700-0-90 | 2 | 2 | 14 | |||
| 15 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-1750-0-90 | 1 | 1 | 15 | |||
| 16 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-6200-0-90 | 1 | 1 | 16 | |||
| 17 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-600 | 1 | 1 | 17 | |||
| 18 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-760-90-90 | 1 | 1 | 18 | |||
| 19 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-1040-0-90 | 1 | 1 | 19 | |||
| 20 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-1840-0-90 | 1 | 1 | 20 | |||
| 21 | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | АВ20-11/ВО8L | 7 | 7 | 21 | |||
| 22 | Тройник EL08LOMDCF М | EL08LOMDCFМ14 | 6 | 6 | 22 | |||
| 23 | Тройник EL15LOMDCF М | EL15LOMDCFМ22 | 1 | 1 | 23 | |||
| 24 | Тройник T15LCFX М | T15LCFXМ22 | 1 | 1 | 24 | |||
| 25 | Угольник EW08LOMDCF М | EW08LOMDCFМ14 | 9 | 9 | 25 | |||
| 26 | Угольник EW15LOMDCF М | EW15LOMDCFМ22 | 4 | 4 | 26 |
