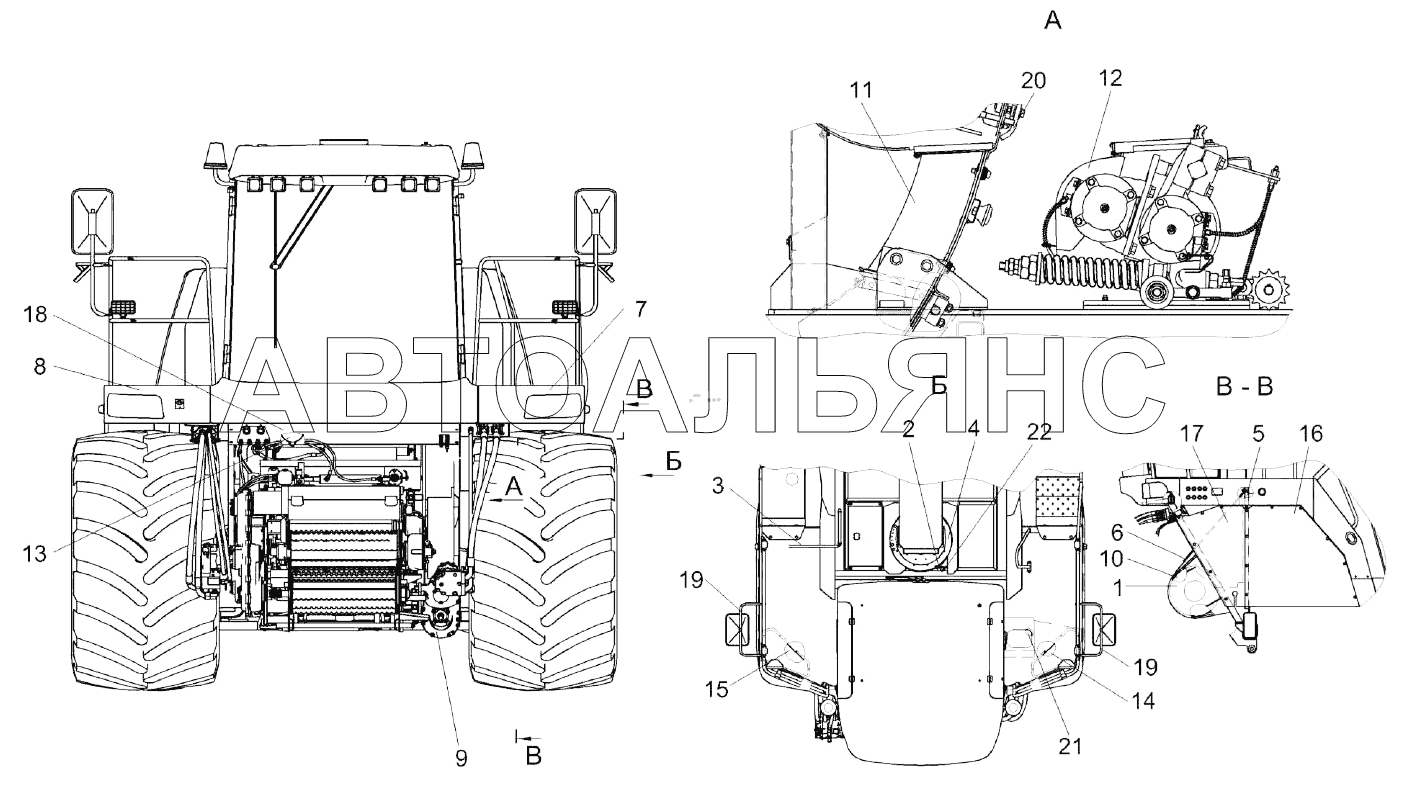

Измельчитель самоходный КВК (вид спереди)
100%
Название детали
Измельчитель самоходный
Заводской номер
КВК0100000
Количество на модель
1
№
Название детали
Ограждение
Заводской номер
КВК0100070
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
КВК0100080
Количество на модель
1
№
2
Название детали
Цепь
Заводской номер
КВК0100100
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
КВК0100140А
Количество на модель
1
№
4
Название детали
Подставка
Заводской номер
КВК0100150-01
Количество на модель
1
№
5
Название детали
Ограждение
Заводской номер
КВК0100510
Количество на модель
1
№
6
Название детали
Маска
Заводской номер
КВК0100530
Количество на модель
1
№
7
Название детали
Маска
Заводской номер
КВК0100530-01
Количество на модель
1
№
8
Название детали
Редуктор
Заводской номер
КВК0104100А
Количество на модель
1
№
9
Название детали
Привод измельчающего барабана
Заводской номер
КВК0130000
Количество на модель
1
№
10
Название детали
Проставка
Заводской номер
КВК0141600
Количество на модель
1
№
11
Название детали
Устройство доизмельчающее
Заводской номер
КВК0149000
Количество на модель
1
№
12
Название детали
Гидросистема рулевого управления и силовых гидроцилиндров
Заводской номер
КВК0602000В
Количество на модель
№
13
Название детали
Люк
Заводской номер
КВК0100406
Количество на модель
1
№
14
Название детали
Люк
Заводской номер
КВК0100406-01
Количество на модель
1
№
15
Название детали
Ограждение
Заводской номер
КВК0100408
Количество на модель
2
№
16
Название детали
Ограждение
Заводской номер
КВК0100409-01
Количество на модель
1
№
17
Название детали
Панель
Заводской номер
КВК0100412
Количество на модель
1
№
18
Название детали
Труба
Заводской номер
КВК0100804
Количество на модель
2
№
19
Название детали
Скоба
Заводской номер
КВС-1-0100445А
Количество на модель
2
№
20
Название детали
Крышка
Заводской номер
КВС-1-0100447
Количество на модель
1
№
21
Название детали
Датчик угла поворота
Заводской номер
ДУП-01±15
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Измельчитель самоходный | КВК0100000 | 1 | 1 | |||||
| 1 | Ограждение | КВК0100070 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КВК0100080 | 1 | 1 | 2 | |||
| 3 | Цепь | КВК0100100 | 1 | 1 | 3 | |||
| 4 | Крышка | КВК0100140А | 1 | 1 | 4 | |||
| 5 | Подставка | КВК0100150-01 | 1 | 1 | 5 | |||
| 6 | Ограждение | КВК0100510 | 1 | 1 | 6 | |||
| 7 | Маска | КВК0100530 | 1 | 1 | 7 | |||
| 8 | Маска | КВК0100530-01 | 1 | 1 | 8 | |||
| 9 | Редуктор | КВК0104100А | 1 | 1 | 9 | |||
| 10 | Привод измельчающего барабана | КВК0130000 | 1 | 1 | 10 | |||
| 11 | Проставка | КВК0141600 | 1 | 1 | 11 | |||
| 12 | Устройство доизмельчающее | КВК0149000 | 1 | 1 | 12 | |||
| 13 | Гидросистема рулевого управления и силовых гидроцилиндров | КВК0602000В | 13 | |||||
| 14 | Люк | КВК0100406 | 1 | 1 | 14 | |||
| 15 | Люк | КВК0100406-01 | 1 | 1 | 15 | |||
| 16 | Ограждение | КВК0100408 | 2 | 2 | 16 | |||
| 17 | Ограждение | КВК0100409-01 | 1 | 1 | 17 | |||
| 18 | Панель | КВК0100412 | 1 | 1 | 18 | |||
| 19 | Труба | КВК0100804 | 2 | 2 | 19 | |||
| 20 | Скоба | КВС-1-0100445А | 2 | 2 | 20 | |||
| 21 | Крышка | КВС-1-0100447 | 1 | 1 | 21 | |||
| 22 | Датчик угла поворота | ДУП-01±15 | 1 | 1 | 22 |
