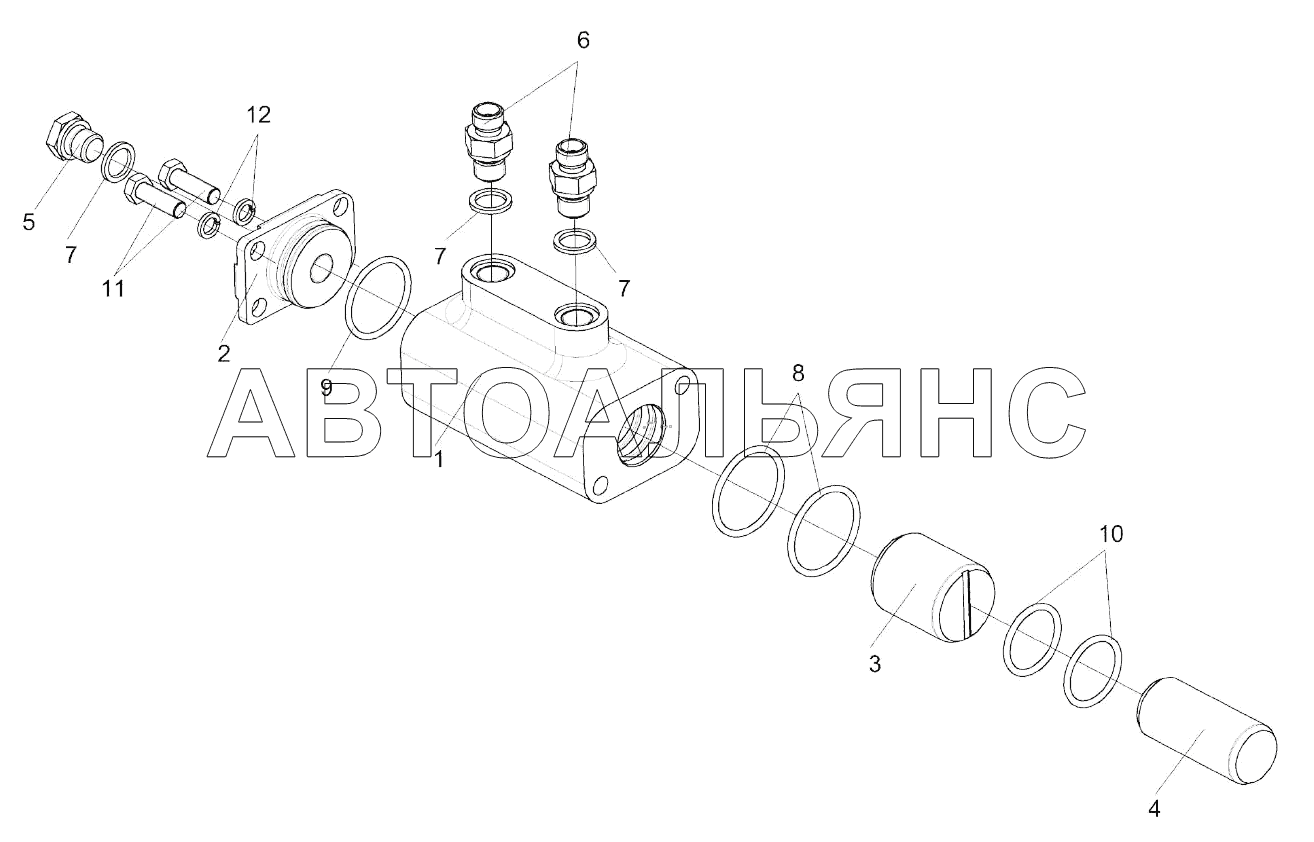

Гидроцилиндр УЭС-
100%
Название детали
Гидроцилиндр
Заводской номер
УЭС-16-5131010
Количество на модель
2
№
Название детали
корпус
Заводской номер
УЭС-16-5131103
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
УЭС-16-5131104
Количество на модель
1
№
2
Название детали
Плунжер
Заводской номер
УЭС-16-5131601
Количество на модель
1
№
3
Название детали
Плунжер
Заводской номер
УЭС-16-5131602
Количество на модель
1
№
4
Название детали
Заглушка
Заводской номер
УЭС-16-5131603
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
КПК0800602
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
КИС0118008Б
Количество на модель
3
№
7
Название детали
Кольцо 038-044-36-2-2-18829/9833
Заводской номер
038-044-36-2-2-18829/9833
Количество на модель
2
№
8
Название детали
Кольцо- - -
Заводской номер
034-040-36-2-2-18829/9833
Количество на модель
1
№
9
Название детали
Кольцо 029-035-36-2-2-18829/9833
Заводской номер
029-035-36-2-2-18829/9833
Количество на модель
2
№
10
Название детали
Болт М8-6ех25-7796
Заводской номер
БолтМ8-6ех25-7796
Количество на модель
2
№
11
Название детали
Шайба 8.65Г-6402
Заводской номер
Шайба8.65Г-6402
Количество на модель
2
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр | УЭС-16-5131010 | 2 | 2 | |||||
| 1 | корпус | УЭС-16-5131103 | 1 | 1 | 1 | |||
| 2 | Крышка | УЭС-16-5131104 | 1 | 1 | 2 | |||
| 3 | Плунжер | УЭС-16-5131601 | 1 | 1 | 3 | |||
| 4 | Плунжер | УЭС-16-5131602 | 1 | 1 | 4 | |||
| 5 | Заглушка | УЭС-16-5131603 | 1 | 1 | 5 | |||
| 6 | Штуцер | КПК0800602 | 2 | 2 | 6 | |||
| 7 | Кольцо | КИС0118008Б | 3 | 3 | 7 | |||
| 8 | Кольцо 038-044-36-2-2-18829/9833 | 038-044-36-2-2-18829/9833 | 2 | 2 | 8 | |||
| 9 | Кольцо- - - | 034-040-36-2-2-18829/9833 | 1 | 1 | 9 | |||
| 10 | Кольцо 029-035-36-2-2-18829/9833 | 029-035-36-2-2-18829/9833 | 2 | 2 | 10 | |||
| 11 | Болт М8-6ех25-7796 | БолтМ8-6ех25-7796 | 2 | 2 | 11 | |||
| 12 | Шайба 8.65Г-6402 | Шайба8.65Г-6402 | 2 | 2 | 12 |
