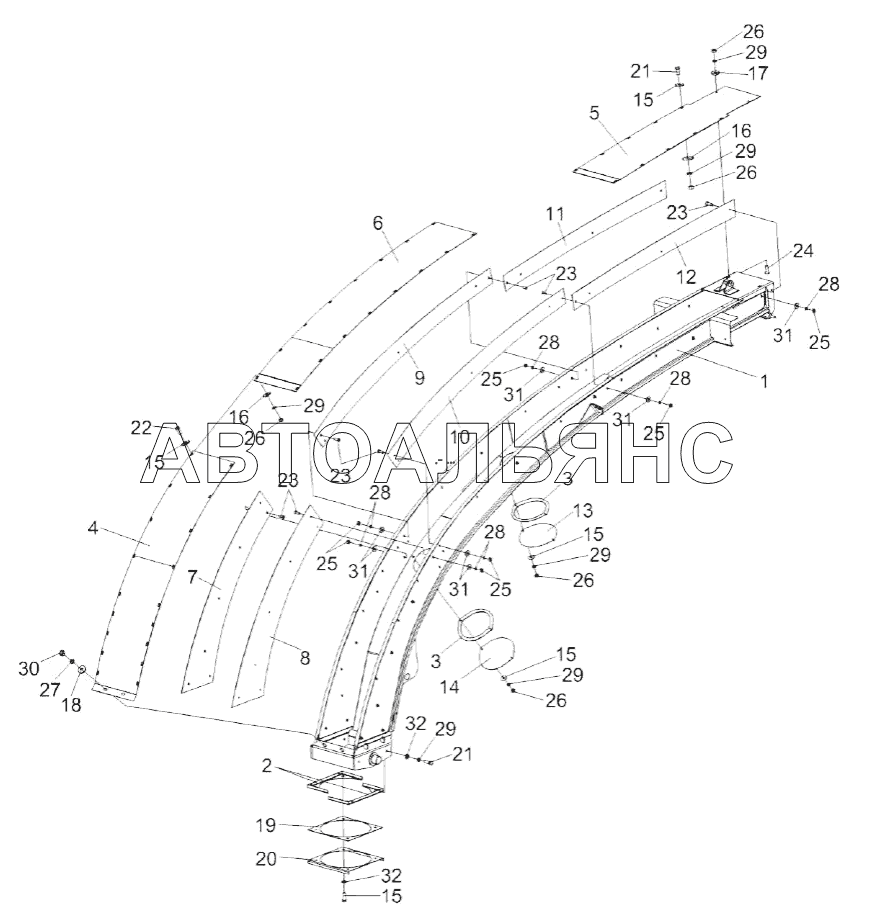

Силосопровод КВК (лист )
100%
Название детали
Силосопровод
Заводской номер
КВК0144000
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
КВК0144010
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
КВС-1-0144160А
Количество на модель
2
№
2
Название детали
Прокладка
Заводской номер
КВК0144001
Количество на модель
2
№
3
Название детали
Крыша нижняя
Заводской номер
КВК0144401
Количество на модель
1
№
4
Название детали
Крыша
Заводской номер
КВК0144412
Количество на модель
1
№
5
Название детали
Крыша
Заводской номер
КВК0144417
Количество на модель
1
№
6
Название детали
Накладка нижняя
Заводской номер
КВК0144443
Количество на модель
1
№
7
Название детали
Накладка нижняя
Заводской номер
КВК0144443-01
Количество на модель
1
№
8
Название детали
Накладка
Заводской номер
КВК0144444
Количество на модель
1
№
9
Название детали
Накладка
Заводской номер
КВК0144444-01
Количество на модель
1
№
10
Название детали
Накладка
Заводской номер
КВК0144447
Количество на модель
1
№
11
Название детали
Накладка
Заводской номер
КВК0144447-01
Количество на модель
1
№
12
Название детали
Люк
Заводской номер
КВК0144448
Количество на модель
1
№
13
Название детали
Люк
Заводской номер
КВК0144448-01
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
КВК0144452
Количество на модель
44
№
15
Название детали
Шайба
Заводской номер
КВК0144452-01
Количество на модель
40
№
16
Название детали
Шайба
Заводской номер
КВК0144452-02
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
КВС-1-0142625
Количество на модель
2
№
18
Название детали
Уплотнение
Заводской номер
КВС-1-0144001А
Количество на модель
1
№
19
Название детали
Тарелка
Заводской номер
КВС-1-0144431А
Количество на модель
1
№
20
Название детали
Болт М8-6eх25-7796
Заводской номер
БолтМ8-6eх25-7796
Количество на модель
44
№
21
Название детали
Болт М8-6eх30-7796
Заводской номер
БолтМ8-6eх30-7796
Количество на модель
8
№
22
Название детали
Винт B2.М6-6eх16-17475
Заводской номер
ВинтB2.М6-6eх16-17475
Количество на модель
44
№
23
Название детали
Винт B2.М8-6eх25-17475
Заводской номер
ВинтB2.М8-6eх25-17475
Количество на модель
2
№
24
Название детали
Гайка М6-6G-5915
Заводской номер
ГайкаМ6-6G-5915
Количество на модель
44
№
25
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
46
№
26
Название детали
Гайка М12-6G-5915
Заводской номер
ГайкаМ12-6G-5915
Количество на модель
2
№
27
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
50
№
28
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
46
№
29
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
2
№
30
Название детали
Шайба С6.01-6958
Заводской номер
ШайбаС6.01-6958
Количество на модель
44
№
31
Название детали
Шайба C.8.01-11371
Заводской номер
ШайбаC.8.01-11371
Количество на модель
12
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Силосопровод | КВК0144000 | 1 | 1 | |||||
| 1 | Трубопровод | КВК0144010 | 1 | 1 | 1 | |||
| 2 | Опора | КВС-1-0144160А | 2 | 2 | 2 | |||
| 3 | Прокладка | КВК0144001 | 2 | 2 | 3 | |||
| 4 | Крыша нижняя | КВК0144401 | 1 | 1 | 4 | |||
| 5 | Крыша | КВК0144412 | 1 | 1 | 5 | |||
| 6 | Крыша | КВК0144417 | 1 | 1 | 6 | |||
| 7 | Накладка нижняя | КВК0144443 | 1 | 1 | 7 | |||
| 8 | Накладка нижняя | КВК0144443-01 | 1 | 1 | 8 | |||
| 9 | Накладка | КВК0144444 | 1 | 1 | 9 | |||
| 10 | Накладка | КВК0144444-01 | 1 | 1 | 10 | |||
| 11 | Накладка | КВК0144447 | 1 | 1 | 11 | |||
| 12 | Накладка | КВК0144447-01 | 1 | 1 | 12 | |||
| 13 | Люк | КВК0144448 | 1 | 1 | 13 | |||
| 14 | Люк | КВК0144448-01 | 1 | 1 | 14 | |||
| 15 | Шайба | КВК0144452 | 44 | 44 | 15 | |||
| 16 | Шайба | КВК0144452-01 | 40 | 40 | 16 | |||
| 17 | Шайба | КВК0144452-02 | 2 | 2 | 17 | |||
| 18 | Шайба | КВС-1-0142625 | 2 | 2 | 18 | |||
| 19 | Уплотнение | КВС-1-0144001А | 1 | 1 | 19 | |||
| 20 | Тарелка | КВС-1-0144431А | 1 | 1 | 20 | |||
| 21 | Болт М8-6eх25-7796 | БолтМ8-6eх25-7796 | 44 | 44 | 21 | |||
| 22 | Болт М8-6eх30-7796 | БолтМ8-6eх30-7796 | 8 | 8 | 22 | |||
| 23 | Винт B2.М6-6eх16-17475 | ВинтB2.М6-6eх16-17475 | 44 | 44 | 23 | |||
| 24 | Винт B2.М8-6eх25-17475 | ВинтB2.М8-6eх25-17475 | 2 | 2 | 24 | |||
| 25 | Гайка М6-6G-5915 | ГайкаМ6-6G-5915 | 44 | 44 | 25 | |||
| 26 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 46 | 46 | 26 | |||
| 27 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 2 | 2 | 27 | |||
| 28 | Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 50 | 50 | 28 | |||
| 29 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 46 | 46 | 29 | |||
| 30 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 2 | 2 | 30 | |||
| 31 | Шайба С6.01-6958 | ШайбаС6.01-6958 | 44 | 44 | 31 | |||
| 32 | Шайба C.8.01-11371 | ШайбаC.8.01-11371 | 12 | 12 | 32 |
