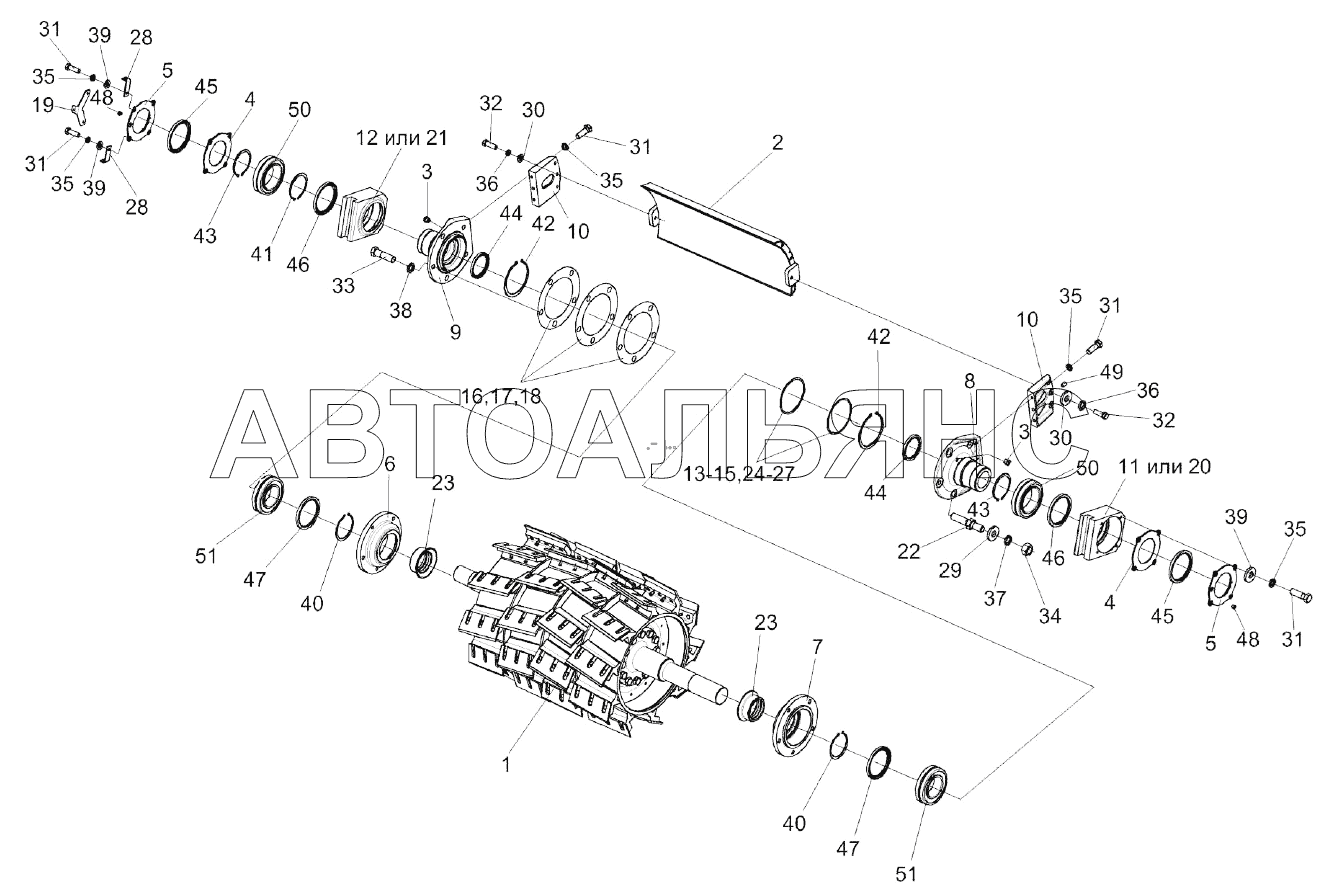

Установка барабана КВК
100%
Название детали
Крышка
Заводской номер
КВК0115140
Количество на модель
2
№
Название детали
Крышка
Заводской номер
КВК0115290
Количество на модель
1
№
Название детали
Крышка
Заводской номер
КВК0115290-01
Количество на модель
1
№
Название детали
корпус
Заводской номер
КВК0115300
Количество на модель
1
№
Название детали
корпус
Заводской номер
КВК0115300-01
Количество на модель
1
№
Название детали
корпус
Заводской номер
КВК0115310
Количество на модель
1
№
Название детали
корпус
Заводской номер
КВК0115310-01
Количество на модель
1
№
Название детали
Барабан
Заводской номер
КВК0115020
Количество на модель
1
№
1
Название детали
Крыша
Заводской номер
КВК0115040
Количество на модель
1
№
2
Название детали
Клапан предохранительный
Заводской номер
КУЖ0108010
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
КВК0115001
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
КВК0115103
Количество на модель
1
№
5
Название детали
корпус
Заводской номер
КВК0115201
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
КВК0115201-01
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
КВК0115324
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
КВК0115324-01
Количество на модель
1
№
9
Название детали
Жесткость
Заводской номер
КВК0115309
Количество на модель
1
№
10
Название детали
корпус
Заводской номер
КВК0115311
Количество на модель
1
№
11
Название детали
корпус
Заводской номер
КВК0115311-01
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
КВК0115464
Количество на модель
2
№
13
Название детали
прокладка
Заводской номер
КВК0115464-01
Количество на модель
4
№
14
Название детали
прокладка
Заводской номер
КВК0115464-02
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
КВК0115467
Количество на модель
2
№
16
Название детали
прокладка
Заводской номер
КВК0115467-01
Количество на модель
2
№
17
Название детали
прокладка
Заводской номер
КВК0115467-02
Количество на модель
2
№
18
Название детали
Кронштейн
Заводской номер
КВК0115476
Количество на модель
1
№
19
Название детали
корпус
Заводской номер
КВК0115605
Количество на модель
1
№
20
Название детали
корпус
Заводской номер
КВК0115605-01
Количество на модель
1
№
21
Название детали
Шпилька
Заводской номер
КВК0115606
Количество на модель
4
№
22
Название детали
Втулка
Заводской номер
КВК0115639
Количество на модель
2
№
23
Название детали
прокладка
Заводской номер
КВК0115809
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
КВК0115809-01
Количество на модель
1
№
25
Название детали
прокладка
Заводской номер
КВК0115809-02
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
КВК0115809-03
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
КВС-2-0100488
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
КЗР0202674А
Количество на модель
7
№
29
Название детали
Шайба
Заводской номер
ПКК0100449А
Количество на модель
6
№
30
Название детали
Болт M- x
Заводской номер
БолтМ10-6eх30-7796
Количество на модель
9
№
31
Название детали
Болт М12-6eх35-7796
Заводской номер
БолтМ12-6eх35-7796
Количество на модель
8
№
32
Название детали
Болт M- x
Заводской номер
БолтМ20-6eх70-7796
Количество на модель
6
№
33
Название детали
Гайка М16-6G-5915
Заводской номер
ГайкаМ16-6G-5915
Количество на модель
4
№
34
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
14
№
35
Название детали
Шайба 12Т.65Г-6402
Заводской номер
Шайба12Т.65Г-6402
Количество на модель
6
№
36
Название детали
Шайба 16Т.65Г-6402
Заводской номер
Шайба16Т.65Г-6402
Количество на модель
4
№
37
Название детали
Шайба 20Т.65Г-6402
Заводской номер
Шайба20Т.65Г-6402
Количество на модель
6
№
38
Название детали
Шайба C.10.01-11371
Заводской номер
ШайбаC.10.01-11371
Количество на модель
3
№
39
Название детали
Кольцо- - -
Заводской номер
100-106-36-2-2-18829/9833
Количество на модель
2
№
40
Название детали
Кольцо В
Заводской номер
В180-13941
Количество на модель
1
№
41
Название детали
Кольцо В
Заводской номер
В180-13943
Количество на модель
1
№
41
Название детали
Кольцо- - -
Заводской номер
190-205-85-2-2-18829/9833
Количество на модель
2
№
42
Название детали
Кольцо В
Заводской номер
В120-13942
Количество на модель
2
№
43
Название детали
Манжета- х-
Заводской номер
1.1-100х125-1-8752
Количество на модель
1
№
44
Название детали
Манжета 1.2-120х150-1-8752
Заводской номер
1.2-120х150-1-8752
Количество на модель
1
№
45
Название детали
Манжета- х-
Заводской номер
1.2-135х160-1-8752
Количество на модель
1
№
46
Название детали
Манжета 2.2-120х150-1-8752
Заводской номер
2.2-120х150-1-8752
Количество на модель
1
№
47
Название детали
Масло-
Заводской номер
Масленка2.1.45-19853
Количество на модель
1
№
48
Название детали
Штифт х
Заводской номер
Штифт16х25-3128
Количество на модель
1
№
49
Название детали
Подшипник
Заводской номер
23024СС/W33
Количество на модель
1
№
50
Название детали
Подшипник
Заводской номер
22220E
Количество на модель
2
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка | КВК0115140 | 2 | 2 | |||||
| Крышка | КВК0115290 | 1 | 1 | |||||
| Крышка | КВК0115290-01 | 1 | 1 | |||||
| корпус | КВК0115300 | 1 | 1 | |||||
| корпус | КВК0115300-01 | 1 | 1 | |||||
| корпус | КВК0115310 | 1 | 1 | |||||
| корпус | КВК0115310-01 | 1 | 1 | |||||
| 1 | Барабан | КВК0115020 | 1 | 1 | 1 | |||
| 2 | Крыша | КВК0115040 | 1 | 1 | 2 | |||
| 3 | Клапан предохранительный | КУЖ0108010 | 1 | 1 | 3 | |||
| 4 | прокладка | КВК0115001 | 2 | 2 | 4 | |||
| 5 | Крышка | КВК0115103 | 1 | 1 | 5 | |||
| 6 | корпус | КВК0115201 | 1 | 1 | 6 | |||
| 7 | корпус | КВК0115201-01 | 1 | 1 | 7 | |||
| 8 | Крышка | КВК0115324 | 1 | 1 | 8 | |||
| 9 | Крышка | КВК0115324-01 | 1 | 1 | 9 | |||
| 10 | Жесткость | КВК0115309 | 1 | 1 | 10 | |||
| 11 | корпус | КВК0115311 | 1 | 1 | 11 | |||
| 12 | корпус | КВК0115311-01 | 1 | 1 | 12 | |||
| 13 | прокладка | КВК0115464 | 2 | 2 | 13 | |||
| 14 | прокладка | КВК0115464-01 | 4 | 4 | 14 | |||
| 15 | прокладка | КВК0115464-02 | 1 | 1 | 15 | |||
| 16 | прокладка | КВК0115467 | 2 | 2 | 16 | |||
| 17 | прокладка | КВК0115467-01 | 2 | 2 | 17 | |||
| 18 | прокладка | КВК0115467-02 | 2 | 2 | 18 | |||
| 19 | Кронштейн | КВК0115476 | 1 | 1 | 19 | |||
| 20 | корпус | КВК0115605 | 1 | 1 | 20 | |||
| 21 | корпус | КВК0115605-01 | 1 | 1 | 21 | |||
| 22 | Шпилька | КВК0115606 | 4 | 4 | 22 | |||
| 23 | Втулка | КВК0115639 | 2 | 2 | 23 | |||
| 24 | прокладка | КВК0115809 | 2 | 2 | 24 | |||
| 25 | прокладка | КВК0115809-01 | 1 | 1 | 25 | |||
| 26 | прокладка | КВК0115809-02 | 1 | 1 | 26 | |||
| 27 | прокладка | КВК0115809-03 | 1 | 1 | 27 | |||
| 28 | Кронштейн | КВС-2-0100488 | 2 | 2 | 28 | |||
| 29 | Шайба | КЗР0202674А | 7 | 7 | 29 | |||
| 30 | Шайба | ПКК0100449А | 6 | 6 | 30 | |||
| 31 | Болт M- x | БолтМ10-6eх30-7796 | 9 | 9 | 31 | |||
| 32 | Болт М12-6eх35-7796 | БолтМ12-6eх35-7796 | 8 | 8 | 32 | |||
| 33 | Болт M- x | БолтМ20-6eх70-7796 | 6 | 6 | 33 | |||
| 34 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 4 | 4 | 34 | |||
| 35 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 14 | 14 | 35 | |||
| 36 | Шайба 12Т.65Г-6402 | Шайба12Т.65Г-6402 | 6 | 6 | 36 | |||
| 37 | Шайба 16Т.65Г-6402 | Шайба16Т.65Г-6402 | 4 | 4 | 37 | |||
| 38 | Шайба 20Т.65Г-6402 | Шайба20Т.65Г-6402 | 6 | 6 | 38 | |||
| 39 | Шайба C.10.01-11371 | ШайбаC.10.01-11371 | 3 | 3 | 39 | |||
| 40 | Кольцо- - - | 100-106-36-2-2-18829/9833 | 2 | 2 | 40 | |||
| 41 | Кольцо В | В180-13941 | 1 | 1 | 41 | |||
| 41 | Кольцо В | В180-13943 | 1 | 1 | 41 | |||
| 42 | Кольцо- - - | 190-205-85-2-2-18829/9833 | 2 | 2 | 42 | |||
| 43 | Кольцо В | В120-13942 | 2 | 2 | 43 | |||
| 44 | Манжета- х- | 1.1-100х125-1-8752 | 1 | 1 | 44 | |||
| 45 | Манжета 1.2-120х150-1-8752 | 1.2-120х150-1-8752 | 1 | 1 | 45 | |||
| 46 | Манжета- х- | 1.2-135х160-1-8752 | 1 | 1 | 46 | |||
| 47 | Манжета 2.2-120х150-1-8752 | 2.2-120х150-1-8752 | 1 | 1 | 47 | |||
| 48 | Масло- | Масленка2.1.45-19853 | 1 | 1 | 48 | |||
| 49 | Штифт х | Штифт16х25-3128 | 1 | 1 | 49 | |||
| 50 | Подшипник | 23024СС/W33 | 1 | 1 | 50 | |||
| 51 | Подшипник | 22220E | 2 | 2 | 51 |
