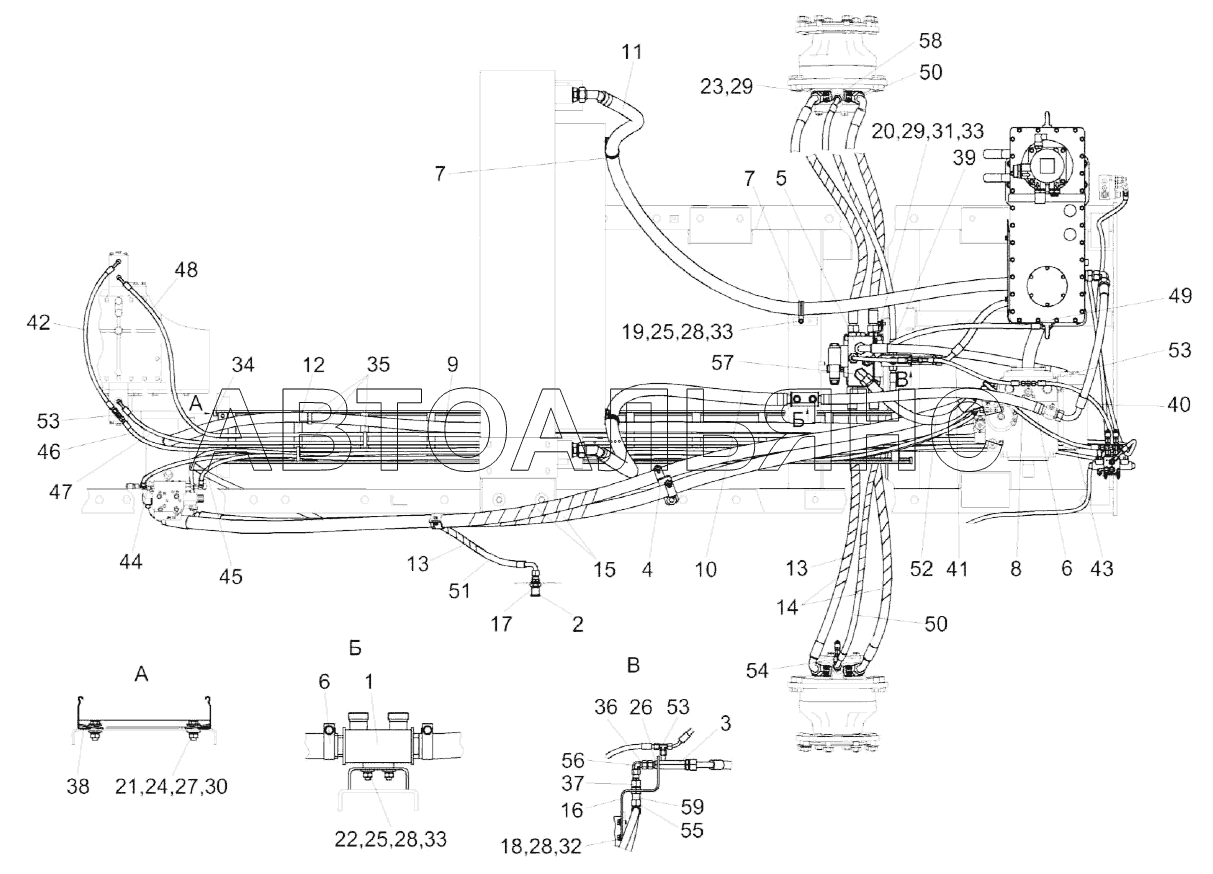

Гидросистема привода ходовой части КВК Б (вид сверху)
100%
Название детали
Гидросистема привода ходовой части
Заводской номер
КВК0601000Б
Количество на модель
1
№
Название детали
Установка клапана дренажного
Заводской номер
КВК0601660
Количество на модель
1
№
Название детали
Коллектор
Заводской номер
КВК0601310
Количество на модель
1
№
1
Название детали
Полумуфта внутренняя
Заводской номер
КВК0601450
Количество на модель
1
№
2
Название детали
Клапан дренажный
Заводской номер
КВК0601520
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
КВК0601620
Количество на модель
1
№
4
Название детали
Установка гидроблока подключения управляемого моста
Заводской номер
КВК0601710
Количество на модель
1
№
5
Название детали
Хомут стяжной
Заводской номер
А23.02.170
Количество на модель
10
№
6
Название детали
Хомут
Заводской номер
КГС0115770-08
Количество на модель
3
№
7
Название детали
Рукав всасывающий
Заводской номер
РНД0250022-55
Количество на модель
1
№
8
Название детали
Рукав
Заводской номер
РНД0250022-131
Количество на модель
1
№
9
Название детали
Рукав
Заводской номер
РНД0320022-98
Количество на модель
1
№
10
Название детали
Рукав
Заводской номер
РНД0320022-127
Количество на модель
1
№
11
Название детали
Лоток лестничный
Заводской номер
КВК0601018
Количество на модель
1
№
12
Название детали
Обложка
Заводской номер
ОПЛ0600016-11
Количество на модель
3
№
13
Название детали
Обложка
Заводской номер
ОПЛ0600027-10
Количество на модель
5
№
14
Название детали
Оплетка
Заводской номер
ОПЛ0600045-08
Количество на модель
3
№
15
Название детали
Кронштейн
Заводской номер
КВК0601453
Количество на модель
1
№
16
Название детали
Гайка специальная
Заводской номер
ПКК0135665
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
БолтМ8-6eх16–7796
Количество на модель
6
№
18
Название детали
Болт М8-6eх25-7796
Заводской номер
БолтМ8-6eх25-7796
Количество на модель
10
№
19
Название детали
Болт М10-6eх20-7796
Заводской номер
БолтМ10-6eх20-7796
Количество на модель
6
№
20
Название детали
Болт М6-6eх20-7798
Заводской номер
БолтМ6-6eх20-7798
Количество на модель
12
№
21
Название детали
Болт М8-6eх20-7802
Заводской номер
БолтМ8-6eх20-7802
Количество на модель
3
№
22
Название детали
Винт
Заводской номер
ВинтМ10-6eх30-11738
Количество на модель
16
№
23
Название детали
Гайка М6-6G-5915
Заводской номер
ГайкаМ6-6G-5915
Количество на модель
12
№
24
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
6
№
25
Название детали
Гайка М18х1,5-6G-2526
Заводской номер
ГайкаМ18х1,5-6G-2526
Количество на модель
1
№
26
Название детали
Шайба 6Т.65Г-6402
Заводской номер
Шайба6Т.65Г-6402
Количество на модель
6
№
27
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
17
№
28
Название детали
Шайба 10Т.65Г-6402
Заводской номер
Шайба10Т.65Г-6402
Количество на модель
24
№
29
Название детали
Шайба C 6.01-6958
Заводской номер
ШайбаC6.01-6958
Количество на модель
12
№
30
Название детали
Шайба C 10.01-6958
Заводской номер
ШайбаC10.01-6958
Количество на модель
4
№
31
Название детали
Шайба C.8.01-11371
Заводской номер
ШайбаC.8.01-11371
Количество на модель
6
№
32
Название детали
Шайба C.10.01-11371
Заводской номер
ШайбаC.10.01-11371
Количество на модель
8
№
33
Название детали
Заглушка торцевая
Заводской номер
LS5000
Количество на модель
4
№
34
Название детали
Лента стяжная
Заводской номер
2-0160981-2
Количество на модель
8
№
35
Название детали
Переходник
Заводской номер
GZ12LCF
Количество на модель
1
№
36
Название детали
Переходник
Заводской номер
RED15/12LOMDCF
Количество на модель
1
№
37
Название детали
Прижим кабельного лотка
Заводской номер
LP1000
Количество на модель
4
№
38
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-360
Количество на модель
1
№
39
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-520
Количество на модель
1
№
40
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-520-0-45
Количество на модель
1
№
41
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-640-0-90
Количество на модель
1
№
42
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-860-0-90
Количество на модель
1
№
43
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-3400-0-45
Количество на модель
1
№
44
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-3400-0-90
Количество на модель
1
№
45
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-4000
Количество на модель
1
№
46
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-4000-0-90
Количество на модель
1
№
47
Название детали
Рукав высокого давления
Заводской номер
РВД6-1SC-М14х1,5-24-4500-0-90
Количество на модель
1
№
48
Название детали
Рукав высокого давления
Заводской номер
РВД10-2SC-М18х1,5-24-800-0-90
Количество на модель
1
№
49
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-1500-0-45
Количество на модель
2
№
50
Название детали
Рукав высокого давления
Заводской номер
РВД12-2SC-М22х1,5-24-1700-90-90/90
Количество на модель
1
№
51
Название детали
Рукав высокого давления
Заводской номер
РВД20-4SH-M36x2-24-580-0-45
Количество на модель
1
№
52
Название детали
Тройник
Заводской номер
ET08LOMDCF
Количество на модель
2
№
53
Название детали
Тройник
Заводской номер
EL15LOMDCF
Количество на модель
1
№
54
Название детали
Тройник
Заводской номер
ET15LOMDCF
Количество на модель
1
№
55
Название детали
Угольник
Заводской номер
EW12LOMDCF
Количество на модель
1
№
56
Название детали
Угольник
Заводской номер
EW25SOMDCF
Количество на модель
2
№
57
Название детали
Переходник концевой
Заводской номер
GE15LMEDOMDCF
Количество на модель
2
№
58
Название детали
Штуцер
Заводской номер
SV15LOMDCF
Количество на модель
1
№
59
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема привода ходовой части | КВК0601000Б | 1 | 1 | |||||
| Установка клапана дренажного | КВК0601660 | 1 | 1 | |||||
| 1 | Коллектор | КВК0601310 | 1 | 1 | 1 | |||
| 2 | Полумуфта внутренняя | КВК0601450 | 1 | 1 | 2 | |||
| 3 | Клапан дренажный | КВК0601520 | 1 | 1 | 3 | |||
| 4 | Кронштейн | КВК0601620 | 1 | 1 | 4 | |||
| 5 | Установка гидроблока подключения управляемого моста | КВК0601710 | 1 | 1 | 5 | |||
| 6 | Хомут стяжной | А23.02.170 | 10 | 10 | 6 | |||
| 7 | Хомут | КГС0115770-08 | 3 | 3 | 7 | |||
| 8 | Рукав всасывающий | РНД0250022-55 | 1 | 1 | 8 | |||
| 9 | Рукав | РНД0250022-131 | 1 | 1 | 9 | |||
| 10 | Рукав | РНД0320022-98 | 1 | 1 | 10 | |||
| 11 | Рукав | РНД0320022-127 | 1 | 1 | 11 | |||
| 12 | Лоток лестничный | КВК0601018 | 1 | 1 | 12 | |||
| 13 | Обложка | ОПЛ0600016-11 | 3 | 3 | 13 | |||
| 14 | Обложка | ОПЛ0600027-10 | 5 | 5 | 14 | |||
| 15 | Оплетка | ОПЛ0600045-08 | 3 | 3 | 15 | |||
| 16 | Кронштейн | КВК0601453 | 1 | 1 | 16 | |||
| 17 | Гайка специальная | ПКК0135665 | 1 | 1 | 17 | |||
| 18 | Болт | БолтМ8-6eх16–7796 | 6 | 6 | 18 | |||
| 19 | Болт М8-6eх25-7796 | БолтМ8-6eх25-7796 | 10 | 10 | 19 | |||
| 20 | Болт М10-6eх20-7796 | БолтМ10-6eх20-7796 | 6 | 6 | 20 | |||
| 21 | Болт М6-6eх20-7798 | БолтМ6-6eх20-7798 | 12 | 12 | 21 | |||
| 22 | Болт М8-6eх20-7802 | БолтМ8-6eх20-7802 | 3 | 3 | 22 | |||
| 23 | Винт | ВинтМ10-6eх30-11738 | 16 | 16 | 23 | |||
| 24 | Гайка М6-6G-5915 | ГайкаМ6-6G-5915 | 12 | 12 | 24 | |||
| 25 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 6 | 6 | 25 | |||
| 26 | Гайка М18х1,5-6G-2526 | ГайкаМ18х1,5-6G-2526 | 1 | 1 | 26 | |||
| 27 | Шайба 6Т.65Г-6402 | Шайба6Т.65Г-6402 | 6 | 6 | 27 | |||
| 28 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 17 | 17 | 28 | |||
| 29 | Шайба 10Т.65Г-6402 | Шайба10Т.65Г-6402 | 24 | 24 | 29 | |||
| 30 | Шайба C 6.01-6958 | ШайбаC6.01-6958 | 12 | 12 | 30 | |||
| 31 | Шайба C 10.01-6958 | ШайбаC10.01-6958 | 4 | 4 | 31 | |||
| 32 | Шайба C.8.01-11371 | ШайбаC.8.01-11371 | 6 | 6 | 32 | |||
| 33 | Шайба C.10.01-11371 | ШайбаC.10.01-11371 | 8 | 8 | 33 | |||
| 34 | Заглушка торцевая | LS5000 | 4 | 4 | 34 | |||
| 35 | Лента стяжная | 2-0160981-2 | 8 | 8 | 35 | |||
| 36 | Переходник | GZ12LCF | 1 | 1 | 36 | |||
| 37 | Переходник | RED15/12LOMDCF | 1 | 1 | 37 | |||
| 38 | Прижим кабельного лотка | LP1000 | 4 | 4 | 38 | |||
| 39 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-360 | 1 | 1 | 39 | |||
| 40 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-520 | 1 | 1 | 40 | |||
| 41 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-520-0-45 | 1 | 1 | 41 | |||
| 42 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-640-0-90 | 1 | 1 | 42 | |||
| 43 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-860-0-90 | 1 | 1 | 43 | |||
| 44 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-3400-0-45 | 1 | 1 | 44 | |||
| 45 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-3400-0-90 | 1 | 1 | 45 | |||
| 46 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-4000 | 1 | 1 | 46 | |||
| 47 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-4000-0-90 | 1 | 1 | 47 | |||
| 48 | Рукав высокого давления | РВД6-1SC-М14х1,5-24-4500-0-90 | 1 | 1 | 48 | |||
| 49 | Рукав высокого давления | РВД10-2SC-М18х1,5-24-800-0-90 | 1 | 1 | 49 | |||
| 50 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-1500-0-45 | 2 | 2 | 50 | |||
| 51 | Рукав высокого давления | РВД12-2SC-М22х1,5-24-1700-90-90/90 | 1 | 1 | 51 | |||
| 52 | Рукав высокого давления | РВД20-4SH-M36x2-24-580-0-45 | 1 | 1 | 52 | |||
| 53 | Тройник | ET08LOMDCF | 2 | 2 | 53 | |||
| 54 | Тройник | EL15LOMDCF | 1 | 1 | 54 | |||
| 55 | Тройник | ET15LOMDCF | 1 | 1 | 55 | |||
| 56 | Угольник | EW12LOMDCF | 1 | 1 | 56 | |||
| 57 | Угольник | EW25SOMDCF | 2 | 2 | 57 | |||
| 58 | Переходник концевой | GE15LMEDOMDCF | 2 | 2 | 58 | |||
| 59 | Штуцер | SV15LOMDCF | 1 | 1 | 59 |
