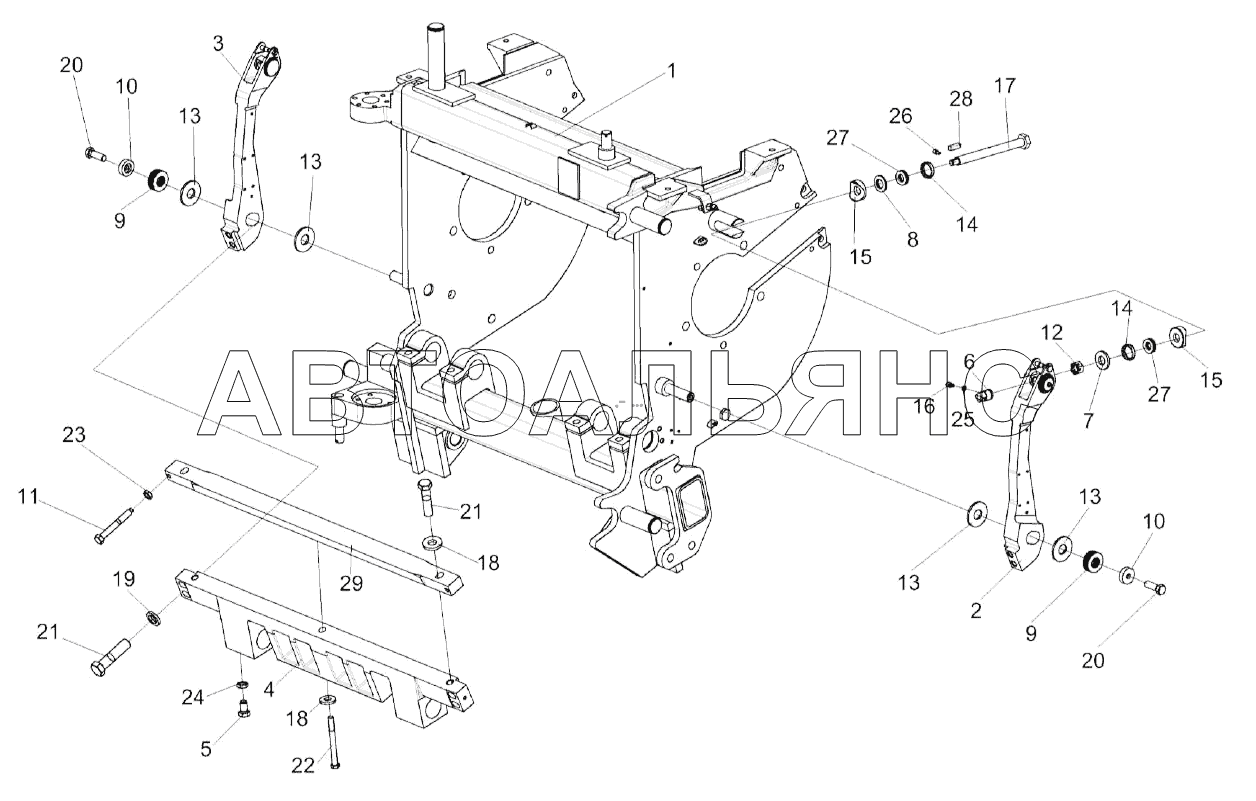

Установка рычагов КВК и КВК
100%
Название детали
Рама
Заводской номер
КВК0115010
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
КВК0115170
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
КВК0115170-01
Количество на модель
1
№
3
Название детали
Подбрусник
Заводской номер
КВК0115302
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
КВК0115611
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
КВК0115604
Количество на модель
2
№
5
Название детали
Втулка
Заводской номер
КВК0115616
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
КВС-1-0100471
Количество на модель
2
№
7
Название детали
Пружина тарельчатая
Заводской номер
КВС-1-0115452
Количество на модель
4
№
8
Название детали
Пружина тарельчатая
Заводской номер
КВС-1-0115475
Количество на модель
12
№
9
Название детали
Шайба
Заводской номер
КВС-1-0115476
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
КВС-1-0115629
Количество на модель
2
№
11
Название детали
Орех
Заводской номер
КВС-1-0115631-01
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
КВС-1-0115637
Количество на модель
4
№
13
Название детали
КОЛЬЦО
Заводской номер
КВС-1-0117001
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
КВС-1-0117606
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
КВС-1-0117613
Количество на модель
2
№
16
Название детали
Винт
Заводской номер
КВС-1-0117624-01
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
КЗР0202674А
Количество на модель
7
№
18
Название детали
Шайба
Заводской номер
КИЛ0116416
Количество на модель
4
№
19
Название детали
Болт М12-6eх35-7796
Заводской номер
БолтМ12-6eх35-7796
Количество на модель
8
№
20
Название детали
Болт Mx- x
Заводской номер
БолтМ16х1,5-6eх65-7796
Количество на модель
6
№
21
Название детали
Болт Мх, - х
Заводской номер
БолтМ16х1,5-6eх160-7796
Количество на модель
1
№
22
Название детали
Гайка М10-6G-2526
Заводской номер
ГайкаМ10-6G-2526
Количество на модель
2
№
23
Название детали
Гайка М16х1,5-6G-2526
Заводской номер
ГайкаМ16х1,5-6G-2526
Количество на модель
2
№
24
Название детали
Кольцо II
Заводской номер
24II06-2833
Количество на модель
2
№
25
Название детали
Шплинт 3,2х32-397
Заводской номер
Шплинт3,2х32-397
Количество на модель
2
№
26
Название детали
Подшипник
Заводской номер
8104-7872
Количество на модель
4
№
27
Название детали
Шпонка хх
Заводской номер
Шпонка2-5х5х16-23360
Количество на модель
2
№
28
Название детали
Брус противорежущий
Заводской номер
КВС-1-0117150.3
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | КВК0115010 | 1 | 1 | 1 | |||
| 2 | Рычаг | КВК0115170 | 1 | 1 | 2 | |||
| 3 | Рычаг | КВК0115170-01 | 1 | 1 | 3 | |||
| 4 | Подбрусник | КВК0115302 | 1 | 1 | 4 | |||
| 5 | Болт | КВК0115611 | 2 | 2 | 5 | |||
| 5 | Болт | КВК0115604 | 2 | 2 | 5 | |||
| 6 | Втулка | КВК0115616 | 2 | 2 | 6 | |||
| 7 | Шайба | КВС-1-0100471 | 2 | 2 | 7 | |||
| 8 | Пружина тарельчатая | КВС-1-0115452 | 4 | 4 | 8 | |||
| 9 | Пружина тарельчатая | КВС-1-0115475 | 12 | 12 | 9 | |||
| 10 | Шайба | КВС-1-0115476 | 2 | 2 | 10 | |||
| 11 | Болт | КВС-1-0115629 | 2 | 2 | 11 | |||
| 12 | Орех | КВС-1-0115631-01 | 2 | 2 | 12 | |||
| 13 | Шайба | КВС-1-0115637 | 4 | 4 | 13 | |||
| 14 | КОЛЬЦО | КВС-1-0117001 | 4 | 4 | 14 | |||
| 15 | Шайба | КВС-1-0117606 | 4 | 4 | 15 | |||
| 16 | Винт | КВС-1-0117613 | 2 | 2 | 16 | |||
| 17 | Винт | КВС-1-0117624-01 | 2 | 2 | 17 | |||
| 18 | Шайба | КЗР0202674А | 7 | 7 | 18 | |||
| 19 | Шайба | КИЛ0116416 | 4 | 4 | 19 | |||
| 20 | Болт М12-6eх35-7796 | БолтМ12-6eх35-7796 | 8 | 8 | 20 | |||
| 21 | Болт Mx- x | БолтМ16х1,5-6eх65-7796 | 6 | 6 | 21 | |||
| 22 | Болт Мх, - х | БолтМ16х1,5-6eх160-7796 | 1 | 1 | 22 | |||
| 23 | Гайка М10-6G-2526 | ГайкаМ10-6G-2526 | 2 | 2 | 23 | |||
| 24 | Гайка М16х1,5-6G-2526 | ГайкаМ16х1,5-6G-2526 | 2 | 2 | 24 | |||
| 25 | Кольцо II | 24II06-2833 | 2 | 2 | 25 | |||
| 26 | Шплинт 3,2х32-397 | Шплинт3,2х32-397 | 2 | 2 | 26 | |||
| 27 | Подшипник | 8104-7872 | 4 | 4 | 27 | |||
| 28 | Шпонка хх | Шпонка2-5х5х16-23360 | 2 | 2 | 28 | |||
| 29 | Брус противорежущий | КВС-1-0117150.3 | 1 | 1 | 29 |
