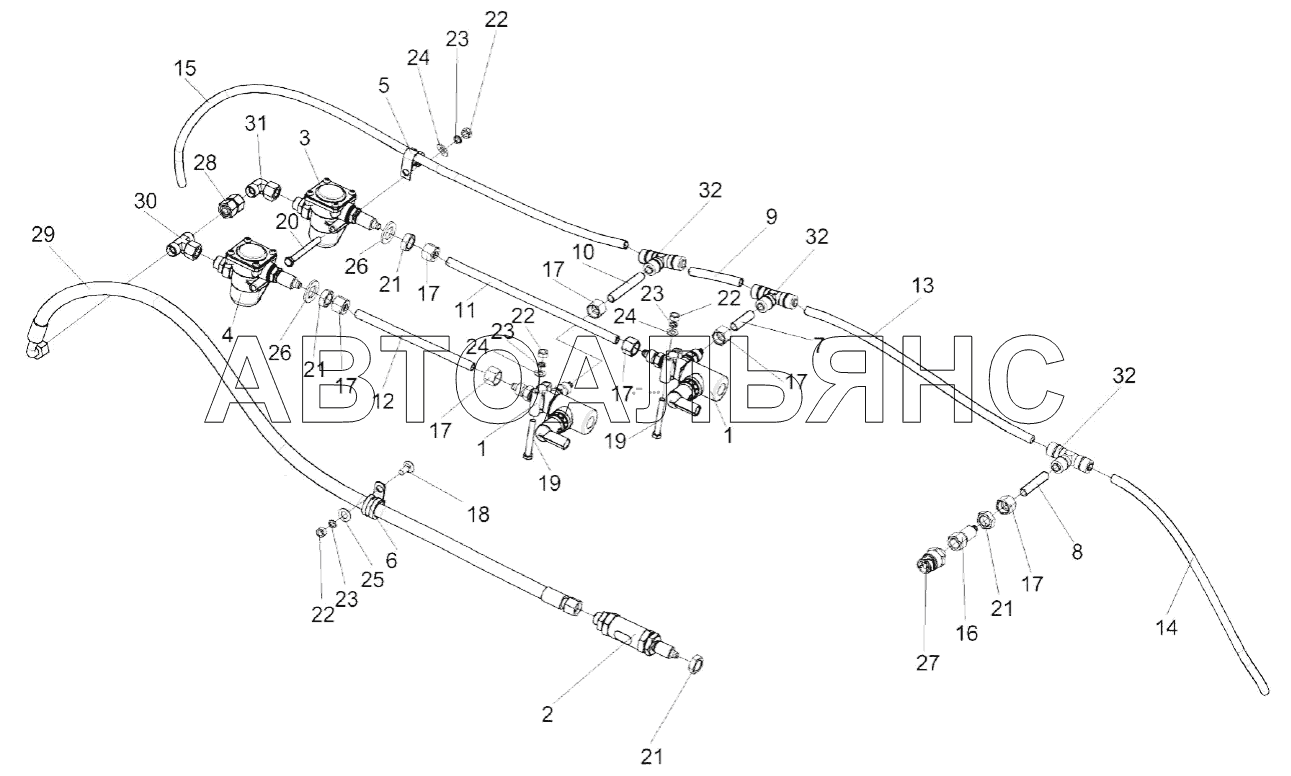

Система накачки шин KVK (лист )
100%
Название детали
Пневмосистема подкачки шин
Заводской номер
КВК0801000
Количество на модель
1
№
Название детали
Клапан электромагнитный
Заводской номер
КВК0801050
Количество на модель
2
№
1
Название детали
Клапан обратный
Заводской номер
КВК0801080
Количество на модель
1
№
2
Название детали
Клапан давления
Заводской номер
КВК0801090
Количество на модель
1
№
3
Название детали
Клапан давления
Заводской номер
КВК0801100
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
КГС0115770
Количество на модель
3
№
5
Название детали
Хомут
Заводской номер
КГС0115770-02
Количество на модель
1
№
6
Название детали
Пневмотрубка
Заводской номер
КВК0801006
Количество на модель
1
№
7
Название детали
Пневмотрубка
Заводской номер
КВК0801006-01
Количество на модель
1
№
8
Название детали
Пневмотрубка
Заводской номер
КВК0801006-02
Количество на модель
1
№
9
Название детали
Пневмотрубка
Заводской номер
КВК0801006-03
Количество на модель
1
№
10
Название детали
Пневмотрубка
Заводской номер
КВК0801006-04
Количество на модель
1
№
11
Название детали
Пневмотрубка
Заводской номер
КВК0801006-05
Количество на модель
1
№
12
Название детали
Пневмотрубка
Заводской номер
КВК0801006-06
Количество на модель
1
№
13
Название детали
Пневмотрубка
Заводской номер
КВК0801006-07
Количество на модель
1
№
14
Название детали
Пневмотрубка
Заводской номер
КВК0801006-08
Количество на модель
1
№
15
Название детали
Переходник
Заводской номер
КВК0801607
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
УЭС-7-0800624-01
Количество на модель
9
№
17
Название детали
Болт М8-6eх20-7802
Заводской номер
БолтМ8-6eх20-7802
Количество на модель
6
№
18
Название детали
Болт М8-6eх60-7796
Заводской номер
БолтМ8-6eх60-7796
Количество на модель
4
№
19
Название детали
Болт М8-6eх75-7796
Заводской номер
БолтМ8-6eх75-7796
Количество на модель
1
№
20
Название детали
Гайка М18х1,5-6G-2526
Заводской номер
ГайкаМ18х1,5-6G-2526
Количество на модель
3
№
21
Название детали
Гайка М8-6G-5915
Заводской номер
ГайкаМ8-6G-5915
Количество на модель
11
№
22
Название детали
Шайба 8Т.65Г-6402
Заводской номер
Шайба8Т.65Г-6402
Количество на модель
11
№
23
Название детали
Шайба C.8.01-11371
Заводской номер
ШайбаC.8.01-11371
Количество на модель
5
№
24
Название детали
Шайба C.10.01-11371
Заводской номер
ШайбаC.10.01-11371
Количество на модель
6
№
25
Название детали
Шайба C.18.01-11371
Заводской номер
ШайбаC.18.01-11371
Количество на модель
2
№
26
Название детали
Датчик давления
Заводской номер
4410441020
Количество на модель
1
№
27
Название детали
Переходник
Заводской номер
GZ12LCF
Количество на модель
1
№
28
Название детали
Рукав высокого давления
Заводской номер
РВД10-2SC-М18х1,5-24-1160-0-90
Количество на модель
1
№
29
Название детали
Тройник
Заводской номер
ET12LOMDCF
Количество на модель
1
№
30
Название детали
Угольник
Заводской номер
EW12LOMDCF
Количество на модель
1
№
31
Название детали
Подборка
Заводской номер
Фитинг954012
Количество на модель
3
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмосистема подкачки шин | КВК0801000 | 1 | 1 | |||||
| 1 | Клапан электромагнитный | КВК0801050 | 2 | 2 | 1 | |||
| 2 | Клапан обратный | КВК0801080 | 1 | 1 | 2 | |||
| 3 | Клапан давления | КВК0801090 | 1 | 1 | 3 | |||
| 4 | Клапан давления | КВК0801100 | 1 | 1 | 4 | |||
| 5 | Хомут | КГС0115770 | 3 | 3 | 5 | |||
| 6 | Хомут | КГС0115770-02 | 1 | 1 | 6 | |||
| 7 | Пневмотрубка | КВК0801006 | 1 | 1 | 7 | |||
| 8 | Пневмотрубка | КВК0801006-01 | 1 | 1 | 8 | |||
| 9 | Пневмотрубка | КВК0801006-02 | 1 | 1 | 9 | |||
| 10 | Пневмотрубка | КВК0801006-03 | 1 | 1 | 10 | |||
| 11 | Пневмотрубка | КВК0801006-04 | 1 | 1 | 11 | |||
| 12 | Пневмотрубка | КВК0801006-05 | 1 | 1 | 12 | |||
| 13 | Пневмотрубка | КВК0801006-06 | 1 | 1 | 13 | |||
| 14 | Пневмотрубка | КВК0801006-07 | 1 | 1 | 14 | |||
| 15 | Пневмотрубка | КВК0801006-08 | 1 | 1 | 15 | |||
| 16 | Переходник | КВК0801607 | 1 | 1 | 16 | |||
| 17 | Гайка | УЭС-7-0800624-01 | 9 | 9 | 17 | |||
| 18 | Болт М8-6eх20-7802 | БолтМ8-6eх20-7802 | 6 | 6 | 18 | |||
| 19 | Болт М8-6eх60-7796 | БолтМ8-6eх60-7796 | 4 | 4 | 19 | |||
| 20 | Болт М8-6eх75-7796 | БолтМ8-6eх75-7796 | 1 | 1 | 20 | |||
| 21 | Гайка М18х1,5-6G-2526 | ГайкаМ18х1,5-6G-2526 | 3 | 3 | 21 | |||
| 22 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 11 | 11 | 22 | |||
| 23 | Шайба 8Т.65Г-6402 | Шайба8Т.65Г-6402 | 11 | 11 | 23 | |||
| 24 | Шайба C.8.01-11371 | ШайбаC.8.01-11371 | 5 | 5 | 24 | |||
| 25 | Шайба C.10.01-11371 | ШайбаC.10.01-11371 | 6 | 6 | 25 | |||
| 26 | Шайба C.18.01-11371 | ШайбаC.18.01-11371 | 2 | 2 | 26 | |||
| 27 | Датчик давления | 4410441020 | 1 | 1 | 27 | |||
| 28 | Переходник | GZ12LCF | 1 | 1 | 28 | |||
| 29 | Рукав высокого давления | РВД10-2SC-М18х1,5-24-1160-0-90 | 1 | 1 | 29 | |||
| 30 | Тройник | ET12LOMDCF | 1 | 1 | 30 | |||
| 31 | Угольник | EW12LOMDCF | 1 | 1 | 31 | |||
| 32 | Подборка | Фитинг954012 | 3 | 3 | 32 |
